基于高光谱成像的咸鸭蛋腌制品质快速检测

徐佛言; 赵欣; 张晓瑞; 郁姗姗; 王丽; 黄星奕

doi:10.13386/j.issn1002-0306.2023030356

基于高光谱成像的咸鸭蛋腌制品质快速检测

江苏大学食品与生物工程学院，江苏镇江 212013

基金项目: 江苏省研究生科研与实践创新计划项目（KYCX22_3708）。

详细信息

作者简介:
徐佛言（1998−），男，硕士研究生，研究方向：食品农产品无损检测技术及智能装备，E-mail：19515662101@163.com

通讯作者:
黄星奕（1963−），女，博士，教授，研究方向：食品农产品无损检测技术及智能装备，E-mail：h_xingyi@163.com。

中图分类号: TS253.7
计量
- 文章访问数: 104
- HTML全文浏览量: 18
- PDF下载量: 18
出版历程
- 收稿日期: 2023-04-02
- 网络出版日期: 2023-11-19
- 刊出日期: 2024-01-14

Rapid Detection on the Quality of Salted Duck Eggs Based on Hyperspectral Imaging

School of Food and Biological Engineering, Jiangsu University, Zhenjiang 212013, China

摘要

摘要: 咸鸭蛋是一种中国传统腌制食品，水分和脂肪含量是评价咸鸭蛋腌制品质的重要指标。本文旨在采用高光谱成像系统结合化学计量学探究不同腌制阶段咸鸭蛋的水分和脂质含量变化及分布状态。实验采用高光谱成像技术获取432~961 nm波长范围内的咸鸭蛋剖面反射光谱。为了减小光谱信号的噪声，通过Savitzky-Golay平滑（SG）、高斯滤波（Gauss）和标准正态变换（SNV）三种方法对原始光谱进行预处理，使用竞争自适应加权采样算法（CARS）挑选最优波长，然后进一步采用偏最小二乘回归算法（PLSR）和人工神经网络（ANN）对水分和脂质含量进行定量预测。结果表明，ANN模型能够更好地对水分及脂质含量进行预测，对蛋白水分、蛋黄水分和蛋黄脂质的预测决定系数分别为0.9306，0.9552和0.8896。最后，为了更加直观、全面地对咸鸭蛋腌制过程中的水分和脂质含量进行评价，根据ANN模型绘制出咸鸭蛋剖面的水分及脂质含量分布图。可视化分布图成功显示了咸鸭蛋在不同腌制时间水分和脂质的空间分布。本研究为咸鸭蛋生产及下游食品加工企业提供了一种基于光谱技术的快速检测方法。
- 咸鸭蛋 /
- 腌制 /
- 可视化 /
- 高光谱成像 /
- 人工神经网络
Abstract: Salted duck eggs are a type of traditional Chinese pickled delicacy, and moisture and lipid content are important indexes for evaluating the quality during processing. This study used a hyperspectral imaging (HSI) system in conjunction with chemometrics to investigate the content change and distribution of moisture and lipid during different salting stages of duck eggs. The HSI was used to obtain reflectance spectral information of salted duck eggs in the 432~961 nm wavelength range. To minimize the noise in spectral signals, three preprocessing methods including Savitzky-Golay smoothing (SG), Gauss filter smoothing (Gauss), and standard normal variation (SNV) were used. The competitive adaptive reweighted sampling (CARS) was used to select the optimal wavelengths for predicting moisture and lipid content, and then the partial least squares regression (PLSR) and artificial neural network (ANN) methods were used to predict moisture and lipid content quantitatively. Results showed that ANN model could exhibited a better performance in predicting moisture and lipid content with coefficients of determination of the protein moisture, yolk moisture and yolk lipid of 0.9306, 0.9552 and 0.8896 respectively. Finally, the ANN model was used to create a distribution map of moisture and lipid content in the profile of salted duck eggs. The visualization distribution maps successfully display the distribution of moisture and lipid content during different salting periods. This study could lead to the development of a rapid detection method based on spectrum technology for production and processing of salted duck egg industry.
- salted duck eggs /
- salting /
- visualization /
- hyperspectral imaging /
- artificial neural network

HTML全文

咸鸭蛋是中国传统腌制食品，因其具有独特的风味和松软的口感，深受人们的喜爱。在我国，70%以上的鸭蛋用于蛋制品加工，如皮蛋、咸鸭蛋和咸蛋黄等，其中，咸鸭蛋的市场份额更是占到鸭蛋制品的68%左右^[1]。

由于咸鸭蛋消费量大，因此其安全与质量品质必须被深入探究。咸鸭蛋中的水分和脂质不仅是影响咸鸭蛋品质的重要物质^[2]，也是判断咸鸭蛋是否腌制成熟的重要参考标准。在鸭蛋的腌制过程中，随着盐分向内扩散，蛋黄内亲油基团与亲水基团分离，游离态水分子增多并逐渐从蛋黄向蛋白转移^[3]，最终扩散到蛋壳外，这也是咸鸭蛋蛋黄出现硬化的原因^[4]。当咸鸭蛋蛋白和蛋黄的含水量分别降至75%和20%，蛋黄油脂含量增加到55%左右时，即可认为咸鸭蛋腌制成熟^[5]。因此，水分和脂质含量是咸鸭蛋腌制品质的重要参考指标。

传统的咸鸭蛋腌制方法主要包括盐水腌制和滚灰腌制等。然而，传统方法的腌制周期较长^[6]，不适合规模化的工业生产。因此，为缩短咸鸭蛋的腌制周期，研究者们已探究采用各种方法辅助咸鸭蛋腌制^[7−9]，以缩短咸鸭蛋的腌制周期。随着各种快速腌制工艺的出现，如何快速客观地评价腌制品质也显得尤为重要。

为实现禽蛋品质的快速评判，已有研究者采用低场核磁共振，近红外光谱仪^[10]等仪器设备对禽蛋的新鲜度、水分含量和脂质含量等指标进行无损检测。龙门^[11]等利用低场核磁共振技术分析盐渗透对脂质迁移和水迁移的影响。Cruz-Tirado等^[12]使用低成本的便携式近红外光谱仪结合机器学习实现鸡蛋新鲜度在线判别。近红外光谱仪是根据若干个选定点位的光谱反射率而估计样品整体的相关理化指标含量。但实际上，食品农产品中物质分布并不均匀，仅仅依靠有限个点的预测结果并不能准确全面反映食品本身的质量。低场核磁共振波谱仪虽然能够反映食品中物质的分布情况，但其价格昂贵，不适合在企业大规模推广应用。

高光谱成像技术结合了光谱技术与计算机视觉技术，能够同时获取对象的光谱信息和图像信息。该技术能够获取仪器波长范围内每一像素的光谱数据和图像信息，并进一步实现理化指标的分布检测。随着图像传感器和其他元器件的国产化程度越来越高，高光谱成像仪的价格不断降低，并在食品、纺织等行业显现出巨大的应用潜力。目前，这一技术逐渐被应用于包括肉类、鱼类、水果等在内的多种食品农产品的理化指标快速检测与分布研究^[13−15]。

因此，本研究旨在通过高光谱成像技术实现咸鸭蛋腌制过程中水分和脂质的定量检测，并进一步探究水分和脂质的分布状态，为生产企业提供咸鸭蛋腌制品质的快速检测方法，从而指导企业改进生产工艺。

1. 材料与方法

1.1 材料与仪器

新鲜鸭蛋　购自浙江衢州恒蜂源旗舰店，单个重约60 g，总计96枚，于常温下运输至实验室；食盐　购自上海盐业有限公司；醋酸、无水乙醇、无水乙醚　均为分析纯，购自镇江华东器化玻有限公司。

BS224S分析天平　北京赛多里斯仪器系统有限公司；UF750烘箱　德国美莫尔特有限公司；JC-220C-12氮吹仪　聚仪惠供应链有限公司；Inspector V10E高光谱相机　芬兰奥卢光谱成像有限公司；12 V 50 W石英卤素灯　荷兰皇家飞利浦公司；Zolix TS200AB移动平台　北京卓立汉光有限公司。

1.2 实验方法

1.2.1 咸鸭蛋腌制及样品制备

新鲜鸭蛋用1%醋酸溶液浸泡20 min，然后洗去表面脏污，风干后，分成8组，每组12个。所有鸭蛋在密封玻璃罐中用饱和盐水腌制。在整个腌制过程中，温度保持在25±1 ℃，湿度为50%~60%。

盐水腌制咸鸭蛋通常在25 d左右成熟，根据预实验，确定咸鸭蛋腌制时间为24 d。因此，从开始腌制后的第3 d到第24 d，每间隔3 d取出12个咸鸭蛋，先进行高光谱图像和光谱采集，然后进行水分及脂质含量的测定。

实验当天，取出12个咸鸭蛋，用水清洗干净，在100 ℃的沸水中煮5 min。然后关掉电磁炉，让咸鸭蛋在热水中静置10 min。从电磁炉中取出咸鸭蛋，迅速放入冰水中浸泡20 min。小心地剥去鸭蛋的壳，沿长轴切成三片。保留中心一片切片，厚度为10 mm。以咸鸭蛋薄片钝边为扇形的弧，以薄片的中心为圆心切下一个扇形。

1.2.2 高光谱成像系统组成及图像采集

高光谱成像系统由一台相机、一个镜头、八个石英卤素灯、一台计算机、一个可移动平台组成。该相机的光谱分辨率为0.8264 nm，可采集432~961 nm范围内的618个波长。上述光学元件的设置方式是将样品置于可移动平台上，摄像机置于顶部，垂直于样品，距离样品650 mm。卤素灯布置在可移动平台斜上方两侧，与可移动平台呈45°夹角，与样品的垂直距离500 mm。所有组件都被封装在一个成像盒中，以避免环境光的影响。移动平台在图像采集时的速度设置为0.9 mm/sec。

实验开始前，先打开高光谱成像系统预热30 min，使系统运行稳定。由于相机暗电流的影响，采集的图像会存在图像噪声，因此在采集样品的光谱和图像之前，先采集白色光滑标定板的图像，然后关闭卤素灯并且盖上镜头盖，采集一幅黑暗的图像。采集完黑白平衡的图片后，即可进行样品图像和光谱信息的采集。

1.2.3 水分含量检测

高光谱数据采集后，按照中国国家标准GB 5009.3-2016的方法测量每个咸鸭蛋的水分含量^[16]。用分析天平称取约2.000 g咸鸭蛋样本，精确到0.001 g，然后将样品转移到干燥好的铝盒中。将铝盒放入100 ℃的热风循环烘箱中烘干4 h。随后每隔1 h取出刚入干燥皿冷却30 min，随后称量，然后重复上述步骤，直至前后两次称量结果相差不超过2 mg。含水率计算公式如下：

X (%) = \frac{(m_{1} - m_{2})}{(m_{1} - m_{3})} \times 100

$\mathrm{X}(\text{%})=\frac{\left({\mathrm{m}}_{1}-{\mathrm{m}}_{2}\right)}{\left({\mathrm{m}}_{1}-{\mathrm{m}}_{3}\right)}\times 100$

(1)

式中： ${\mathrm{m}}_{1}$ 为铝盒和干燥前样品的重量，g； ${\mathrm{m}}_{2}$ 为铝盒和样品干燥后的重量，g； ${\mathrm{m}}_{3}$ 为铝盒重量，g； $\mathrm{X}$ 为样品含水率，%。

1.2.4 脂质含量检测

高光谱数据采集后，按中国国家标准GB 5009.6-2016第二章酸水解法的方法测定咸鸭蛋蛋黄的脂类含量^[17]。咸鸭蛋蛋黄中的结合态脂肪必须用强酸使其游离出来，然后溶于有机溶剂。将蛋黄先用盐酸水解，然后用无水乙醚提取，用氮吹仪除去溶剂后即得游离态和结合态脂肪的总含量。

具体操作方法如下：用分析天平称取约2.000 g鸭蛋蛋黄样本，精确到0.001 g，将样品转移到100 mL离心管中。向离心管中加入8 mL水，并用玻璃棒充分搅拌混匀。向离心管中加入10 mL盐酸溶液（2 mol/L），用涡旋混合仪振摇30 s。然后，将离心管放入70 ℃水浴中消解50 min，每10 min用玻璃棒搅拌一次。加入10 mL无水乙醇，振摇30 s。加入25 mL无水乙醚，振摇60 s，然后静置40 min使其分层，用注射器将上层醚相转移到30 mL玻璃离心管，再次向100 mL离心管中加入5 mL无水乙醚，重复上述步骤。用氮吹仪将乙醚吹干，直到剩余2 mL时在水浴上蒸干。将玻璃离心管放入100 ℃热风循环烘箱中干燥，每隔1 h取出并放入干燥皿冷却30 min，随后称量。重复上述步骤，直至前后两次称量结果相差不超过2 mg。脂质含量计算公式如下：

X (%) = \frac{(m_{1} - m_{2})}{m_{3}} \times 100

$\mathrm{X}(\text{%})=\frac{\left({\mathrm{m}}_{1}-{\mathrm{m}}_{2}\right)}{{\mathrm{m}}_{3}}\times 100$

(2)

式中： ${\mathrm{m}}_{1}$ 为玻璃离心管和干燥后样品的重量，g； ${\mathrm{m}}_{2}$ 为玻璃离心管和干燥前样品的重量，g； ${\mathrm{m}}_{3}$ 为样品的重量，g； $\mathrm{X}$ 为样品的脂质含量，%。

1.3 数据处理

1.3.1 光谱提取及最优波长筛选

为了获得有效的光谱信息，必须提取合理感兴趣区域（ROI）。首先利用高光谱数据分析软件ENVI 5.3.1进行图像分割，选取每个样本的ROI。由于样品和背景的反射率不同，在300 nm光谱图像下，将反射率的最小值设为0.3，将反射率的最大值设置为1.0，提取ROI。在此基础上对ROI的平均光谱进行计算并保存。采用Savitzky-Golay平滑（SG）、高斯滤波（Gauss）和标准正态变换（SNV）三种预处理方法对光谱进行平滑处理，以降低散射引起的光谱噪声以及相机暗电流产生的影响。

高光谱数据量庞大，存在大量的冗余信息，不仅影响计算速度，而且大量共线性的信息会对定量预测结果的准确率造成一定的影响。因此，有必要采用合适的方法来筛选最佳波长，提高咸鸭蛋水分和脂质含量预测的准确性。竞争自适应重加权抽样算法（CARS）是一种基于自适应重加权抽样^[18]和达尔文进化论上的“适者生存”有效原则^[19]，能够极大地降低数据冗余度，提高模型运行速度。因此，本研究将采用该方法进行特征波长选择，从618个波长中筛选出最佳波长，后期将最佳波长对应的反射率作为特征变量，用于定量预测模型的构建。

1.3.2 定量预测模型的建立

首先将样本按照2:1的比例划分为训练集和预测集，然后通过调整参数，分别建立10折交叉验证的偏最小二乘回归模型（PLSR）和人工神经网络（ANN）模型，实现咸鸭蛋腌制过程中水分及脂质含量的定量预测，并比较两种方法预测的准确性。

PLSR是一种线性预测方法，用于确定光谱信息和理化值之间的线性关系^[20]。该方法通过提取具有最佳预测能力的正交因子来实现。采用PLSR建立相关关系可以有效避免变量之间的共线性关系，从而实现更稳定的预测^[21]。

ANN是人工智能领域的研究热点，其通过模仿人类神经元的连接方式，建立一种简单的模型，按不同的连接方式可以组成各式各样的网络结构，从而适应多样化的任务需求^[22]。人工神经网络发展至今，已经在模式识别、智能机器人、自动控制、预测估计、生物医药等领域发挥了重要的作用，解决了许多计算机难以解决的实际问题^[23]。本研究搭建了一种神经网络，用于咸鸭蛋腌制过程中关键指标的定量预测，并将其与PLSR模型的性能进行比较分析。

2. 结果与分析

2.1 咸鸭蛋中水分和脂质含量的变化

水分含量（MC）和脂肪含量（LC）是影响咸鸭蛋品质的重要因素。因此，本研究主要对这两个关键性指标进行分析讨论，以解释咸鸭蛋内部品质特征发生变化的现象。图1为蛋清和蛋黄中水分和脂肪含量每三天的变化情况。从图1（a）中可以看出，随着腌制过程的进行，各层含水率逐渐降低，这是由于盐从腌制液扩散到蛋黄中，亲脂基团和亲水基团相互分离，水分从蛋黄向蛋清移动，最后通过蛋壳扩散出鸭蛋。在腌制过程中，蛋白内层和外层含水率差异不显著，均从85%左右下降到75%左右。这是因为蛋清具有良好的流动性，水分在蛋清中自由移动，整体保持一个平衡地状态。蛋黄含水率在腌制过程中呈现下降趋势，并且蛋黄外层含水率下降速度快于内层含水率，腌制后期蛋黄内外层含水率又逐渐接近。Chi等^[24]发现，在腌制过程中，蛋黄外层先变硬，然后逐渐向蛋黄内层延伸，其中，蛋黄硬度层的形成可能是由于水分含量的降低。当外层和内层含水率相近时，整个蛋黄均已硬化，此时整个蛋黄颜色相近，可认为咸鸭蛋已腌制成熟。

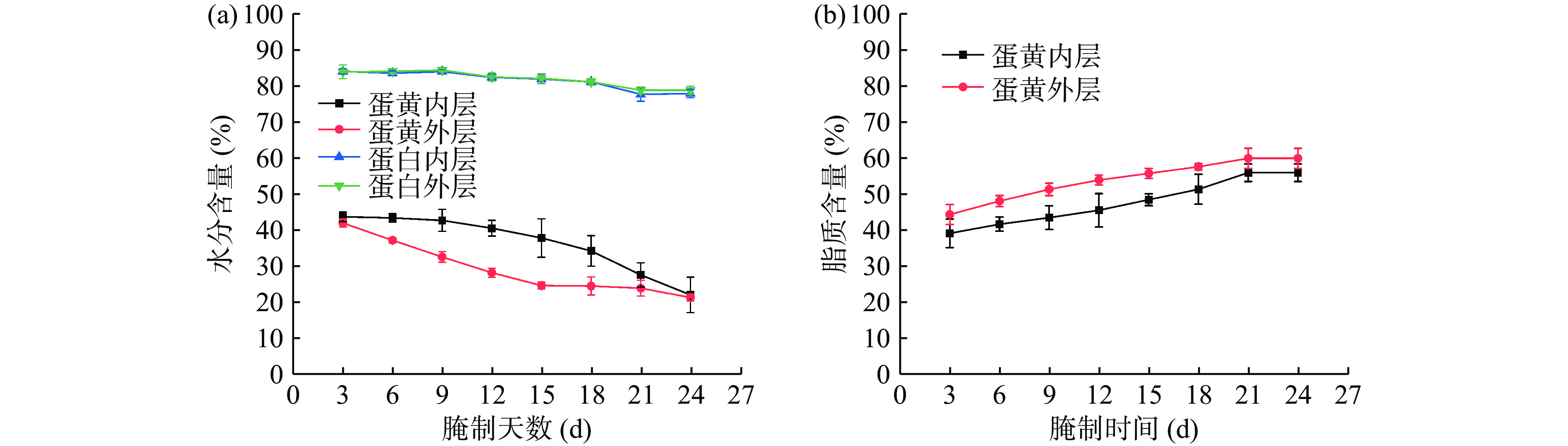

图 1 不同腌制天数不同分层咸鸭蛋水分及脂质含量

注：（a）水分含量；（b）脂质含量。

Figure 1. Moisture and lipid content of different layers of salted duck eggs under different salting days

下载: 全尺寸图片幻灯片

图1（b）描述了蛋黄在腌制过程中脂质含量的变化。通过预实验并参考其他研究中对蛋白中脂质含量的测定，发现蛋白中几乎不含脂类物质，因此在本研究不考虑蛋白中脂质含量变化情况。由图1（b）可以看出，两层的脂质含量都随着腌制时间的延长而增加。脂质变化趋势与水分变化趋势相反。这是因为随着水分从蛋黄向蛋清的迁移，蛋黄中水分含量减少，脂类的含量相对升高。蛋黄外层脂肪含量高于内层，而外层水分含量却低于内层，这也表明蛋黄中脂肪含量与水分含量呈现负相关的关系。

2.2 反射光谱的提取

黑白校正后，用ENVI 5.3.1计算每个样本ROI内所有像素的平均光谱值。各组咸鸭蛋的平均光谱曲线如图2所示。

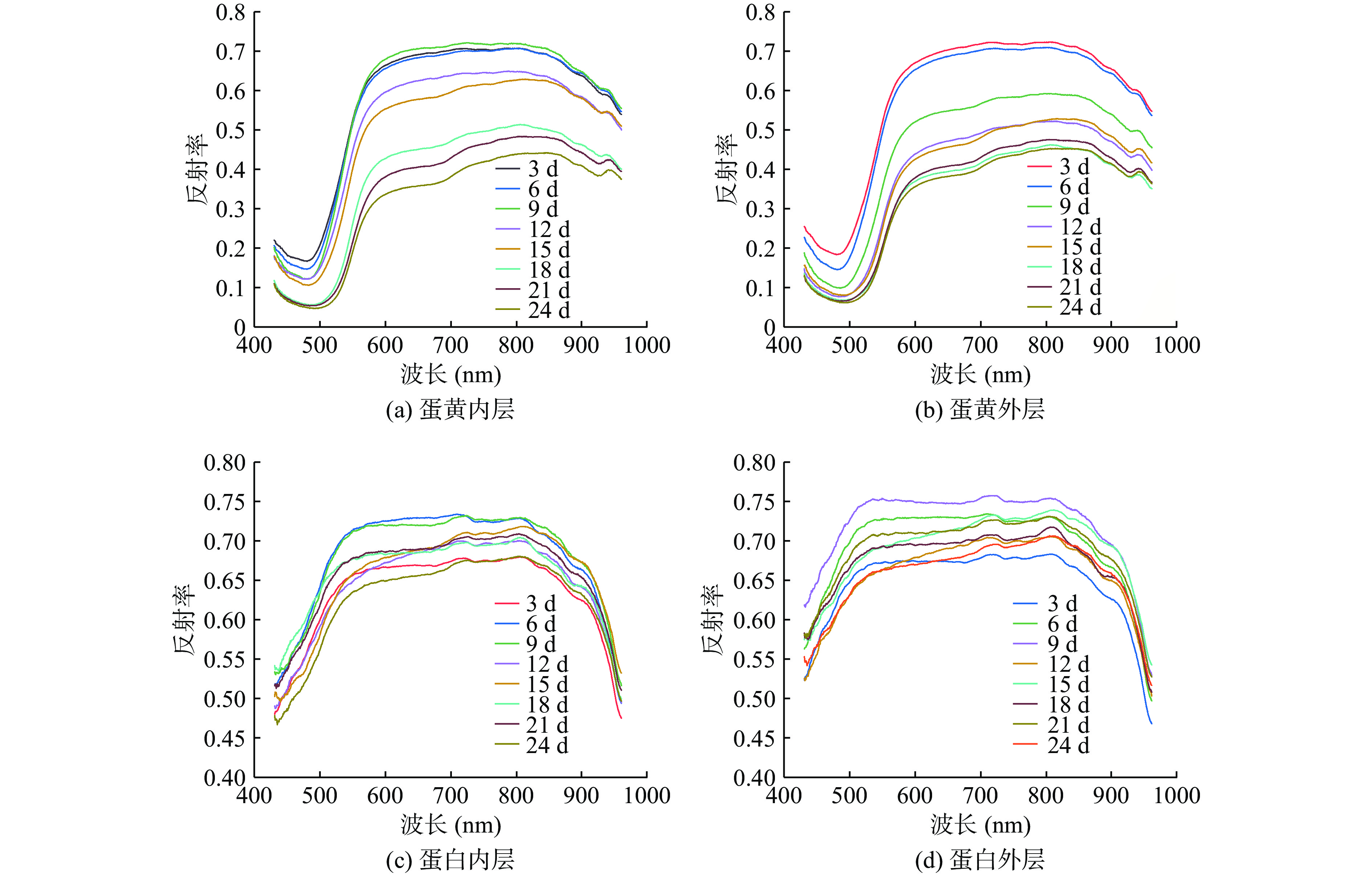

图 2 咸鸭蛋不同分层的平均光谱曲线

Figure 2. Average spectra of different layers of salted duck eggs

下载: 全尺寸图片幻灯片

从图2可以看出，不同天数的反射光谱具有相似的特征。随着腌制时间的延长，咸鸭蛋的反射率逐渐降低，造成这种现象的原因可能是腌制过程中咸鸭蛋内部物质的组成及含量发生了变化，如水分、脂类和蛋白质等物质。对比图2（a）~图2（d）可以看到，蛋黄和蛋白的平均光谱在432~600 nm波长范围内存在明显的差异。蛋黄光谱在480 nm处反射率较低，这主要是由蛋黄中的类胡萝卜素所引起^[25]。另外，在腌制和蒸煮过程中，蛋黄中脂肪和蛋白质氧化可能导致吡咯色素浓度增加^[26]，使得蛋黄颜色变深，从而吸收更多蓝紫光。600~900 nm波长范围内，蛋黄和蛋白光谱均存在较高的反射率，且蛋白的反射率整体高于蛋黄，这可能是由于蛋白表面呈现白色，从而反射更多的光线，因此蛋白反射率更高。由图2（c）和图2（d）可以看到，在900~960 nm区域范围内，蛋白光谱反射率迅速下降，这可能是由于蛋白中水分含量高于蛋黄，而H₂O中O-H键二级倍频在960 nm处有吸收峰^[27]。

以蛋白内层光谱为例，原始光谱曲线和经SG、Gauss、SNV预处理的光谱曲线如图3所示。由图3（b）和图3（c）可见，经SG和Gauss处理后的光谱曲线更加平滑、紧密，消除噪声的同时最大限度地保存了原有的光谱特征。由图3（d）可见，经过SNV处理后的光谱曲线与原始光谱区别较大，消除了样品表面散射以及光程变化对光谱曲线的影响。因此，利用预处理后的数据建立蛋白水分、蛋黄水分和蛋黄脂质的定量预测模型。

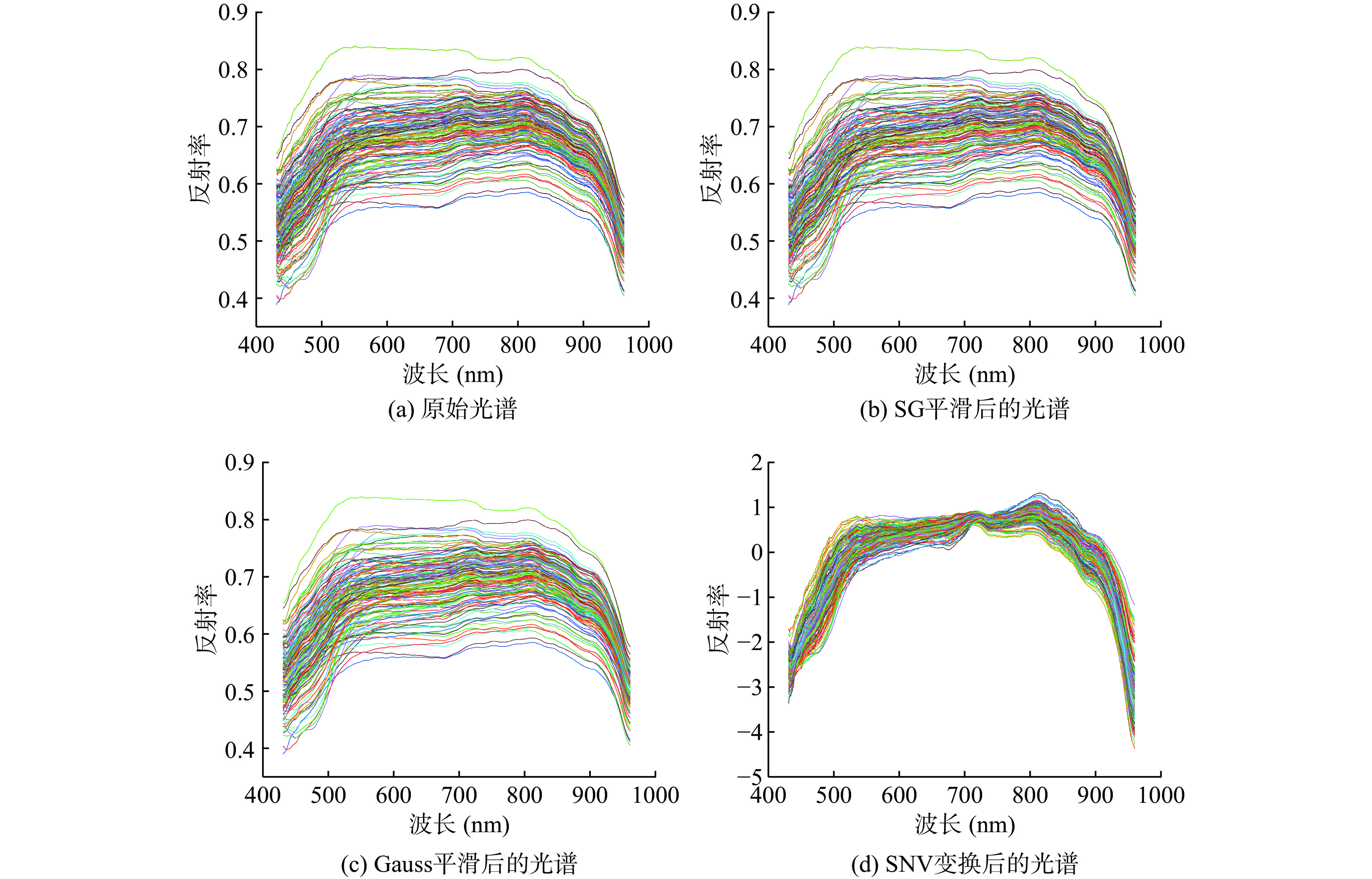

图 3 经不同方法预处理后的光谱

Figure 3. Spectra pretreated by different pretreat methods

下载: 全尺寸图片幻灯片

2.3 回归模型的建立

高光谱信息包含很多冗余信息，为简化模型结构和提高模型运行速度，选择最优波长显得尤为重要。对比表1中同一预处理方式筛选波长前后建立的PLSR定量预测模型，可以发现，利用筛选出来的最优波长建立的模型效果优于基于全波长建立的模型。因此，有必要筛选最优波长，以提高定量预测模型的准确率和运行速度。传统上，选择的波长与样品的物理化学特征有关^[28]。在本研究中，采用CARS算法选取最优波长，即波长的选择基于全光谱的平均CARS权重，该权重是通过1000次重复采样自动计算的^[29]。CARS算法挑选最优波长的原理是，随着交叉验证集均方根误差（RMSECV）的减小，变量数量逐渐减少，当RMSECV值降到最低时，所选波长即为最优波长^[30]。

表 1 基于全波长与最优波长的不同预处理方式下咸鸭蛋水分及脂质含量预测模型性能

Table 1. Performance of moisture and lipid content of salted duck eggs under different pretreatment methods based on full wavelengths and optimal wavelengths

模型	关键指标	${R}_{\mathrm{C}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}$	${R}_{\mathrm{C}\mathrm{V}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}\mathrm{V}$	${R}_{\mathrm{P}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{P}$
SG-PLSR 全波长建模	蛋白水分	0.8431	0.0150	0.7409	0.0194	0.8358	0.0158
	蛋黄水分	0.9387	0.0236	0.9060	0.0295	0.9003	0.0285
	蛋黄脂质	0.8619	0.0280	0.7623	0.370	0.7248	0.0420
Gauss-PLSR 全波长建模	蛋白水分	0.8331	0.0155	0.7049	0.0208	0.8056	0.0171
	蛋黄水分	0.9419	0.0229	0.9096	0.0292	0.9015	0.0283
	蛋黄脂质	0.8640	0.0295	0.7529	0.0401	0.7284	0.0417
SNV-PLSR 全波长建模	蛋白水分	0.8324	0.0156	0.7191	0.0204	0.8212	0.0164
	蛋黄水分	0.9481	0.0217	0.8983	0.0306	0.8912	0.0298
	蛋黄脂质	0.8702	0.0288	0.7480	0.0406	0.7475	0.0402
SG-PLSR 最优波长建模	蛋白水分	0.9467	0.0086	0.9233	0.0104	0.8701	0.0014
	蛋黄水分	0.9442	0.0086	0.9277	0.0099	0.8683	0.0141
	蛋黄脂质	0.9254	0.0208	0.8803	0.0270	0.8537	0.2880
Gauss-PLSR 最优波长建模	蛋白水分	0.9343	0.0094	0.9061	0.0114	0.8965	0.0125
	蛋黄水分	0.9667	0.0166	0.9538	0.0196	0.9298	0.0264
	蛋黄脂质	0.9122	0.0225	0.8792	0.0266	0.8257	0.0348
SNV-PLSR 最优波长建模	蛋白水分	0.9522	0.0082	0.9223	0.0104	0.9182	0.0097
	蛋黄水分	0.9528	0.0198	0.9406	0.0264	0.9405	0.0241
	蛋黄脂质	0.9157	0.0220	0.8764	0.0270	0.8670	0.0315

下载: 导出CSV

| 显示表格

图4显示了CARS在不同预处理方法下挑选的最优波长，蓝色曲线为平均光谱曲线，玫红色圆圈为挑选出来的最优波长。图4（a）~图4（f）中，通过CARS算法挑选出来用于水分含量预测的最优波长集中在430~480 nm区域、740~775 nm区域和950~960 nm区域，其中740~775 nm区域与O-H键拉伸第三泛音有关，950~960 nm区域与O-H键拉伸第二泛音有关，说明挑选出来的特征波长能够反映样品中水分含量的变化。图4（g）~图4（i）中，通过CARS算法挑选出来用于蛋黄脂质含量预测的最优波长集中在430~480 nm区域和900~960 nm区域，而胡萝卜素在480 nm处有较强的吸收，说明挑选出来的最优波长能够较好的预测蛋黄中脂质含量。

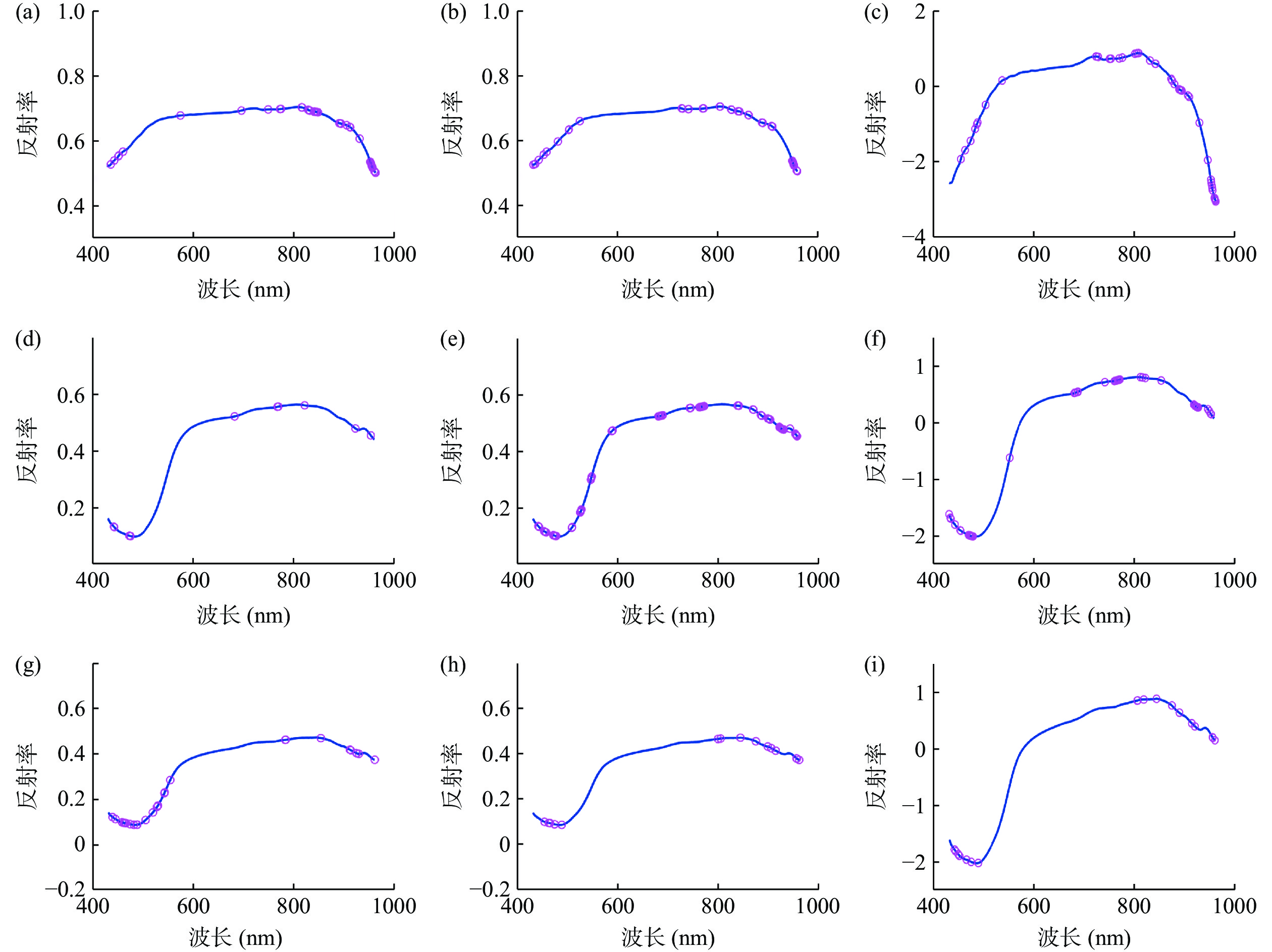

图 4 不同方法预处理后挑选的最优波长

注：（a）经SG处理预测蛋白水分最优波长；（b）经Gauss处理预测蛋白水分最优波长；（c）经SNV处理预测蛋白水分最优波长；（d）经SG处理预测蛋黄水分最优波长；（e）经Gauss处理预测蛋黄水分最优波长；（f）经SNV处理预测蛋黄水分最优波长；（g）经SG处理预测蛋黄脂质最优波长；（h）经Gauss处理预测蛋黄脂质最优波长；（i）经SNV处理预测蛋黄脂质最优波长。

Figure 4. Optimal wavelengths selected by different pretreat methods

下载: 全尺寸图片幻灯片

选择最佳波长后，分别利用偏最小二乘回归模型和人工神经网络对蛋白水分含量、蛋黄水分含量和蛋黄脂质含量进行预测。如表2所示，经过SNV预处理后建立的蛋白水分、蛋黄水分和蛋黄脂质的定量预测模型预测集决定系数分别能达到0.9182、0.9405和0.8670，均高于经过其他两种预处理方式建立的定量预测模型，也进一步表明建立的定量预测模型能够较准确地预测咸鸭蛋的水分和脂质含量。

表 2 两种建模方式下咸鸭蛋水分及脂质含量预测模型性能

Table 2. Performance of moisture and lipid content of salted duck eggs under different models

建模方法	参数	${R}_{\mathrm{C}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}$	${R}_{\mathrm{C}\mathrm{V}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}\mathrm{V}$	${R}_{\mathrm{P}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{P}$
SNV-PLSR 最优波长建模	蛋白水分	0.9522	0.0082	0.9223	0.0104	0.9182	0.0097
	蛋黄水分	0.9528	0.0198	0.9406	0.0264	0.9405	0.0241
	蛋黄脂质	0.9157	0.0220	0.8764	0.0270	0.8670	0.0315
SNV-ANN 最优波长建模	蛋白水分	0.9908	$5.125{\mathrm{e}}^{-4}$	0.9379	$6.365{\mathrm{e}}^{-4}$	0.9306	$6.596{\mathrm{e}}^{-4}$
	蛋黄水分	0.9699	$2.618{\mathrm{e}}^{-4}$	0.9368	$1.13{\mathrm{e}}^{-3}$	0.9552	$4.262{\mathrm{e}}^{-4}$
	蛋黄脂质	0.9215	$1.141{\mathrm{e}}^{-5}$	0.9187	$1.254{\mathrm{e}}^{-4}$	0.8896	$1.554\mathrm{e}^{-4}$

下载: 导出CSV

| 显示表格

由表2所示，神经网络模型的预测集决定系数分别可以达到0.9306，0.9552和0.8896，其预测均方根误差均小于通过PLSR预测的对应值，说明搭建的人工神经网络比PLSR预测效果更好，性能更优。

2.4 水分和脂质的可视化分布

在咸鸭蛋腌制过程中，水分和脂质在盐分作用下发生迁移，不同腌制时期其分布有明显的差异，因此，水分和脂质的可视化分布图能够更好地帮助研究人员判断腌制效果，调整腌制工艺。

图5显示了咸鸭蛋在不同腌制阶段的水分分布图。样品右侧渐变颜色条的不同颜色代表了不同含量的水分含量和脂质含量。从深蓝色到绿色再到红色的渐变代表着水分含量或脂质含量越来越高。从水分分布图可以看到，在腌制初期，蛋黄水分含量略低于蛋白，且其水分分布较为均匀。而随着腌制时间的延长，蛋黄外层逐渐变蓝，表明其水分含量逐渐降低，蛋黄中的水分逐渐向蛋白迁移。随着腌制过程持续进行，蛋黄外侧深蓝色区域逐渐扩大并向蛋黄中心拓展，这就是咸鸭蛋腌制过程中蛋黄硬化的过程。

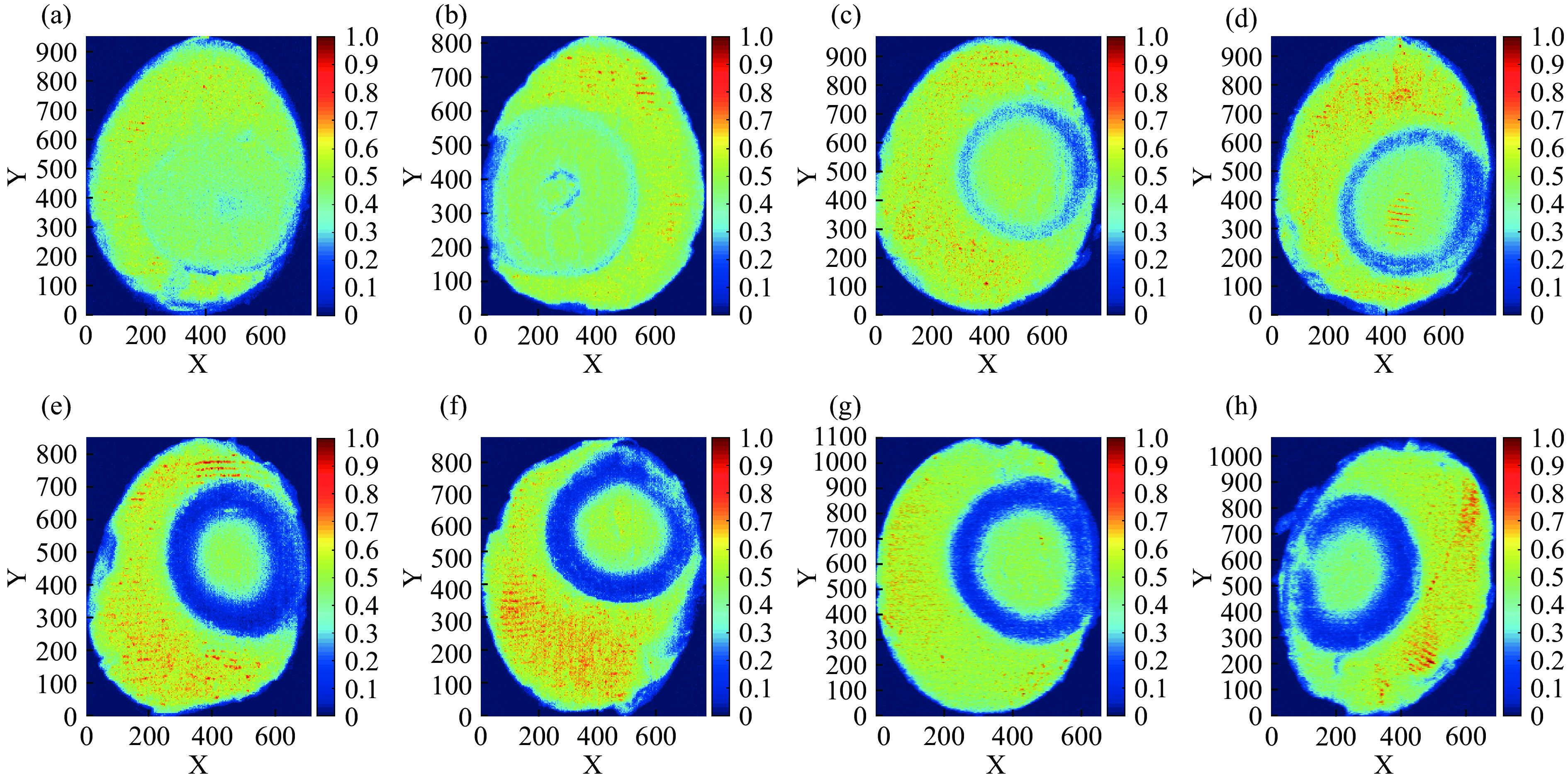

图 5 不同腌制时间咸鸭蛋剖面水分分布图

注：（a）：3 d；（b）：6 d；（c）：9 d；（d）：12 d；（e）：15 d；（f）：18 d；（g）：21 d；（h）：24 d。

Figure 5. Moisture distribution map of the bisect of salted duck eggs

下载: 全尺寸图片幻灯片

图6显示了咸鸭蛋在不同腌制阶段的脂质分布图。由图6可以看到，蛋白部分几乎不含脂质。随着腌制时间的延长，蛋黄部分颜色由蓝逐渐向红色转变，说明在腌制过程中，咸鸭蛋蛋黄部分脂质含量逐渐升高。并且蛋黄外层颜色先由蓝色向红色转变。结合水分含量的变化，进一步验证了在腌制过程中，蛋黄外层率先发生硬化现象，然后逐渐向内层拓展，到腌制后期，蛋黄内、外层都发生硬化，整个蛋黄水分及脂质分布又趋于统一。

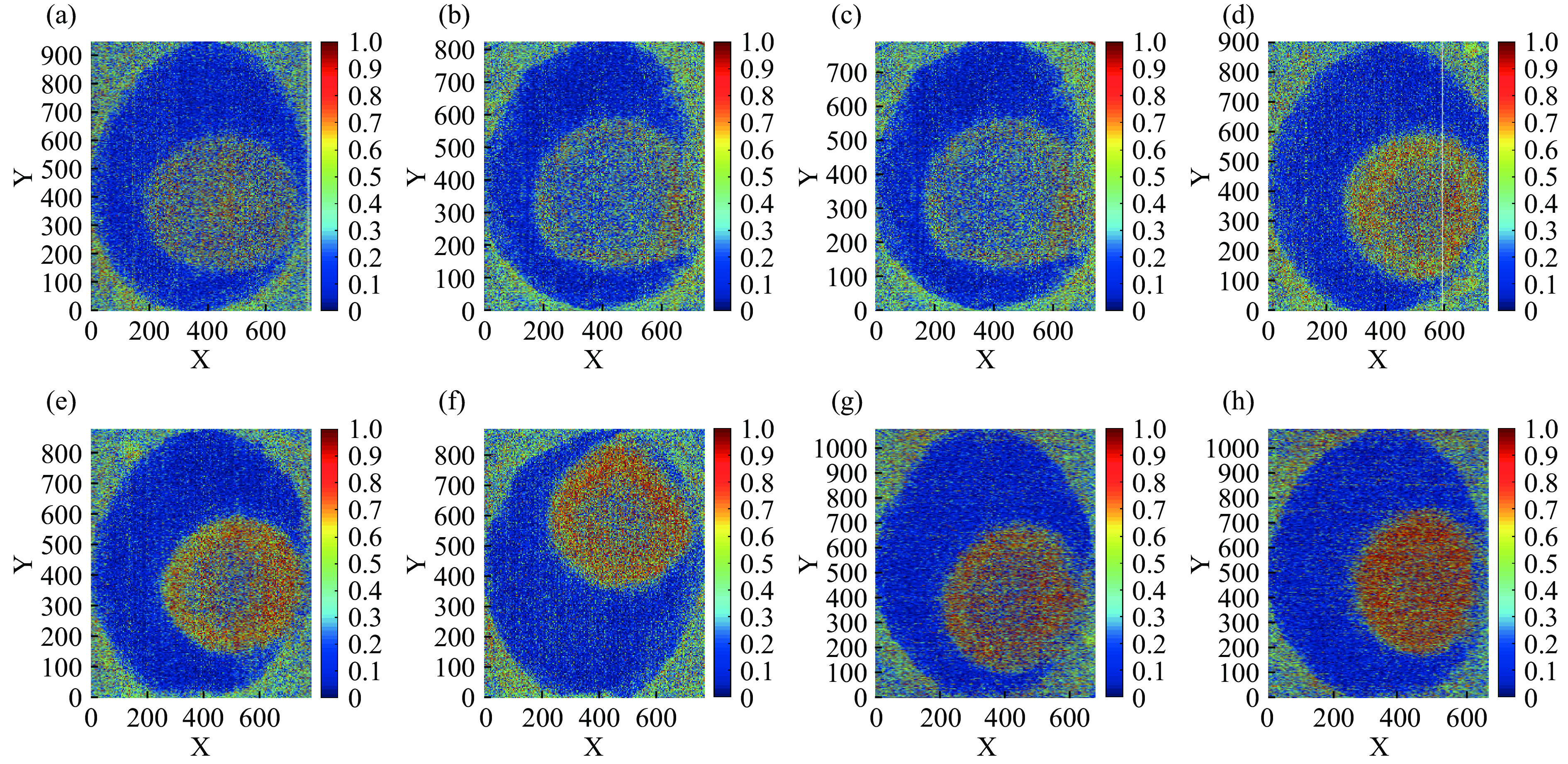

图 6 咸鸭蛋剖面脂质分布图

注：（a）：3 d；（b）：6 d；（c）：9 d；（d）：12 d；（e）：15 d；（f）：18 d；（g）：21 d；（h）：24 d。

Figure 6. Lipid distribution map of the bisect of salted duck eggs

下载: 全尺寸图片幻灯片

3. 结论

本研究利用高光谱成像技术对腌制过程中咸鸭蛋剖面水分及脂质含量进行了定量预测，并实现了水分和脂质分布的可视化。经对比发现，通过SNV对光谱信息进行预处理后建模效果优于原始光谱所建立的模型。与PLSR模型相比，ANN预测的理化值含量与真实值更为接近，其预测集决定系数均能达到0.88以上，预测集均方根误差更小。基于已建立的ANN模型可成功将三维高光谱数据转化成二维的水分和脂质分布图。研究结果表明，高光谱技术结合化学计量学可以实现咸鸭蛋剖面水分及脂质含量的快速定量预测及其分布状态的可视化分析。本项研究工作可以为咸鸭蛋生产及加工企业的产品品质客观快速检测提供方法参考，为咸鸭蛋便携式检测装置的研发提供理论依据。

图 1 不同腌制天数不同分层咸鸭蛋水分及脂质含量

注：（a）水分含量；（b）脂质含量。

Figure 1. Moisture and lipid content of different layers of salted duck eggs under different salting days

下载: 全尺寸图片幻灯片

图 2 咸鸭蛋不同分层的平均光谱曲线

Figure 2. Average spectra of different layers of salted duck eggs

下载: 全尺寸图片幻灯片

图 3 经不同方法预处理后的光谱

Figure 3. Spectra pretreated by different pretreat methods

下载: 全尺寸图片幻灯片

图 4 不同方法预处理后挑选的最优波长

Figure 4. Optimal wavelengths selected by different pretreat methods

下载: 全尺寸图片幻灯片

图 5 不同腌制时间咸鸭蛋剖面水分分布图

注：（a）：3 d；（b）：6 d；（c）：9 d；（d）：12 d；（e）：15 d；（f）：18 d；（g）：21 d；（h）：24 d。

Figure 5. Moisture distribution map of the bisect of salted duck eggs

下载: 全尺寸图片幻灯片

图 6 咸鸭蛋剖面脂质分布图

注：（a）：3 d；（b）：6 d；（c）：9 d；（d）：12 d；（e）：15 d；（f）：18 d；（g）：21 d；（h）：24 d。

Figure 6. Lipid distribution map of the bisect of salted duck eggs

下载: 全尺寸图片幻灯片

表 1 基于全波长与最优波长的不同预处理方式下咸鸭蛋水分及脂质含量预测模型性能

Table 1 Performance of moisture and lipid content of salted duck eggs under different pretreatment methods based on full wavelengths and optimal wavelengths

模型	关键指标	${R}_{\mathrm{C}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}$	${R}_{\mathrm{C}\mathrm{V}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}\mathrm{V}$	${R}_{\mathrm{P}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{P}$
SG-PLSR 全波长建模	蛋白水分	0.8431	0.0150	0.7409	0.0194	0.8358	0.0158
	蛋黄水分	0.9387	0.0236	0.9060	0.0295	0.9003	0.0285
	蛋黄脂质	0.8619	0.0280	0.7623	0.370	0.7248	0.0420
Gauss-PLSR 全波长建模	蛋白水分	0.8331	0.0155	0.7049	0.0208	0.8056	0.0171
	蛋黄水分	0.9419	0.0229	0.9096	0.0292	0.9015	0.0283
	蛋黄脂质	0.8640	0.0295	0.7529	0.0401	0.7284	0.0417
SNV-PLSR 全波长建模	蛋白水分	0.8324	0.0156	0.7191	0.0204	0.8212	0.0164
	蛋黄水分	0.9481	0.0217	0.8983	0.0306	0.8912	0.0298
	蛋黄脂质	0.8702	0.0288	0.7480	0.0406	0.7475	0.0402
SG-PLSR 最优波长建模	蛋白水分	0.9467	0.0086	0.9233	0.0104	0.8701	0.0014
	蛋黄水分	0.9442	0.0086	0.9277	0.0099	0.8683	0.0141
	蛋黄脂质	0.9254	0.0208	0.8803	0.0270	0.8537	0.2880
Gauss-PLSR 最优波长建模	蛋白水分	0.9343	0.0094	0.9061	0.0114	0.8965	0.0125
	蛋黄水分	0.9667	0.0166	0.9538	0.0196	0.9298	0.0264
	蛋黄脂质	0.9122	0.0225	0.8792	0.0266	0.8257	0.0348
SNV-PLSR 最优波长建模	蛋白水分	0.9522	0.0082	0.9223	0.0104	0.9182	0.0097
	蛋黄水分	0.9528	0.0198	0.9406	0.0264	0.9405	0.0241
	蛋黄脂质	0.9157	0.0220	0.8764	0.0270	0.8670	0.0315

下载: 导出CSV

表 2 两种建模方式下咸鸭蛋水分及脂质含量预测模型性能

Table 2 Performance of moisture and lipid content of salted duck eggs under different models

建模方法	参数	${R}_{\mathrm{C}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}$	${R}_{\mathrm{C}\mathrm{V}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{C}\mathrm{V}$	${R}_{\mathrm{P}}^{2}$	$\mathrm{R}\mathrm{M}\mathrm{S}\mathrm{E}\mathrm{P}$
SNV-PLSR 最优波长建模	蛋白水分	0.9522	0.0082	0.9223	0.0104	0.9182	0.0097
	蛋黄水分	0.9528	0.0198	0.9406	0.0264	0.9405	0.0241
	蛋黄脂质	0.9157	0.0220	0.8764	0.0270	0.8670	0.0315
SNV-ANN 最优波长建模	蛋白水分	0.9908	$5.125{\mathrm{e}}^{-4}$	0.9379	$6.365{\mathrm{e}}^{-4}$	0.9306	$6.596{\mathrm{e}}^{-4}$
	蛋黄水分	0.9699	$2.618{\mathrm{e}}^{-4}$	0.9368	$1.13{\mathrm{e}}^{-3}$	0.9552	$4.262{\mathrm{e}}^{-4}$
	蛋黄脂质	0.9215	$1.141{\mathrm{e}}^{-5}$	0.9187	$1.254{\mathrm{e}}^{-4}$	0.8896	$1.554\mathrm{e}^{-4}$

下载: 导出CSV

参考文献(30)

[1]	ARTHUR J, WISEMAN K, CHENG K M. Salted and preserved duck eggs:A consumer market segmentation analysis[J]. Poultry Science,2015,94(8):1942−1956. doi: 10.3382/ps/pev118
[2]	CHENG S, ZHANG T, WANG X, et al. Influence of salting processes on water and lipid dynamics, physicochemical and microstructure of duck egg[J]. LWT,2018,95:143−149. doi: 10.1016/j.lwt.2018.04.074
[3]	章坦. 基于低场核磁共振研究咸鸭蛋品质形成和贮藏品质变化的机理[D]. 大连:大连工业大学, 2018. [ZHANG T. Mechanism research of quality formation of salted duck egg and quality changes in storage process by LF-NMR[D]. Dalian:Dalian Polytechnic University, 2018. ZHANG T. Mechanism research of quality formation of salted duck egg and quality changes in storage process by LF-NMR[D]. Dalian: Dalian Polytechnic University, 2018.
[4]	LI Q, JIN H, ZHANG X, et al. Effect of salt penetration and water migration on cooked salted egg yolk gel during storage:Physicochemical properties, structural characteristics and flavor changes[J]. Food Chemistry,2023,404:134510. doi: 10.1016/j.foodchem.2022.134510
[5]	KAEWMANEE T, BENJAKUL S, VISESSANGUAN W. Changes in chemical composition, physical properties and microstructure of duck egg as influenced by salting[J]. Food Chemistry,2009,112(3):560−569. doi: 10.1016/j.foodchem.2008.06.011
[6]	黄奕源, 潘竞龙, 欧阳宏佳, 等. 咸鸭蛋腌制过程相关指标变化规律及最佳配方的筛选研究[J]. 广东农业科学,2019,46(6):142−149. [HUANG Y Y, PAN J L, OU YANG H J, et al. Study on the variation of relevant indicators and selection of the optimum formula in pickling process of salted duck egg[J]. Guangdong Agricultural Sciences,2019,46(6):142−149. doi: 10.16768/j.issn.1004-874X.2019.06.019 HUANG Y Y, PAN J L, OU YANG H J, et al. Study on the variation of relevant indicators and selection of the optimum formula in pickling process of salted duck egg[J]. Guangdong Agricultural Sciences, 2019, 46（6）: 142−149. doi: 10.16768/j.issn.1004-874X.2019.06.019
[7]	WANG X, HUANG Y, ZHOU B, et al. Improvement of quality and flavor of salted egg yolks by ultrasonic assisted cooking[J]. Ultrasonics Sonochemistry,2021,75:105579. doi: 10.1016/j.ultsonch.2021.105579
[8]	YU Z, GUO H, LIU C, et al. Ultrasound accelerates pickling of reduced-sodium salted duck eggs:An insight into the effect on physicochemical, textural and structural properties[J]. Food Research International,2022,156:111318. doi: 10.1016/j.foodres.2022.111318
[9]	WANG X, GAO Z, XIAO H, et al. Enhanced mass transfer of osmotic dehydration and changes in microstructure of pickled salted egg under pulsed pressure[J]. Journal of Food Engineering,2013,117(1):141−150. doi: 10.1016/j.jfoodeng.2013.02.013
[10]	ÖZDOĞAN G, LIN X, SUN D W. Rapid and noninvasive sensory analyses of food products by hyperspectral imaging:Recent application developments[J]. Trends in Food Science & Technology,2021,111:151−165.
[11]	龙门, 张文豪, 郑素玲, 等. 基于低场核磁共振技术的咸鸭蛋腌制过程水分及质构特性变化[J]. 食品与机械, 2019, 35(2):21−26, 106. [LONG M, ZHANG W H, ZHENG S L. Study on changes of gel moisture characteristic and texture properties of duck eggs during salting period by low-field nuclear magnetic resonance[J]. Food & Machinery, 2019, 35(2):21−26, 206. LONG M, ZHANG W H, ZHENG S L. Study on changes of gel moisture characteristic and texture properties of duck eggs during salting period by low-field nuclear magnetic resonance[J]. Food & Machinery, 2019, 35（2）: 21−26, 206.
[12]	CRUZ-TIRADO J P, MEDEIROS M L D S, BARBIN D. On-line monitoring of egg freshness using a portable NIR spectrometer in tandem with machine learning[J]. Journal of Food Engineering, 2021, 306:110643.
[13]	LI P, TANG S, CHEN S, et al. Hyperspectral imaging combined with convolutional neural network for accurately detecting adulteration in Atlantic salmon[J]. Food Control,2023,147:109573. doi: 10.1016/j.foodcont.2022.109573
[14]	TANG X, RAO L, XIE L, et al. Quantification and visualization of meat quality traits in pork using hyperspectral imaging[J]. Meat Science,2023,196:109052. doi: 10.1016/j.meatsci.2022.109052
[15]	SHAO Y, SHI Y, QIN Y, et al. A new quantitative index for the assessment of tomato quality using Vis-NIR hyperspectral imaging[J]. Food Chemistry,2022,386:132864. doi: 10.1016/j.foodchem.2022.132864
[16]	国家卫生和计划生育委员会. GB 5009.3-2016食品中水分的测定[S]. 北京:中国标准出版社, 2016. [National Health and Family Planning Commission. GB 5009.3-2016 Determination of moisture in food[S]. Beijing:Standards Press of China, 2016. National Health and Family Planning Commission. GB 5009.3-2016 Determination of moisture in food[S]. Beijing: Standards Press of China, 2016.
[17]	国家食品药品监督管理总局. GB 5009.6-2016食品中脂肪的测定[S]. 北京:中国标准出版社, 2016. [National State Food and Drug Administration. GB 5009.6-2016 Determination of lipid in food[S]. Beijing:Standards Press of China, 2016. National State Food and Drug Administration. GB 5009.6-2016 Determination of lipid in food[S]. Beijing: Standards Press of China, 2016.
[18]	LI S. Qualitative and quantitative detection of honey adulterated with high-fructose corn syrup and maltose syrup by using near-infrared spectroscopy[J]. Food Chemistry,2017,218:231−236. doi: 10.1016/j.foodchem.2016.08.105
[19]	LI H, LIANG Y, XU Q, et al. Key wavelengths screening using competitive adaptive reweighted sampling method for multivariate calibration[J]. Analytica Chimica Acta,2009,648(1):77−84. doi: 10.1016/j.aca.2009.06.046
[20]	METZ M, ABDELGHAFOUR F, ROGER J M, et al. A novel robust PLS regression method inspired from boosting principles:RoBoost-PLSR[J]. Analytica Chimica Acta,2021,1179:338823. doi: 10.1016/j.aca.2021.338823
[21]	BOULET J C, BERTRAND D, MAZEROLLES G, et al. A family of regression methods derived from standard PLSR[J]. Chemometrics and Intelligent Laboratory Systems,2013,120:116−125. doi: 10.1016/j.chemolab.2012.11.002
[22]	兰天泽. 基于深度学习的PCB裸板表面缺陷检测研究[D]. 贵州:贵州大学, 2022. [LAN T Z. Research on surface defect detection of pcb bare board based on deep learning[D]. Guizhou:Gui Zhou University, 2022. LAN T Z. Research on surface defect detection of pcb bare board based on deep learning[D]. Guizhou: Gui Zhou University, 2022.
[23]	IQBAL A, SUN D W, ALLEN P. Prediction of moisture, color and pH in cooked, pre-sliced turkey hams by NIR hyperspectral imaging system[J]. Journal of Food Engineering,2013,117(1):42−51. doi: 10.1016/j.jfoodeng.2013.02.001
[24]	CHI S P, TSENG K H. Physicochemical properties of salted pickled yolks from duck and chicken eggs[J]. Food Science,1998,63(1):27−30. doi: 10.1111/j.1365-2621.1998.tb15668.x
[25]	宋汉良, 熊爱军, 邢宏博, 等. 分光光度计法检测鸡蛋蛋黄颜色的研究[J]. 国外畜牧学(猪与禽),2021,41(4):133−138. [SONG H L, XIONG A J, XING H B, et al. Study on the detection of egg yolk color by spectrophotometer[J]. Animal Science Abroad-Pigs and Poultry,2021,41(4):133−138. SONG H L, XIONG A J, XING H B, et al. Study on the detection of egg yolk color by spectrophotometer[J]. Animal Science Abroad-Pigs and Poultry, 2021, 41（4）: 133−138.
[26]	YANG S C, CHEN K H. The oxidation of cholesterol in the yolk of selective traditional chinese egg products[J]. Poultry Science,2001,80(3):370−375. doi: 10.1093/ps/80.3.370
[27]	ZHANG Y, GUO W. Moisture content detection of maize seed based on visible/near-infrared and near-infrared hyperspectral imaging technology[J]. International Journal of Food Science & Technology,2020,55(2):631−640.
[28]	MUNERA S, BLASCO J, AMIGO J M, et al. Use of hyperspectral transmittance imaging to evaluate the internal quality of nectarines[J]. Biosystems Engineering,2019,182:54−64. doi: 10.1016/j.biosystemseng.2019.04.001
[29]	HU M H, DONG Q L, LIU B L. Classification and characterization of blueberry mechanical damage with time evolution using reflectance, transmittance and interactance imaging spectroscopy[J]. Computers and Electronics in Agriculture,2016,122:19−28. doi: 10.1016/j.compag.2016.01.015
[30]	任怡, 王成全, BONAH ERNEST, 等. 高光谱成像技术预测香葱贮藏品质[J]. 食品工业科技,2021,42(18):267−274. [REN Y, WANG C Q, BONAH E, et al. Storage quality prediction of green onions by hyperspectral imaging[J]. Science and Technology of Food Industry,2021,42(18):267−274. doi: 10.13386/j.issn1002-0306.2020080271 REN Y, WANG C Q, BONAH E, et al. Storage quality prediction of green onions by hyperspectral imaging[J]. Science and Technology of Food Industry, 2021, 42（18）: 267−274. doi: 10.13386/j.issn1002-0306.2020080271

施引文献(4)

期刊类型引用(3)

1.	蔡华珍，戴泓宇，陈建功，陆楷懿，冯腾迅，周頔，陈杨. 多频复合超声真空煮制对卤牛肉肌纤维结构及保水性的影响. 食品科学. 2024(04): 264-270 . 百度学术
2.	崔立业，林珩迅，胡小佳，陈金玉，陈勇，杨一苹，关文强，张春晖，李侠. 不同冻结方式对土豆烧牛肉菜肴品质的影响. 食品科学. 2024(20): 232-238 . 百度学术
3.	郭治宇. 肉制品真空冷却技术研究进展. 食品安全导刊. 2022(28): 168-171 . 百度学术

其他类型引用(1)

资源附件(1)

其他相关附件
- PDF格式
  EI收录证明 45KB

图(6) / 表(2)

计量

文章访问数: 104
HTML全文浏览量: 18
PDF下载量: 18
被引次数: 4

1. 材料与方法
1.1 材料与仪器
1.2 实验方法
1.2.1 咸鸭蛋腌制及样品制备
1.2.2 高光谱成像系统组成及图像采集
1.2.3 水分含量检测
1.2.4 脂质含量检测
1.3 数据处理
1.3.1 光谱提取及最优波长筛选
1.3.2 定量预测模型的建立
2. 结果与分析
2.1 咸鸭蛋中水分和脂质含量的变化
2.2 反射光谱的提取
2.3 回归模型的建立
2.4 水分和脂质的可视化分布
3. 结论

1. 材料与方法
1.1 材料与仪器
1.2 实验方法
1.2.1 咸鸭蛋腌制及样品制备
1.2.2 高光谱成像系统组成及图像采集
1.2.3 水分含量检测
1.2.4 脂质含量检测
1.3 数据处理
1.3.1 光谱提取及最优波长筛选
1.3.2 定量预测模型的建立
2. 结果与分析
2.1 咸鸭蛋中水分和脂质含量的变化
2.2 反射光谱的提取
2.3 回归模型的建立
2.4 水分和脂质的可视化分布
3. 结论

参考文献(30)

施引文献

资源附件(1)

基于高光谱成像的咸鸭蛋腌制品质快速检测

作者简介: 徐佛言（1998−），男，硕士研究生，研究方向：食品农产品无损检测技术及智能装备，E-mail：19515662101@163.com

通讯作者: 黄星奕（1963−），女，博士，教授，研究方向：食品农产品无损检测技术及智能装备，E-mail：h_xingyi@163.com。

计量

出版历程
