Effect of Protein Heat Treatment on Properties of Mung Bean Protein-High Acyl-Gellan Emulsion Gel
-
摘要: 本实验将绿豆蛋白在40、55、70、85、100 ℃的条件下热处理15、30、45、60、120 min，制备绿豆蛋白-高酰基结冷胶乳液凝胶，分析了凝胶的硬度、持水性、色度、溶解度、蛋白质二级结构及凝胶微观结构，以探究绿豆蛋白热变性对其形成乳液凝胶的性质影响。研究表明：随着热处理温度提高，热处理时间延长，凝胶硬度、持水性先增大后减小，在85 ℃、30 min达到最大值，分别为1403.91±12.05 N、99.715%±0.022%。热处理显著降低了凝胶亮度L*（P<0.05），提高了红度值a*。凝胶溶解度结果表明，形成此凝胶的主要分子间作用力为疏水键及氢键。当热处理温度升高，热处理时间延长，形成凝胶的键先增多后减少，在85 ℃、30 min时达到最大值，其疏水键及氢键浓度分别为10.87±0.02 mg/g、4.03±0.02 mg/g。凝胶二级结构相对含量结果显示：热处理会导致凝胶二级结构发生显著变化（P<0.05）。凝胶微观结构证明：持水性及硬度高的凝胶具有更致密的网络结构。综合来看，85 ℃、30 min的热处理条件改善凝胶特性的效果最好。本研究为提高绿豆蛋白-高酰基结冷胶乳液凝胶的性能改善和进一步开发利用提供理论依据。Abstract: In this study, mung bean protein was heat-treated at 40, 55, 70, 85 and 100 ℃ for 15, 30, 45, 60 and 120 min, respectively. Mung bean protein-high acyl gellan gum emulsion gel was prepared and its hardness, water holding capacity, color, solubility, protein secondary structure and gel microstructure were studied analyzed to explore the influence of mung bean protein thermal denaturation on the properties of emulsion gel. Studies showed that with the increasing of heat treatment temperature and the extension of heat treatment time, the gel hardness and water holding capacity firstly increased and then decreased, and reached the maximum values at 85 ℃ and 30 min, which were 1403.91±12.05 N and 99.715%±0.022%, respectively. Heat treatment significantly reduced the gel brightness L* (P<0.05) and increased the redness value a*. The gel solubility results showed that hydrophobic bond and hydrogen bond were the important intermolecular forces to form the gel. With the increasing of heat treatment temperature and the extension of heat treatment time, the bonds forming the gel firstly increased and then decreased, and reached the maximum at 85 ℃ and 30 min. The hydrophobic bond and hydrogen bond concentrations were 10.87±0.02 mg/g and 4.03±0.02 mg/g, respectively. The relative content of gel secondary structure showed that the secondary structure of gel was significantly changed after heat treatment (P<0.05). The picture of the microstructure of the gel proved that the gel with high water holding capacity and hardness had a denser network structure. In summary, the heat treatment conditions of 85 ℃ and 30 min had the best effect on improving the gel properties. This research could be the theoretical basis for improving the performance of mung bean protein-high acyl gellan gum emulsion gel and further development.
-
Keywords:
- mung bean protein /
- heat treatment /
- emulsion gel /
- gel property /
- protein structure
-
绿豆蛋白有着多种生理功能，并且与大豆蛋白有相似的理化特性[1]，这是绿豆蛋白被广泛利用的原因[2]。然而在我国，绿豆蛋白作为副产物一般被丢弃，未得到充分利用[3]。在国外，对于绿豆蛋白的研究主要集中于绿豆蛋白的提取、生物活性研究及食品加工[4-6]。早在十多年前，动植物来源的蛋白质就被研究者认为是天然的乳化剂[7]，同时其凝胶性也是重要的功能特性之一。由于缺乏理想的功能特性，众多豆类蛋白制品用途十分有限[8]，与大豆蛋白相比，绿豆蛋白的乳化性及乳化稳定性差[6]，并且其凝胶性也鲜有报导。
乳液凝胶是经过了凝胶化的乳液，除用于减脂食品的脂肪替代物外，乳液凝胶还可以制备具有新质构属性的新食品[9]，许多蛋白质-多糖体系被用于制备乳液凝胶，且蛋白-多糖相互作用对复杂食品配方的很多方面有重要影响：如可以影响食品的整体性及界面特性[10]。当多糖吸附于界面时，蛋白质包覆的油滴界面层的机械强度、空间排斥增大，有助于提高乳液稳定性[9]。高酰基结冷胶是由伊乐藻属鞘氨醇单胞菌（Sphingomonas elodea）产生的多糖，作为天然阴离子微生物胞外多糖，其本身即具有优秀的乳化性[11]，可用于生产食品的乳液填充凝胶[12]。因此，本实验利用绿豆蛋白-高酰基结冷胶共同制备乳液，阴离子多糖与蛋白质的阳离子侧结合，形成阴离子“蛋白质-多糖”可溶络合聚集物[13]，进而得到乳化性、凝胶性优于单一的绿豆蛋白所形成的乳液。乳液为形成凝胶，通常要改变整个体系的环境，例如添加交联剂[14]：谷氨酰胺转氨酶介导的分子交联对于提高蛋白质的交联率、改善食品级蛋白凝胶的功能性具有协同作用[15]。目前，水相下的热处理仍然是食品加工中最常用的技术[16]。蛋白质在热处理过程中会经历不同程度的变性，这很大程度上决定了其凝胶性能。目前国内外的相关研究主要集中于凝胶制备时的热处理条件及凝胶前预热处理对凝胶性能的影响[17-18]。
为进一步阐述绿豆蛋白变性程度对其形成的凝胶性质影响，本实验将对在不同热处理温度及时间下绿豆蛋白-高酰基结冷胶乳液凝胶的硬度、色差、持水性、形成蛋白质凝胶网络的分子间作用力、凝胶二级结构及微观结构进行测定，从而说明绿豆蛋白热变性程度与其凝胶性的关系，为绿豆蛋白的加工提供一定的理论依据。
1. 材料与方法
1.1 材料与仪器
绿豆蛋白 西安朗德生物科技有限公司提供；高酰基结冷胶 郸城财鑫糖业有限责任公司提供；食用油 益海嘉里金龙鱼粮油食品股份有限公司提供；谷氨酰胺转氨酶（120U/g） 山东隆科酶制剂有限公司提供；三羟甲基氨基甲烷（Tris）、甘氨酸 上海双向西巴斯科技发展有限公司；硫酸铜、氢氧化钠、乙二胺四乙酸二钠（Na2EDTA）、2-巯基乙醇、尿素 上海泰坦科技股份有限公司；十二烷基硫酸钠 国药集团化学试剂北京有限公司；溴化钾 阿拉丁试剂（上海）有限公司；所有用水 均为去离子水；以上试剂除注明外 均为分析纯。
CP213电子分析天平 奥豪斯仪器（上海）有限公司；DF-101S集热式恒温加热磁力搅拌器 上海秋佐科学仪器有限公司；DL-5-B低速大容量多管离心机 上海安亭科学仪器厂；DHG-9123A电热恒温鼓风干燥箱 上海齐欣科学仪器有限公司；FJ200-T高速均质乳化机 韬越上海机械科技有限公司；TA-XT Plus质构仪 英国Stable MicroSystems公司；手持色差计 昆山拓普泰克公司；UV-2000紫外分光光度计、FTIR5700傅里叶红外红外光谱仪 尤尼柯（上海）仪器有限公司；便携式pH计 奥豪斯仪器（上海）有限公司；Scientz Z-10N真空冷冻干燥机 郑州科达机械仪器设备有限公司；Leica EM ACE200低真空镀膜机 德国徕卡公司；S-3400N冷冻扫描电子显微镜 日本日立公司。
1.2 实验方法
1.2.1 溶液制备
绿豆蛋白粉末在磁力搅拌的条件下，于去离子水中分散2 h，之后置于4 ℃条件下过夜，保证蛋白质水化充分，制备成为18%（w/v）（以蛋白质含量计）的蛋白质溶液。将蛋白质溶液置于恒温加热磁力搅拌器上，在40、55、70、85、100 ℃加热，加热时间设置为15、30、45、60、120 min。
将高酰基结冷胶分散于去离子水中，同样置于4 ℃条件下过夜，使粉末充分水化，制备成为1%（w/v）的溶液。将90%（w/w）的蛋白质水溶液和10%（w/w）的高酰基结冷胶溶液在涡旋振荡器上混合均匀，制得绿豆蛋白-高酰基结冷胶溶液。
1.2.2 乳液制备
取1.2.1中制备好的绿豆蛋白-高酰基结冷胶溶液与玉米油混合，在高速均质乳化机下以10000 r/min，2 min的条件下制备90%（w/w）绿豆蛋白-高酰基结冷胶和10 %（w/w）玉米油乳液。
1.2.3 凝胶制备
取1.2.2中制备好的乳液20 mL于50 mL离心管中，每克蛋白质添加25 U谷氨酰胺转氨酶作为蛋白质的交联剂。置于50 ℃水浴槽中孵育30 min后立即置于95 ℃水浴槽中将酶灭活。
1.2.4 凝胶硬度分析
凝胶的质构分析参考Xu等[19]的方法并略作修改：将凝胶用小刀切割成为1.5 cm×2.5 cm（厚度×直径）的圆柱体。采用P/36R型号探头，设置测试条件为：测前速度为2.0 mm/s，测试速度为1.0 mm/s，测试后速度为2.0 mm/s，测试压缩比为50%。
1.2.5 凝胶持水性分析
凝胶的持水性分析参考Zhang等[20]的方法并略作修改：首先将离心管称重，将凝胶样品称重后置于该已知重量的离心管中，在离心机中以5000 r/min的条件下，离心20 min。离心结束后将游离出的水倒出，剩余的游离水用滤纸条吸干。将离心后失水的凝胶进行称重，凝胶的持水性按照下式计算：
式中，W1为离心管重量，W2为离心失水前凝胶的重量+离心管重量，W3为离心失水后凝胶的重量+离心管重量，单位以g计。
1.2.6 凝胶色度分析
凝胶的色度分析参考Ningtyas等[21]的方法并略有修改：采用手持式色度仪测定凝胶样品的色度，以L*、a*、b*测量的形式表示凝胶样品的色度。其中，L*值代表凝胶的亮度，a*值代表凝胶红色的色调到绿色的色调，b*值代表凝胶黄色的色调到蓝色的色调[22]。
1.2.7 凝胶溶解度分析
凝胶溶解度分析参考Xu等[19]的研究方法并略作修改：分别配制下述5种不同的溶液各150 mL：A：去离子水；B：pH9.0的缓冲液（Tris 0.086 mol/L、甘氨酸0.09 mol/L、Na2EDTA 4 mmol/L）；C：B溶液+十二烷基硫酸钠20 g/L；D：C溶液+尿素8 mol/L；E：D溶液+2-巯基乙醇1%。
将凝胶分割后，各取1 g凝胶样品，分别加入至上述溶液5 mL中。在高速均质乳化机中，将凝胶充分破碎分散后，置于4 ℃环境下反应1 h。反应结束后，置于高速离心机中，以10000 r/min的条件离心10 min，采用双缩脲法测定离心后中层清液中的蛋白质浓度。
蛋白质在各溶液中溶解度代表凝胶形成所需要的相互作用力：溶剂B和A之间的溶解度差异为静电相互作用；溶剂C和B之间的溶解度差异为疏水相互作用；溶剂D和C之间的溶解度差异为氢键；溶剂E和D之间的溶解度差异为二硫键。
1.2.8 凝胶FTIR分析
凝胶的FTIR分析参考Xiao等[23]的研究方法并略作修改：使用FTIR 5700傅里叶红外光谱仪测量凝胶的FTIR光谱。将制备好的凝胶冻干后研磨为粉末后过120目筛。取每个样品粉末2 mg，与溴化钾按质量比为1:100研磨后压制成薄片，进行扫描，分辨率为4 cm−1，扫描波数为4000~400 cm−1，扫描次数为64次。参考秦新生[24]的方法对图谱进行分析。
1.2.9 凝胶微观结构分析
凝胶微观结构分析参考Shen等[25]的方法并略作修改：将凝胶制备完成后在4 ℃条件下保藏24 h后冻干，在扫描电镜下进行观察。将冻干后的凝胶使用导电胶固定在载物台上，用喷金仪给冻干凝胶喷金，并用扫描电子显微镜观察SEM图像。
1.3 数据处理
实验数据采用SPSS 26以及Origin 2019分析软件进行处理。实验中数据均重复三次，结果以“平均值±标准差”进行表示。采用ANOVA对数据的差异显著性进行分析，P<0.05表示差异显著。
2. 结果与分析
2.1 热处理对凝胶硬度的影响
质构是蛋白质凝胶一项非常重要的指标[26]，其中硬度是凝胶的重要特征。从乳液变为凝胶分为两个步骤，需要蛋白质在溶液状态下通过热处理展开分子，经过去折叠，将基团暴露，此时油滴吸附于疏水的基团上[27]。蛋白质亲水的基团进行聚集、交联。硬度如表1所示。由表1可知，在任意一个热处理温度下，随着热处理时间延长，蛋白质乳液凝胶的凝胶硬度均呈现出先升高后下降的趋势，但是凝胶的最大凝胶硬度则并未出现在同一时间。在40 ℃时，凝胶硬度最大值出现在热处理时间45 min下，为1225.52±13.19 N；同样的，当热处理温度为100 ℃时，凝胶硬度最大值也在热处理时间45 min时出现，为1095.97±15.64 N。热处理温度为55、70、85 ℃时，凝胶硬度最大值出现在热处理时间30 min时，并且在85 ℃时达到凝胶硬度最大值1403.91±12.05 N。在同一热处理时间下，当热处理温度升高，凝胶硬度逐渐增大，例如在15 min，85 ℃时达到最大值1229.44±11.74 N，继续提高温度至100 ℃，其硬度下降至878.15±14.11 N。推测当对蛋白质进行加热，随温度的提高或时间的延长，蛋白质分子的肽链展开，基团（带电基团、疏水基团、氮、氧、羰基和羧基的硫、氧）的暴露有利于键（主要是疏水键、氢键）的形成。而过度的热处理，反而会导致蛋白质变性严重而相互絮凝[28]。从表1中可知在热处理条件为85 ℃、30 min时，乳液凝胶的硬度达到峰值，说明蛋白质形成了较为完整的凝胶网络[29]。
表 1 不同蛋白质热处理温度和时间下的凝胶硬度Table 1. Gel strength of proteins at different heat treatment temperatures and times时间（min） 凝胶硬度（N） 40 ℃ 55 ℃ 70 ℃ 85 ℃ 100 ℃ 15 1100.97±14.22bC 1104.44±15.17dC 1137.69±16.94dB 1229.44±11.74dA 878.15±14.11cD 30 1201.63±19.62aC 1311.08±14.95aB 1379.75±15.38aA 1403.91±12.05aA 1029.10±13.94bD 45 1225.52±13.19aD 1285.32±17.73aC 1321.82±13.91bB 1357.07±12.95bA 1095.97±15.64aE 60 1219.25±8.95aB 1242.52±16.35bB 1242.56±16.32cB 1334.95±15.3bA 858.07±13.98cC 120 1082.40±12.89bD 1183.41±15.24cC 1233.11±14.27bC 1300.74±14.56cA 673.90±12.57dE 注：a~e在同一热处理温度不同热处理时间中，A~E在同一热处理时间不同热处理温度中。相同表示差异不显著（P>0.05），不同则表示差异显著（P<0.05）；
表2~表3同。2.2 热处理对凝胶持水性的影响
蛋白质乳液凝胶的持水性可以间接反映凝胶结构的粗糙程度[30]。绿豆蛋白-高酰基结冷胶的乳液凝胶的持水性是由于蛋白质之间相互作用，即共价键或非共价键通过控制凝胶内部的孔隙和毛细管的水传质决定的[31]。如图1所示，随着加热时间的延长，及加热温度的提高，凝胶的持水性总体都呈现出先升高随后降低的趋势。由于凝胶的持水性可以反映凝胶的网络结构强弱，推测在较低的加热温度、较短的加热时间内，蛋白质的变性程度较低，分子的解折叠程度低，暴露出较少的巯基、疏水基团等，因此形成的网络并不致密。当加热温度升高，加热时间延长，蛋白质分子解折叠程度提高，能够形成凝胶网络的蛋白质分子逐渐增多，也暴露出了更多有利于凝胶形成的基团，此时不仅凝胶的强度提高，其网络也越加致密，因此持水性提高。但是加热温度太高，时间过长，基团发生氧化，反而对凝胶的形成起到不利影响。从图1上还可以分析出，绿豆蛋白-高酰基结冷胶的乳液凝胶持水性均可达到90%以上，这是由于制备凝胶需要较高的固体含量，这样就使得凝胶网络可以结合较多的水分，在离心的过程中难以除去，因此凝胶的持水性整体较高，这与Zhang等[20]的实验结论是一致的。
2.3 凝胶色度分析
蛋白质的加热温度会对蛋白质样品的L*值有影响，且Kelleher等[32]表示这种影响是极显著的。由表2可知，在所有加热温度下，当蛋白质的加热时间延长至120 min时，其L*有显著性下降（P<0.05）。在热处理温度为70、85、100 ℃时，凝胶的a*值随着热处理温度的提高而显著增大（P<0.05），且热处理温度越高，a*值越大。而在40、55 ℃时，加热时间从15 min延长至120 min，a*值的变化并不显著（P>0.05）。凝胶的b*值在低温条件下（40、55、70 ℃）的变化不明显，在85、100 ℃时随时间的延长显著增大（P<0.05）。同样的，在同一加热温度下，凝胶的L*值降低，如在85 ℃时，由−6.29±0.02降低至−7.14±0.04，a*值升高，如在85 ℃时，由0.23±0.01升高至0.84±0.08；b*由9.84±0.07增大至10.70±0.07。这表明，在热处理过程中，凝胶的亮度减小，红度值增大，黄度值也增大。亮度值的减小，是由于在加热的过程当中，蛋白质与材料中未除去的糖类之间发生美拉德反应，褐变引起整体亮度的下降。a*值的升高说明，体系的褐变使得凝胶整体的颜色向红色靠近。热处理温度过高、热处理时间过长，会降低凝胶亮度，并使凝胶红度过高，导致凝胶颜色劣变，而色度可以影响消费者对食品的喜好，因此对蛋白质的热处理不应温度过高或时间过长。
表 2 不同蛋白质热处理温度和时间下的凝胶色度Table 2. Gel color of proteins at different heat treatment temperatures and times加热温度（℃） 加热时间（min） 色度 L* a* b* 15 −6.48±0.04bB 0.16±0.01abB 9.95±0.03bA 30 −6.53±0.08bB 0.19±0.03abC 10.04±0.02aAB 40 45 −6.17±0.13aA 0.21±0.04aC 10.06±0.01aC 60 −6.78±0.19cB 0.14±0.02bD 9.90±0.02bD 120 −6.81±0.07cA 0.16±0.04abD 9.81±0.05cC 15 −6.70±0.01aD 0.17±0.01abB 9.98±0.01bA 30 −6.74±0.04aC 0.15±0.03bC 9.96±0.02bAB 55 45 −6.70±0.02aB 0.18±0.01abC 10.05±0.02aBC 60 −7.02±0.03bC 0.15±0.02bD 9.99±0.01bC 120 −7.13±0.04cB 0.20±0.03aD 10.05±0.03aBC 15 −6.60±0.05aC 0.15±0.01cB 9.81±0.02cAB 30 −6.89±0.02cD 0.15±0.01cC 9.81±0.03cC 70 45 −6.71±0.01bB 0.22±0.03bC 9.94±0.01bB 60 −7.11±0.02dC 0.30±0.02aC 10.11±0.03aB 120 −7.12±0.01dB 0.33±0.04aC 10.12±0.01aB 15 −6.29±0.02aA 0.23±0.01cA 9.84±0.07cAB 30 −6.72±0.05cC 0.26±0.02cB 9.93±0.03cBC 85 45 −6.59±0.07bB 0.46±0.06bB 10.22±0.11bA 60 −6.37±0.01aA 0.45±0.03bB 10.32±0.04bA 120 −7.14±0.04dB 0.84±0.08aB 10.70±0.07aA 15 −7.00±0.04bE 0.16±0.05dB 9.70±0.18cB 30 −6.43±0.02aA 0.51±0.04cA 10.00±0.14bA 100 45 −7.27±0.11cC 0.64±0.01bA 10.25±0.06bA 60 −6.97±0.07bC 0.61±0.02bA 10.16±0.03bB 120 −8.04±0.03dC 1.08±0.06aA 10.73±0.31aA 2.4 凝胶溶解度分析
谷氨酰胺转氨酶主要作用于蛋白质分子中及分子间的谷氨酰胺与赖氨酸残基之间形成异肽键，从而导致分子形成共价交联形成高聚物[33]，此时酶的共价交联并不能够被溶剂所溶解。在1.2.7中所用的溶剂可以选择性地将凝胶样品中的共价键或非共价键进行破坏，从而将由这些键连接的蛋白质从凝胶网络中释放出来，即可以将蛋白质凝胶进行溶解。随后通过将溶液离心，形成溶解了蛋白质的上清液及不能溶解于此种溶剂中的凝胶样品下层固体。因此蛋白质在各溶剂中的溶解度可以间接反映出形成凝胶的分子间作用力。
如图2所示，形成绿豆蛋白-高酰基结冷胶乳液凝胶的作用力主要为疏水键及氢键，静电力（主要是蛋白质与多糖分子之间存在）和二硫键的量虽然少，但也参与了凝胶的形成，这与Jiang等[34]、Shand等[35]的研究结论是一致的。这是由于绿豆蛋白成分大多数为球蛋白[5]，主要由贮存球蛋白vicillin（8S）、豆球蛋白（11S）和碱性7S构成，且大部分为8S球蛋白（90%），11S（8%）及较少的7S（3%）[4]。11S则富含二硫键，而8S球蛋白由于缺少半胱氨酸，不含二硫键，故从数据上看，二硫键形成凝胶的作用并不如疏水键及氢键明显。
![]()

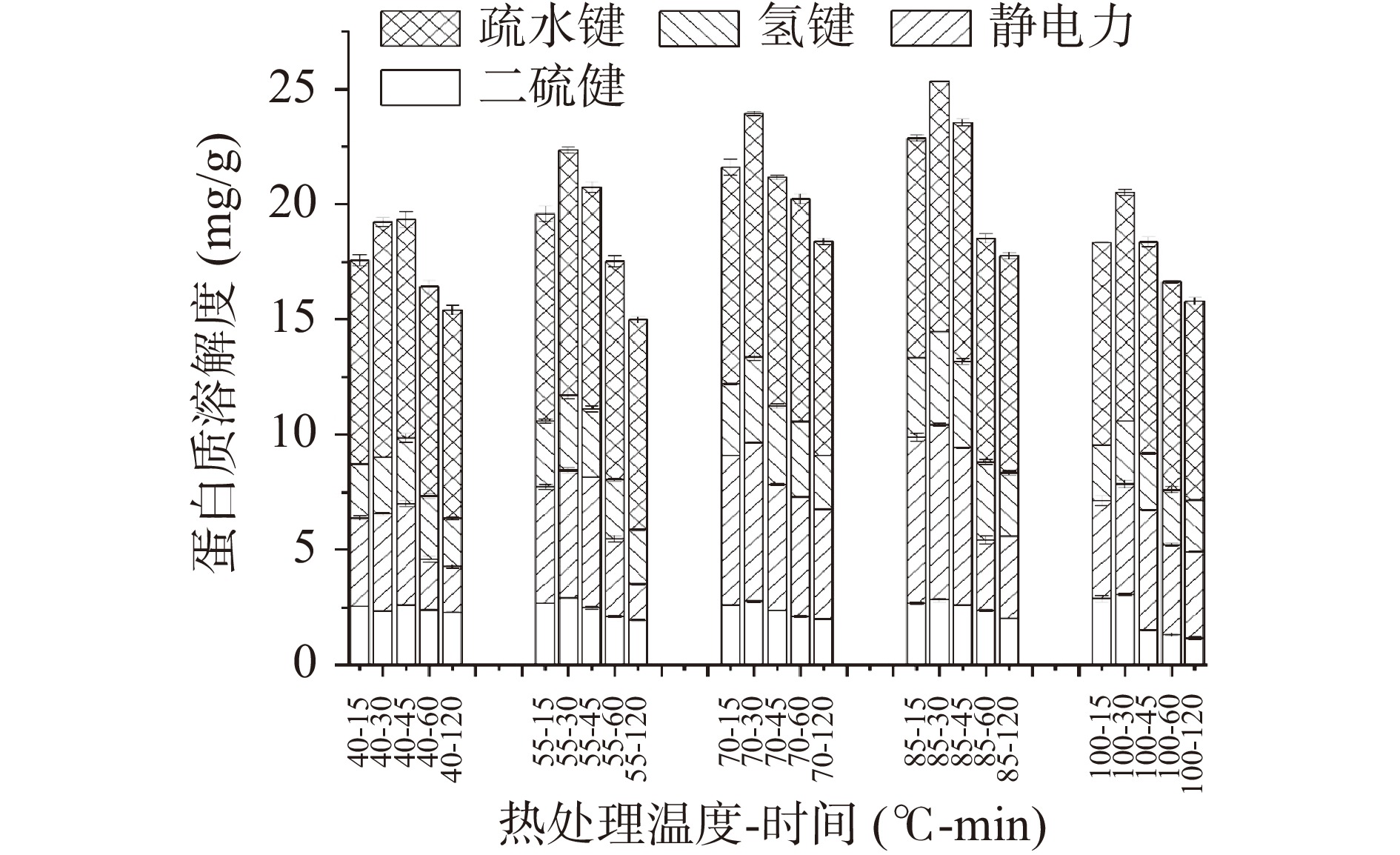

图 2 不同蛋白质热处理温度和时间下的凝胶蛋白质溶解度Figure 2. Protein solubility of gels at different heat treatment temperatures and times将不同加热时间及不同加热温度处理的蛋白质凝胶分析结果进行对比可知：在所有温度下，当热处理时间较短（15 min），蛋白质分子未完全展开，成键位点暴露较少，交联度低下。以40 ℃为例，疏水键及氢键含量分别为8.87±0.20和2.32±0.02 mg/g；而经过长时间（>30 min）的热处理，形成凝胶的键呈现出减少的趋势，其疏水键及氢键含量分别由最大值10.24±0.19 mg/g、2.84±0.16 mg/g减少至9.03±0.16 mg/g、2.11±0.05 mg/g。这是由于延长热处理时间时，虽然分子的解折叠剧烈，但是过长时间的热处理以及过高温度的热处理，反而会导致基团（疏水链段）被破坏，反而不利于分子间键的形成。在热处理时间相同时，以30 min为例：经过热处理后，形成蛋白质的氢键、疏水键高温组高于低温组处理的蛋白质，如热处理温度为85 ℃，疏水键为10.87±0.02 mg/g，氢键为4.03±0.02 mg/g；而在40 ℃，二者值分别为10.24±0.16和2.45±0.01 mg/g。在同一热处理时间，不同的热处理温度下，分子间作用力存在差异，这是由于蛋白质原料中各组分的变性温度的差异导致[1]。对蛋白质进行热处理，蛋白质分子发生一定程度上的变性：随着热处理温度逐渐升高，促使基团暴露，蛋白质发生实质变性，内部的疏水性基团逐渐暴露，增强了蛋白质之间的相互作用，并增加了蛋白质之间的氢键数量。与此同时，蛋白质的表面电荷会导致蛋白质分子之间发生静电排斥，进而导致蛋白质发生解折叠，增强蛋白质之间的交联[36]。而当温度加热至100 ℃时，蛋白质出现聚集效应，且会导致基团破坏，不利于键的形成。
2.5 凝胶FTIR分析
采用傅里叶变换红外光谱（FTIR）研究绿豆蛋白-高酰基结冷胶乳液凝胶的二级结构，说明热处理蛋白质对凝胶的二级结构的影响。蛋白质的主链振动被称为酰胺I、Ⅱ及III三个不同能量区域的酰胺振动[37]。酰胺I区（1600~1700 cm−1，C=O）与氢键的相互作用力密切相关，此区域对蛋白质二级结构的变化相当敏感。但是，在酰胺I区，蛋白质的α-螺旋与无规则卷曲有频率重叠，将二者区分是困难的。而在酰胺III区，这样的问题就可以消除。在这一区域，无水分干扰，且对于不同的蛋白质二级结构，此区域可以更好地将α-螺旋与无规则卷曲进行区分。有研究显示[37]，在1260~1310、1230~1260 cm−1处分别发现了α-螺旋与无规则卷曲的光谱特征。
因此本实验选取1220~1330 cm−1[38]、1600~1700 cm−1，将酰胺I、酰胺III带进行基线校正，平滑后去卷积化，二阶导数拟合后根据峰面积计算二级结构比率，分别分析β-折叠、β-转角、α-螺旋与无规则卷曲在热处理过程中的变化。图3是选取热处理15 min（对其余热处理温度下的FTIR结果具有代表性）时不同热处理温度下的凝胶FTIR图，从图上可以看出，所有的样品都表现出相似的红外光谱模式。
![]()
图 3 不同蛋白质热处理温度和时间下的凝胶的傅里叶红外光谱图Figure 3. FTIR spectrum of gels at different heat treatment temperatures and times蛋白质加热可以造成蛋白质二级结构的重组[39]，因此表3在各温度、时间下，二级结构含量显示出差异：β-折叠在热处理的过程当中，在40至70 ℃，随热处理时间的延长而呈现出先下降后上升的趋势。其含量下降表明，蛋白质分子受热变性，当其变性的分子出现重组时，含量又随之上升[36]。而随后下降的趋势则是由于蛋白质在热处理时，β-折叠暴露，随后氢键受热，断开，因此其含量又随之下降[40]。而提高热处理温度至85、100 ℃时，其含量呈现出先上升后下降的趋势。这可能是由于在较高的温度下，蛋白质更倾向于聚集而非展开，后续含量减少，其结构变得更加无序。对于β-转角，其含量呈现出与β-折叠相反的趋势。这是由于，包裹在分子内部的β-折叠会转化为β-转角，这与杨岚等[40]的研究结论是一致的。对于α-螺旋，当热处理温度处于40 ℃时，其含量随热处理时间的延长而略有升高，当热处理温度升高至55和70 ℃时，其含量呈现出先上升后下降的趋势，这样的趋势是由于β-折叠受热断开氢键，转化为β-转角及α-螺旋。热处理温度提升至85 ℃时，其含量又略有减少，这是由于蛋白质继续发生了热变性所致[36]。而当热处理温度提升至100 ℃时，其变化则不明显。而无规则卷曲则与α-螺旋的变化呈现出相反的趋势：其先减少后增多的变化趋势，与Wang等[41]的研究结论一致。而在热处理温度逐渐提升的过程中，二级结构变化趋势并未呈现出连续的上升或下降，则可能是由于凝胶所用的蛋白质浓度较高，阻碍了热处理的效果，可能会导致蛋白质形成较多的聚集体。这些聚集体会导致二级结构的含量被扰乱[41]。
表 3 不同蛋白质热处理温度和时间下的凝胶蛋白二级结构相对含量Table 3. Relative content of the protein secondary structures of gels at different heat treatment temperatures and times热处理温度（℃） 热处理时间（min） β-折叠（%） β-转角（%） α-螺旋（%） 无规则卷曲（%） 15 34.216±0.085aA 35.628±0.014cD 27.800±0.003bC 41.769±0.024bB 30 33.201±0.024bC 36.630±0.031aA 27.756±0.030bE 41.870±0.015aA 40 45 33.031±0.056dC 36.671±0.017aA 27.848±0.011bB 41.764±0.019bC 60 33.663±0.049cC 36.251±0.009bB 28.093±0.217aB 41.448±0.003cD 120 33.901±0.034bD 35.495±0.055dB 28.093±0.150aB 41.448±0.008cD 15 32.916±0.075dC 38.182±0.147aA 27.611±0.017eD 42.013±0.009bA 30 32.861±0.013dD 31.383±0.086dC 28.225±0.042bA 41.339±0.014eE 55 45 33.128±0.047cC 30.774±0.203eE 27.831±0.003dB 41.756±0.013cC 60 34.250±0.066bB 35.867±0.119bC 28.122±0.021cB 41.615±0.003dB 120 37.480±0.125aA 32.889±0.030cD 29.069±0.036aA 42.229±0.010aA 15 32.742±0.033cD 32.742±0.055eE 27.932±0.042dB 41.665±0.003bC 30 32.687±0.055cE 36.673±0.004bA 28.039±0.035cdC 41.579±0.016cC 70 45 33.794±0.049bB 36.407±0.011cB 29.407±0.154aA 41.800±0.011aB 60 32.324±0.013dD 37.622±0.009aA 28.413±0.006bA 41.189±0.005dE 120 34.756±0.040aB 35.034±0.021dC 28.157±0.053cB 41.032±0.010eE 15 32.233±0.026dE 37.582±0.104aB 27.936±0.008dB 41.659±0.008bC 30 34.101±0.021bB 34.880±0.073dB 28.167±0.013aB 41.407±0.014eD 85 45 33.858±0.045cB 36.054±0.029bC 27.864±0.002eB 41.804±0.009aB 60 34.431±0.052aA 34.632±0.004eD 28.094±0.018bB 41.533±0.011dC 120 34.136±0.004bC 35.099±0.070cC 28.035±0.037cB 41.584±0.005cC 15 33.231±0.047dB 36.733±0.019aC 28.095±0.005aA 41.474±0.015dD 30 34.843±0.038aA 34.931±0.036dB 27.918±0.012bD 41.791±0.004cB 100 45 34.636±0.025bA 35.139±0.042cD 27.603±0.006eC 42.110±0.021aA 60 33.677±0.013cC 35.863±0.007bC 27.644±0.003cC 42.022±0.003bA 120 33.231±0.021dE 36.733±0.014aA 27.626±0.011dC 42.022±0.015bB 2.6 凝胶微观结构分析
将同一热处理时间（15 min的热处理时间对于其余热处理时间均具有代表性）下的不同热处理温度的凝胶微观结构进行对比，图4的A~E依次为40、55、70、85及100 ℃。扫描电镜图片中的孔隙是凝胶中的水孔。样品截面的裂痕为冻干样品切割时造成的裂纹。如图：在85 ℃（图4D）热处理强度下的凝胶表面几乎无微孔，截面连续性好且光滑。而相较于持水性较差的热处理条件为40 ℃（图4A）、100 ℃（图4E）下制备的凝胶，明显可以看出，持水性较差的凝胶表面微孔明显增多，且孔隙较大。这是由于在100 ℃处理的条件下，过高的温度使微粒容积逐步减小，使得蛋白质分子之间的接触面积下降[42]。而在40 ℃时，暴露的基团较少而导致蛋白质交联度小，此时形成的凝胶较为松散，孔隙因此较多。这样的凝胶持水性差。当对蛋白质的热处理强度持续提高，蛋白质之间的连接逐渐增强。而对于85 ℃的热处理强度下的凝胶，其结构较为致密，对抗外部压力的抵抗力也大，同时通过毛细管效应可以捕获更多的水分[43]。
![]()
图 4 不同蛋白质热处理温度和时间下的凝胶微观结构Figure 4. Microstructures of gels at different heat treatment temperatures and times3. 结论
作为常见的加工方式，热处理可以导致绿豆蛋白发生变性，从而影响其凝胶性能。数据显示：随热处理温度提高，凝胶的持水性、硬度升高，在85 ℃达到最大值，其网络结构也最为致密。继续提高热处理温度，凝胶持水性、硬度下降，网络结构变松散。凝胶的亮度值随热处理温度的升高降低，红度值升高。而随着热处理时间延长，其硬度、持水性、微观结构也呈现出相同的趋势：硬度、持水性在30 min达到最大值。凝胶的溶解度及红外光谱表明，热处理会导致蛋白质基团暴露及蛋白质聚集，凝胶的二级结构发生变化，过高的热处理温度及过长的热处理时间会导致凝胶劣变。本实验说明，对绿豆蛋白质进行适当条件的热处理，可以起到改善绿豆蛋白-高酰基结冷胶乳液谷氨酰胺转氨酶诱导凝胶性能的作用。
-
![]()
图 2 不同蛋白质热处理温度和时间下的凝胶蛋白质溶解度
Figure 2. Protein solubility of gels at different heat treatment temperatures and times
![]()
图 3 不同蛋白质热处理温度和时间下的凝胶的傅里叶红外光谱图
Figure 3. FTIR spectrum of gels at different heat treatment temperatures and times
![]()
图 4 不同蛋白质热处理温度和时间下的凝胶微观结构
Figure 4. Microstructures of gels at different heat treatment temperatures and times
表 1 不同蛋白质热处理温度和时间下的凝胶硬度
Table 1 Gel strength of proteins at different heat treatment temperatures and times
时间（min） 凝胶硬度（N） 40 ℃ 55 ℃ 70 ℃ 85 ℃ 100 ℃ 15 1100.97±14.22bC 1104.44±15.17dC 1137.69±16.94dB 1229.44±11.74dA 878.15±14.11cD 30 1201.63±19.62aC 1311.08±14.95aB 1379.75±15.38aA 1403.91±12.05aA 1029.10±13.94bD 45 1225.52±13.19aD 1285.32±17.73aC 1321.82±13.91bB 1357.07±12.95bA 1095.97±15.64aE 60 1219.25±8.95aB 1242.52±16.35bB 1242.56±16.32cB 1334.95±15.3bA 858.07±13.98cC 120 1082.40±12.89bD 1183.41±15.24cC 1233.11±14.27bC 1300.74±14.56cA 673.90±12.57dE 注：a~e在同一热处理温度不同热处理时间中，A~E在同一热处理时间不同热处理温度中。相同表示差异不显著（P>0.05），不同则表示差异显著（P<0.05）；
表2~表3同。
下载: 导出CSV
表 2 不同蛋白质热处理温度和时间下的凝胶色度
Table 2 Gel color of proteins at different heat treatment temperatures and times
加热温度（℃） 加热时间（min） 色度 L* a* b* 15 −6.48±0.04bB 0.16±0.01abB 9.95±0.03bA 30 −6.53±0.08bB 0.19±0.03abC 10.04±0.02aAB 40 45 −6.17±0.13aA 0.21±0.04aC 10.06±0.01aC 60 −6.78±0.19cB 0.14±0.02bD 9.90±0.02bD 120 −6.81±0.07cA 0.16±0.04abD 9.81±0.05cC 15 −6.70±0.01aD 0.17±0.01abB 9.98±0.01bA 30 −6.74±0.04aC 0.15±0.03bC 9.96±0.02bAB 55 45 −6.70±0.02aB 0.18±0.01abC 10.05±0.02aBC 60 −7.02±0.03bC 0.15±0.02bD 9.99±0.01bC 120 −7.13±0.04cB 0.20±0.03aD 10.05±0.03aBC 15 −6.60±0.05aC 0.15±0.01cB 9.81±0.02cAB 30 −6.89±0.02cD 0.15±0.01cC 9.81±0.03cC 70 45 −6.71±0.01bB 0.22±0.03bC 9.94±0.01bB 60 −7.11±0.02dC 0.30±0.02aC 10.11±0.03aB 120 −7.12±0.01dB 0.33±0.04aC 10.12±0.01aB 15 −6.29±0.02aA 0.23±0.01cA 9.84±0.07cAB 30 −6.72±0.05cC 0.26±0.02cB 9.93±0.03cBC 85 45 −6.59±0.07bB 0.46±0.06bB 10.22±0.11bA 60 −6.37±0.01aA 0.45±0.03bB 10.32±0.04bA 120 −7.14±0.04dB 0.84±0.08aB 10.70±0.07aA 15 −7.00±0.04bE 0.16±0.05dB 9.70±0.18cB 30 −6.43±0.02aA 0.51±0.04cA 10.00±0.14bA 100 45 −7.27±0.11cC 0.64±0.01bA 10.25±0.06bA 60 −6.97±0.07bC 0.61±0.02bA 10.16±0.03bB 120 −8.04±0.03dC 1.08±0.06aA 10.73±0.31aA
下载: 导出CSV
表 3 不同蛋白质热处理温度和时间下的凝胶蛋白二级结构相对含量
Table 3 Relative content of the protein secondary structures of gels at different heat treatment temperatures and times
热处理温度（℃） 热处理时间（min） β-折叠（%） β-转角（%） α-螺旋（%） 无规则卷曲（%） 15 34.216±0.085aA 35.628±0.014cD 27.800±0.003bC 41.769±0.024bB 30 33.201±0.024bC 36.630±0.031aA 27.756±0.030bE 41.870±0.015aA 40 45 33.031±0.056dC 36.671±0.017aA 27.848±0.011bB 41.764±0.019bC 60 33.663±0.049cC 36.251±0.009bB 28.093±0.217aB 41.448±0.003cD 120 33.901±0.034bD 35.495±0.055dB 28.093±0.150aB 41.448±0.008cD 15 32.916±0.075dC 38.182±0.147aA 27.611±0.017eD 42.013±0.009bA 30 32.861±0.013dD 31.383±0.086dC 28.225±0.042bA 41.339±0.014eE 55 45 33.128±0.047cC 30.774±0.203eE 27.831±0.003dB 41.756±0.013cC 60 34.250±0.066bB 35.867±0.119bC 28.122±0.021cB 41.615±0.003dB 120 37.480±0.125aA 32.889±0.030cD 29.069±0.036aA 42.229±0.010aA 15 32.742±0.033cD 32.742±0.055eE 27.932±0.042dB 41.665±0.003bC 30 32.687±0.055cE 36.673±0.004bA 28.039±0.035cdC 41.579±0.016cC 70 45 33.794±0.049bB 36.407±0.011cB 29.407±0.154aA 41.800±0.011aB 60 32.324±0.013dD 37.622±0.009aA 28.413±0.006bA 41.189±0.005dE 120 34.756±0.040aB 35.034±0.021dC 28.157±0.053cB 41.032±0.010eE 15 32.233±0.026dE 37.582±0.104aB 27.936±0.008dB 41.659±0.008bC 30 34.101±0.021bB 34.880±0.073dB 28.167±0.013aB 41.407±0.014eD 85 45 33.858±0.045cB 36.054±0.029bC 27.864±0.002eB 41.804±0.009aB 60 34.431±0.052aA 34.632±0.004eD 28.094±0.018bB 41.533±0.011dC 120 34.136±0.004bC 35.099±0.070cC 28.035±0.037cB 41.584±0.005cC 15 33.231±0.047dB 36.733±0.019aC 28.095±0.005aA 41.474±0.015dD 30 34.843±0.038aA 34.931±0.036dB 27.918±0.012bD 41.791±0.004cB 100 45 34.636±0.025bA 35.139±0.042cD 27.603±0.006eC 42.110±0.021aA 60 33.677±0.013cC 35.863±0.007bC 27.644±0.003cC 42.022±0.003bA 120 33.231±0.021dE 36.733±0.014aA 27.626±0.011dC 42.022±0.015bB
下载: 导出CSV
-
[1] ITOH T, GARCIA R N, ADACHI M, et al. Structure of 8S alpha globulin, the major seed storage protein of mung bean[J]. Acta Crystallographica Section D-Structural Biology,2006,62(7):824−832. doi: 10.1107/S090744490601804X
[2] ZHONG Z, XIONG Y L. Thermosonication-induced structural changes and solution properties of mung bean protein[J]. Ultrasonics Sonochemistry,2020:62.
[3] 乔宁. 绿豆(Vigna radiata)蛋白的提取及其功能性质研究[D]. 天津: 天津商业大学, 2014. QIAO N. Researches on the extraction and properties of mung bean protein[D]. Tianjin: Tianjin University of Commerce, 2014.
[4] CHUNKAO S, ALUKO R E, ALASHI A M, et al. Structure and function of mung bean protein-derived iron-binding antioxidant peptides[J]. Foods,2020,9(10):1406. doi: 10.3390/foods9101406
[5] ZHU Y S, SUN S, RICHARD F G. Mung bean proteins and peptides: Nutritional, functional and bioactive properties[J]. Food & Nutrition Research,2018:62.
[6] BRISHTI F H, ZAREI M, MUHAMMAD S, et al. Evaluation of the functional properties of mung bean protein isolate for development of textured vegetable protein[J]. International Food Research Journal,2017,24(4):1595−1605.
[7] GHARSALLAOUI A, SAUREL R, CHAMBIN O, et al. Utilisation of pectin coating to enhance spray-dry stability of pea protein-stabilised oil-in-water emulsions[J]. Food Chemistry,2010,122(2):447−454. doi: 10.1016/j.foodchem.2009.04.017
[8] TANG X, SHEN Y, ZHANG Y, et al. Parallel comparison of functional and physicochemical properties of common pulse proteins[J]. LWT- Food Science and Technology,2021:146.
[9] YAN J, LIANG X P, MA C C, et al. Design and characterization of double-cross-linked emulsion gels using mixed biopolymers: Zein and sodium alginate[J]. Food Hydrocolloids,2020:113.
[10] LOPES-DA-SILVA J A, MONTEIRO S R. Gelling and emulsifying properties of soy protein hydrolysates in the presence of a neutral polysaccharide[J]. Food Chemistry,2019,294:216−223. doi: 10.1016/j.foodchem.2019.05.039
[11] VILELA J, CUNHA R. High acyl gellan as an emulsion stabilizer[J]. Carbohydrate Polymers,2016,139:115−124. doi: 10.1016/j.carbpol.2015.12.045
[12] LORENZO G, ZARIZKY N, CALIFANO A. Rheological analysis of emulsion-filled gels based on high acyl gellan gum[J]. Food Hydrocolloids,2013,30(2):672−680. doi: 10.1016/j.foodhyd.2012.08.014
[13] AMIT K. G, PRASUN B. Polysaccharide-protein interactions and their relevance in food colloids[M]. The Complex World of Polysaccharides, 2012: 396-408.
[14] CAO C N, ZHAO S C, CHEN J X, et al. Physical properties and stability of filled hydrogel particles based on biopolymer phase separation: Influence of the ratio of protein to polysaccharide[J]. International Journal of Biological Macromolecules,2020,142:803−810. doi: 10.1016/j.ijbiomac.2019.10.021
[15] SEYED G, SHAHIN R, SAJI G, et al. Innovative food processing technologies on the transglutaminase functionality in protein-based food products: Trends, opportunities and drawbacks[J]. Trends in Food Science & Technology,2018,75:194−205.
[16] FARJAMI T, BABAEI J, NAU F, et al. Effects of thermal, non-thermal and emulsification processes on the gastrointestinal digestibility of egg white proteins[J]. Trends in Food Science & Technology,2021,107:45−56.
[17] NIVALA O, NORDLUND E, KRUUS K, et al. The effect of heat and transglutaminase treatment on emulsifying and gelling properties of faba bean protein isolate[J]. LWT,2021:139.
[18] 陶汝青, 夏宁, 滕建文. 热处理对大豆分离蛋白结构和凝胶性的影响[J]. 食品科学,2018,39(9):60−66. [TAO R Q, XIA N, TENG J W. Effect of heat treatment on the secondary structure and gel property of soybean protien isolate[J]. Food Science,2018,39(9):60−66. doi: 10.7506/spkx1002-6630-201809010 [19] XU Q Q, QI B K, HAN L, et al. Study on the gel properties, interactions, and pH stability of pea protein isolate emulsion gels as influenced by inulin[J]. LWT,2021:137.
[20] ZHANG M Q, LI J H, CHANG C H, et al. Effect of egg yolk on the textural, rheology and structural properties of egg gels[J]. Journal of Food Engineering,2019,246:1−6. doi: 10.1016/j.jfoodeng.2018.10.024
[21] NINGTYAS D W, TAM B, BHANDARI B, et al. Effect of different types and concentrations of fat on the physico-chemical properties of soy protein isolate gel[J]. Food Hydrocolloids,2021:111.
[22] KUTZLI I, GRIENER D, GIBIS M, et al. Influence of Maillard reaction conditions on the formation and solubility of pea protein isolate-maltodextrin conjugates in electrospun fibers[J]. Food Hydrocolloids,2020:101.
[23] XIAO Y Q, LI J M, LIU Y N, et al. Gel properties and formation mechanism of soy protein isolate gels improved by wheat bran cellulose[J]. Food Chemistry,2020:324.
[24] 秦新生. 物理预处理-TG酶交联复合改性对大豆与小麦蛋白凝胶性质的影响研究[D]. 合肥: 合肥工业大学, 2017. QIN X S. Studies on the mechanism, emulsifying application of physical pretreatmen and transglutaminase-set soy protein isolate and wheat gluten mixture gelation[D]. Hefei: Hefei University of Technology, 2017.
[25] SHEN R L, LIU X Y, DONG J L, et al. The gel properties and microstructure of the mixture of oat β-glucan/soy protein isolates[J]. Food Hydrocolloids,2015,47:108−114. doi: 10.1016/j.foodhyd.2015.01.017
[26] QIANG C, WANG G R, GAO D, et al. Improving the gel properties of transgenic microbial transglutaminase cross-linked soybean-whey mixed protein by ultrasonic pretreatment[J]. Process Biochemistry,2020,91:104−112. doi: 10.1016/j.procbio.2019.12.001
[27] JIANG Z M, SHI R J, MA L, et al. Microwave irradiation treatment improved the structure, emulsifying properties and cell proliferation of laccase-crosslinked α-lactalbumin[J]. Food Hydrocolloids,2021:121.
[28] 唐传核. 酶法聚合食物蛋白质及其改性机理研究[D]. 广州: 华南理工大学, 2002. TANG C H. Study on enzymatic polymerization of food proteins and mechanism of its modification[D]. Guangzhou: South China University of Technology, 2002
[29] FENG L P, JIA X, ZHU Q M, et al. Investigation of the mechanical, rheological and microstructural properties of sugar beet pectin/soy protein isolate-based emulsion-filled gels[J]. Food Hydrocolloids,2019,89:813−820. doi: 10.1016/j.foodhyd.2018.11.039
[30] WU W, Hua Y F, Lin Q L, et al. Effects of oxidative modification on thermal aggregation and gel properties of soy protein by peroxyl radicals[J]. International Journal of Food Science & Technology,2011,46(9):1891−1897.
[31] HELLEBOIS T, GAIANI C, PLANCHON S, et al. Impact of heat treatment on the acid induced gelation of brewers’ spent grain protein isolate[J]. Food Hydrocolloids,2020:113.
[32] KELLEHER C M, OMAHONY J A, KELLY A L, et al. The effect of direct and indirect heat treatment on the attributes of whey protein beverages[J]. International Dairy Journal,2018,85:144−152. doi: 10.1016/j.idairyj.2018.05.011
[33] DE JONG G, KOPPELMAN S J. Transglutaminase catalyzed reactions: Impact on food applications[J]. Journal of Food Science,2002,67(8):2798−2806. doi: 10.1111/j.1365-2621.2002.tb08819.x
[34] JIANG J, XIONG Y L. Extreme pH treatments enhance the structure-reinforcement role of soy protein isolate and its emulsions in pork myofibrillar protein gels in the presence of microbial transglutaminase[J]. Meat Science,2013,93(3):469−476. doi: 10.1016/j.meatsci.2012.11.002
[35] SHAND P J, YA H, PIETRASIK Z, et al. Transglutaminase treatment of pea proteins: Effect on physicochemical and rheological properties of heat-induced protein gels[J]. Food Chemistry,2008,107(2):692−699. doi: 10.1016/j.foodchem.2007.08.095
[36] MALIK M A, SAINI C S. Heat treatment of sunflower protein isolates near isoelectric point: Effect on rheological and structural properties[J]. Food Chemistry,2019,276:554−561. doi: 10.1016/j.foodchem.2018.10.060
[37] YE S J, LI H C, YANG W L, et al. Accurate determination of interfacial protein secondary structure by combining interfacial-sensitive amide I and amide III spectral signals[J]. Journal of the American Chemical Society,2014,136(4):1206−1209. doi: 10.1021/ja411081t
[38] 谢孟峡, 刘媛. 红外光谱酰胺Ⅲ带用于蛋白质二级结构的测定研究[J]. 高等学校化学学报,2003(2):226−231. [XIE M X, LIU Y. Studies on amide Ⅲ infrared bands for the secondary structure determination of proteins[J]. Chemical Journal of Chinese Universities,2003(2):226−231. doi: 10.3321/j.issn:0251-0790.2003.02.007 [39] YE M P, ZHOU R, Shi Y R, et al. Effects of heating on the secondary structure of proteins in milk powders using mid-infrared spectroscopy[J]. Journal of Dairy Science,2017,100(1):89−95. doi: 10.3168/jds.2016-11443
[40] 杨岚, 成玉梁, 郭亚辉, 等. 热处理强度对大豆分离蛋白凝胶形成能力的影响[J]. 大豆科学,2018,37(1):141−148. [YANG L, CHENG Y L, GUO Y H, et al. Effect of heat treatment conditions on gel formation ability of soybean protein isolate[J]. Soybean Science,2018,37(1):141−148. [41] WANG Z J, LEE T, LIM B, et al. Relationship between secondary structure and surface hydrophobicity of soybean protein isolate subjected to heat treatment[J]. Journal of Chemistry,2014,7:1−10.
[42] 王旭峰. CaSO4诱导大豆分离蛋白乳状液凝胶性质影响因素的研究[D]. 无锡: 江南大学, 2017. WANG X F. Study of influencing factors on the properties of soy protein isolate emulsion gels induced by CaSO4[D]. Wuxi: Jiangnan University, 2017.
[43] WANG Y T, YANG F, Wu M, et al. Synergistic effect of pH shifting and mild heating in improving heat induced gel properties of peanut protein isolate[J]. LWT- Food Science and Technology,2020:131.
-
期刊类型引用(5)
1. 胡烘陶，王晶，字成庭，孙培元. 天然化合物基于Notch通路抑制肿瘤的研究进展. 食品安全质量检测学报. 2024(05): 138-146 .
百度学术
2. 刘馨颐，梁晓杰，马静阁，魏峰. 香菇多糖的生物活性及在鸡、猪养殖中的应用研究进展. 中国畜牧杂志. 2024(04): 64-69 . 百度学术
3. 李俊生，管丽，李嘉慧，夏至，谭冲，左金龙. 香菇多糖提取、结构特征及生物活性研究进展. 中国调味品. 2024(09): 208-214 . 百度学术
4. 王大军，徐红伟，王亮，彭亚南. 增强CT对胰腺癌的周围血管侵犯的评估价值分析. 中国CT和MRI杂志. 2024(11): 106-108 . 百度学术
5. 刘俊杰，梁家，庞天舒，薛佳龙，刘德纯. 香菇多糖通过IL-6/STAT3通路对AOM/DSS诱导结肠炎相关结直肠癌的抑制作用及机制. 肿瘤防治研究. 2024(11): 908-912 . 百度学术
其他类型引用(0)
下载:
计量
- 文章访问数: 384
- HTML全文浏览量: 248
- PDF下载量: 52
- 被引次数: 5
