Preparation and Sustained-Release Property of Chitosan Maleate Hydrogel with pH Response
-
摘要: 本实验旨在构筑具有pH响应性能的生物基水凝胶药物缓释载体。以马来酸为离子交联剂，构筑了壳聚糖水凝胶（CS–Ma–Gel）；负载模型药物阿莫西林（Am）制备了载药水凝胶（Am/CS-Ma-Gel），利用红外光谱、紫外光谱、扫描电子显微镜等表征了其结构和形貌并研究了其在不同pH介质中的溶胀性能和药物缓释性能。结果表明，Am较好地分散于CS–Ma–Gel水凝胶中，无分相现象；凝胶溶胀性能和药物缓释性能展现了pH响应性，在pH2.00、4.00、6.86和9.18的介质中，溶胀率分别为800%、2200%、760%和1300%；42 h累计Am释药率分别为24.6%、70.4%、35.7%和50.4%，释药能力与溶胀性能呈现正相关，而且酸性、碱性介质中的溶胀率、释药率高于中性介质。Am/CS-Ma-Gel制备方法简单、绿色，展现两性离子型pH响应水凝胶特性，为开发新型壳聚糖缓释材料奠定理论和实验基础。Abstract: Chitosan hydrogel (CS–Ma–Gel) was constructed by ionic crosslinking of maleic acid. Taking Amoxicillin (Am) as the model drug, the drug loaded hydrogel (Am/CS-Ma-Gel) was prepared. The structure and morphology of the hydrogels were characterized by FT-IR, UV-Vis, SEM and so on. The swelling property and drug sustained release behavior for the hydrogels were investigated in different pH media. The experiment results indicated that Am was uniformly dispersed in CS–Ma–Gel hydrogel network without phase separation. Both the swelling property and Am sustained release behavior for the hydrogels exhibited pH responsiveness. In pH 2.00, 4.00, 6.86 and 9.18 media, the swelling rates of CS-Ma-Gel were 800%, 2200%, 760% and 1300%, respectively. Cumulative drug release rates of Am/CS-Ma-Gel were 24.6%, 70.4%, 35.7% and 50.4% for 42 h, respectively. The swelling rate and drug cumulative release rate in acidic and alkaline media were higher than those in neutral media, and the drug release capacity was positively correlated with the swelling property. The preparation method of Am/CS–Ma–Gel is simple and green. Am/CS–Ma–Gel shows the characteristics of amphoteric ionic pH-responsive hydrogel. The research lays a theory and experiment foundation for the development of chitosan sustained release materials.
-
Keywords:
- chitosan maleate /
- hydrogel /
- pH responsiveness /
- swelling /
- sustained release
-
水凝胶是一种具有三维网络结构、良好溶胀性能和响应性能的功能软物质，在药物缓释、组织工程、抗菌材料等领域应用广泛[1-2]。响应性水凝胶能够感应外界环境刺激（如pH、温度、酶、离子等），控制药物释放[3-4]。其中，pH响应型水凝胶在药物缓释体系中研究最广泛，主要由于人体生理环境、病灶区域的pH变化，水凝胶产生溶胀或收缩，进而缓释药物。pH响应型水凝胶网络结构中一般含有pH敏感的酸性、碱性基团（羧基、磺酸基或氨基等）或基于pH响应的动态共价键。根据响应型基团又可分为阴离子型、阳离子型和两性离子型pH响应性水凝胶药物缓释体系[5]。
壳聚糖是甲壳素脱乙酰化产物，自然界中存在的唯一碱性多糖，含有大量的氨基和羟基活性基团，具有良好的生物相容性、成膜性、凝胶性和吸附性等，为其功能化提供方便[6-9]。离子交联壳聚糖制备的聚阳离子型水凝胶在酸性介质中展现良好的溶胀性能[10-12]；羧甲基改性壳聚糖制备的阴离子型水凝胶在碱性介质中展现良好溶胀性能[13]。接枝聚合物-丙烯酸壳聚糖分子结构包含酸性和碱性基团，其在酸性、碱性介质中比中性介质中的溶胀度大，表现出两性离子型特性[14]。Panda等利用分子结构中同时存在酸性、碱性基团的小分子二肽自组装构筑的水凝胶在酸性、碱性介质中释药能力高于中性介质[15]，展现了两性离子型水凝胶特性。两性离子型水凝胶由于其独特的pH响应性能，在药物缓释、组织工程、传感器研究等方面应用范围更加广泛[16]。然而，两性离子型pH响应壳聚糖水凝胶在药物缓释方面的研究未见报道。
马来酸在食品、医药等方面应用广泛[17]。本课题组对壳聚糖马来酸盐（CS–Ma）的研究表明，马来酸作为一种不饱和二元酸，一个羧基使壳聚糖氨基质子化，二者发生静电作用；另一个羧基与氨基发生氢键作用，不饱和二元酸分子交联两个壳聚糖分子链，马来酸分子间π–π作用促进超分子自组装[18]。CS–Ma分子结构中存在羧基、氨基等酸性、碱性基团，有望构筑两性离子型pH响应壳聚糖水凝胶。有些保健食品或营养素微溶于水，易溶于碱性溶液，分子结构中可能存在酚羟基、氨基和羧基等基团。利用Na2CO3溶液调控CS-Ma分子间氢键、静电等非共价键作用使其胶凝化过程中，不仅可以改善这类物质的溶解性能，使其良好地分散在水凝胶中，而且可能改善其缓释性能。以阿莫西林（Am）为模型，研究CS-Ma凝胶体系的溶胀性能、缓释性能的pH响应性，为开发新型壳聚糖基pH响应缓释载体提供理论依据和实验基础。
1. 材料与方法
1.1 材料与仪器
壳聚糖 脱乙酰度85.7%，粘度200 cps，济南海得贝海洋生物工程有限公司；马来酸 分析纯，天津市化学试剂一厂；pH缓冲剂 上海伟业仪器厂；阿莫西林 分析纯，上海衡山药业有限公司。
Nicolet is5傅里叶变换红外光谱仪 美国赛默飞世尔科技有限公司；UV-2600紫外可见分光光度计 日本岛津企业管理有限公司；TM3030台式扫描电子显微镜 日本株式会社日立高新技术那珂事业所；LGJ–18真空冷冻干燥机 北京松源华兴科技发展有限公司。
1.2 实验方法
1.2.1 CS–Ma–Gel制备方法
1.2.1.1 CS–Ma浓度对凝胶的影响
根据文献[18]方法制备CS-Ma。分别称取2.5、5.0、10.0、20.0、25.0 mg CS-Ma置于5 mL螺口瓶中，加入1.0 mL蒸馏水，搅拌至溶解。然后，分别加入0.5 mL质量分数4%的Na2CO3溶液，室温下搅拌0.5 h，利用“倒管”实验[19]观察CS-Ma浓度对凝胶行为的影响。
1.2.1.2 Na2CO3浓度对凝胶的影响
称取20.0 mg CS-Ma置于5 mL螺口瓶中，加入1.0 mL蒸馏水，搅拌至溶解，然后分别加入0.5 mL质量分数为0.5%、1.0%、2.0%、3.0%、4.0%、5.0%的Na2CO3溶液，室温下搅拌0.5 h，利用“倒管”实验观察Na2CO3溶液浓度对凝胶行为的影响。
1.2.2 载药CS-Ma-Gel的制备方法
称取0.20 g CS–Ma置于 50 mL烧杯中，加入10 mL蒸馏水，充分搅拌至全部溶解，再加入0.02 g阿莫西林（Am），搅拌均匀，最后加入5 mL质量分数4%的Na2CO3溶液，室温下搅拌0.5 h，得到包埋Am的壳聚糖水凝胶（Am/CS-Ma-Gel），冷冻干燥，备用。
1.2.3 测试与表征
1.2.3.1 结构表征方法
a. 红外光谱（FT–IR）分析：分别取少量的CS-Ma、Am，冷冻干燥的CS-Ma-Gel、Am/CS-Ma-Gel和适量KBr粉末混合，充分研磨，装入模具，15 MPa下压片1 min，测绘红外光谱[12]。采集参数：扫描范围4000~500 cm−1，分辨率4 cm−1，扫描次数16次。
b. 扫描电子显微镜（SEM）观察：将CS-Ma-Gel、Am/CS-Ma-Gel样品分别放入无水乙醇中，充分搅拌分散，转移到单晶硅片上，真空干燥24 h，喷金60 s，利用SEM观察形貌，放大倍率18000倍。
c. 紫外光谱（UV）分析：分别取2 mL CS-Ma溶液、Am溶液于1 cm比色皿中，测绘紫外光谱。分别取少量CS–Ma–Gel、Am/CS-Ma-Gel于0.1 cm的比色皿中，测绘紫外光谱[19]。设置扫描波长范围为200~400 nm。
1.2.3.2 CS-Ma-Gel溶胀性能测定
分别取pH2.00（HCl溶液）、4.00、6.86和9.18的标准缓冲溶液25 mL于50 mL烧杯中，称量后的干凝胶片置入其中，每隔一段时间取出凝胶片，用滤纸将表面水擦干，称重，记录，重复以上操作，每个实验平行三次，计算平均值，按下式计算干凝胶溶胀率（SR，%）[19]：
SR(%)=mt−m0m0×100 式中：m0表示干CS-Ma-Gel质量，g；mt表示溶胀后的CS-Ma-Gel质量，g。
1.2.3.3 Am/CS-Ma-Gel药物释放率测定
称取0.01 g干Am/CS-Ma-Gel，装入无纺布袋中，浸入不同pH的介质中，每间隔一定时间，取出2 mL溶液于比色皿中，测定吸光度值，利用相应的标准曲线计算Am浓度，每个实验平行三次，计算平均值，按下式计算累计释放率（Q，%）[20]：
Q(%)=Cn×Vm0×100 式中：Q表示Am释放率，%；Cn表示第n次溶液中Am的浓度，mg/mL；V表示浸泡溶液的体积，mL；m0表示Am/CS-Ma-Gel中Am的质量，mg。
1.3 数据处理
采用Origin 8.5软件，多曲线叠加绘制红外、紫外光谱图，溶胀和药物释放测定实验重复3次，数据结果用“平均值±标准差”表示并绘制图谱。
2. 结果与分析
2.1 CS-Ma-Gel制备
2.1.1 CS-Ma浓度对凝胶的影响

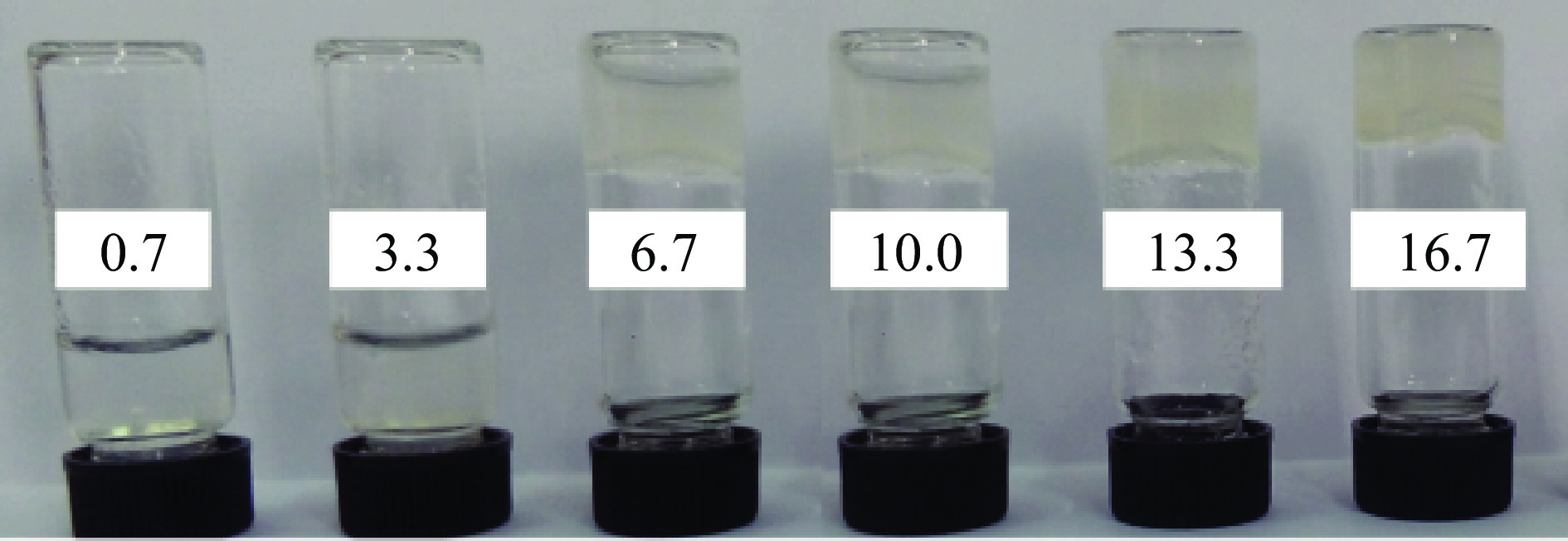

按照实验方法“1.2.1.1”，“倒管”实验结果如图1所示。由图1可以看出，当瓶中CS–Ma浓度为6.7 mg/mL时，凝胶开始形成；浓度为13.3 mg/mL时，凝胶完全。因此，CS–Ma临界成胶浓度为13.3 mg/mL。
![]()
图 1 CS–Ma浓度对胶凝行为的影响注：螺口瓶上数值为瓶中CS-Ma浓度（mg/mL）。Figure 1. Effect of CS-Ma solution concentration on CS–Ma gelation2.1.2 Na2CO3溶液浓度对凝胶的影响
按照实验方法“1.2.1.2”，“倒管”实验结果如图2所示。
![]()

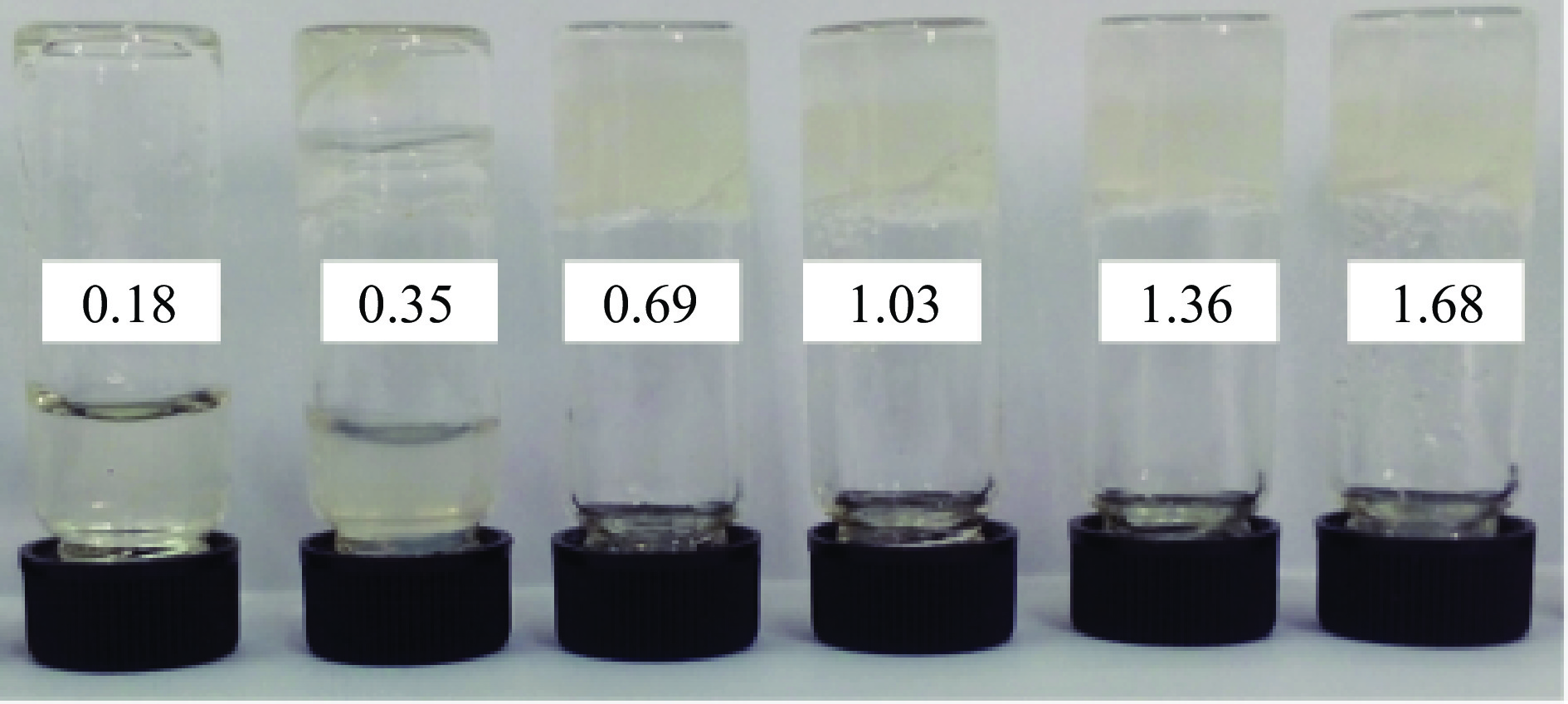

图 2 Na2CO3溶液浓度对凝胶行为的影响注：螺口瓶上数值为瓶中Na2CO3溶液的浓度（%）。Figure 2. Effect of NaCO3 solution concentration on CS–Ma gelation凝胶是凝胶因子的溶解与沉淀达到平衡时的介稳状态[21]。由图2可知，当Na2CO3溶液浓度为1.36%时凝胶完全，可能是由于壳聚糖的–NH3+部分去质子化–NH2，马来酸的–COOH部分离子化–COO–，该条件下壳聚糖与马来酸之间的静电作用（–NH3+···–COO–）、氢键作用（–COOH···–NH2）较强，有利于分子间的超分子组装，凝胶形成。
通过以上实验可知，CS–Ma的临界成胶浓度为13.3 mg/mL，Na2CO3溶液质量分数为1.36%。
2.2 CS–Ma–Gel结构表征
2.2.1 红外光谱分析结果

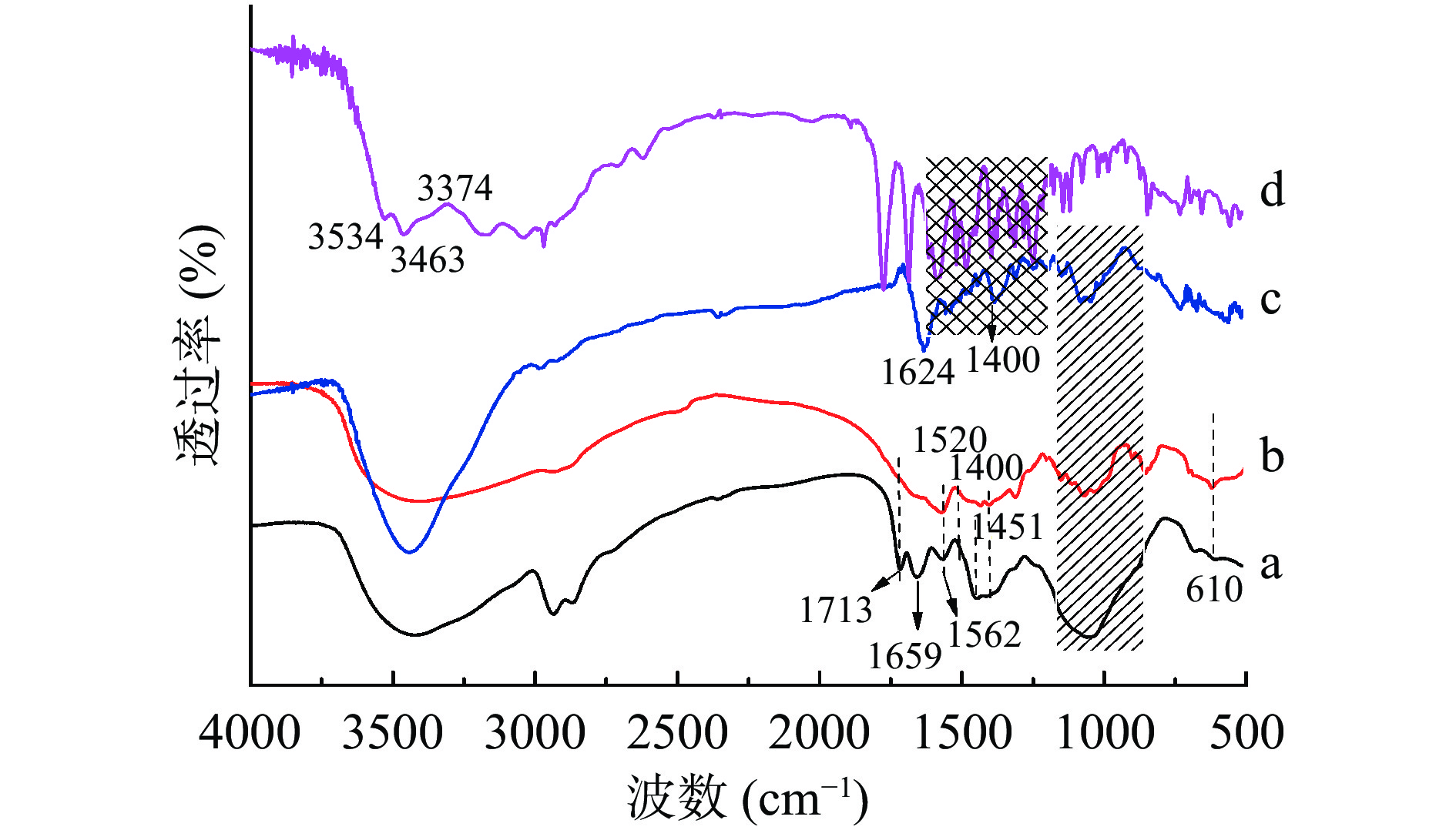

由CS–Ma的红外光谱（图3（a））可知：1659 cm−1处为马来酸C=C双键与壳聚糖酰胺I带（νC=O）的重叠峰；CS–Ma在1451 cm−1，610 cm−1处出现马来酸=C–H伸缩振动和变形振动峰；在CS–Ma红外光谱中，壳聚糖1595 cm−1处的酰胺II带（δN-H）和氨基（δN-H）弯曲振动峰质子化后红移至1562 cm−1而且加强；CS–Ma在1400 cm−1处出现–COO–特征振动峰，而且在1713 cm−1处仍然保留–COOH振动峰，以上现象表明，壳聚糖分子链上成功引入马来酸分子，壳聚糖的–NH3+与马来酸–COO–发生静电作用[18]。由CS–Ma–Gel的红外光谱（图3（b））可知，CS–Ma凝胶后，1562 cm−1处振动峰蓝移，1713 cm−1处–COOH振动峰减弱，1520 cm−1出现新特征峰，主要是壳聚糖的–NH3+部分去质子化–NH2，马来酸的–COOH部分离子化–COO–，它们之间发生静电、氢键等作用[12,22-23]，交联凝胶形成。由Am/CS–Ma–Gel的红外光谱（图3（c））可知，在1624 cm−1，1400 cm−1处出现–COO–伸缩振动峰[24]，在1172~891 cm−1区间（图3斜线阴影区）出现糖环中C–O–C和C–O振动峰和β糖苷键的特征峰[25]，在1620~1200 cm−1区间（图3方格阴影区）内出现Am（图3（d））复杂的振动峰；Am（图3（d））3534 cm−1，3374 cm−1，3463 cm−1处的氨基，羟基振动峰，在Am/CS–Ma–Gel的红外光谱图（图3（c））中发生明显变化。以上变化表明Am与壳聚糖之间发生氢键、静电作用，可能发生共组装。
![]()
图 3 凝胶及原料红外光谱注：a为CS–Ma；b为CS–Ma–Gel；c为Am/CS–Ma–Gel；d为Am。Figure 3. FT-IR spectra of xerogel and raw material powder2.2.2 紫外光谱表征

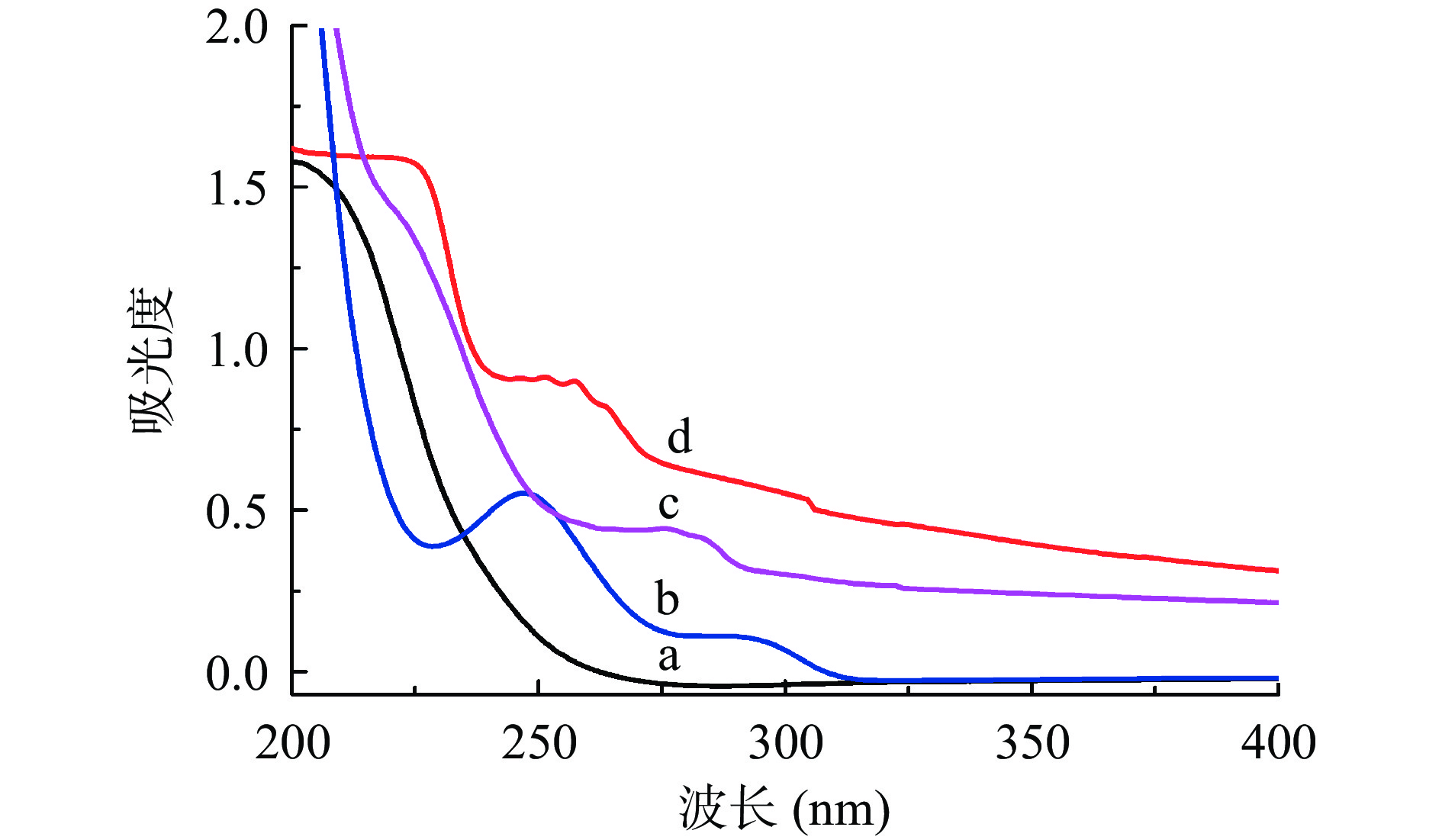

由图4（a）表明，CS–Ma溶液在211 nm处最大吸收峰归属于马来酸的不饱和双键特征峰[17]；在CS–Ma–Gel中，该吸收峰加宽而且发生红移，并在260 nm附近产生新的吸收峰（图4（c）），表明在CS–Ma–Gel形成过程中，分子间发生π–π超分子相互作用[18]。Am溶液在248和290 nm特征吸收峰归属于苯酚特征峰（图4（b）），在Am/CS–Ma–Gel中，Am溶液290 nm处的特征吸收峰蓝移至280 nm（图4（d）），说明Am发色团在凝胶过程中发生H–聚集[26]。
![]()
图 4 原料溶液及凝胶的紫外光谱注：a为CS–Ma溶液；b为Am溶液；c为CS–Ma–Gel；d为Am/CS–Ma–Gel。Figure 4. UV spectra of gels and raw material solution2.2.3 电子扫描显微镜表征

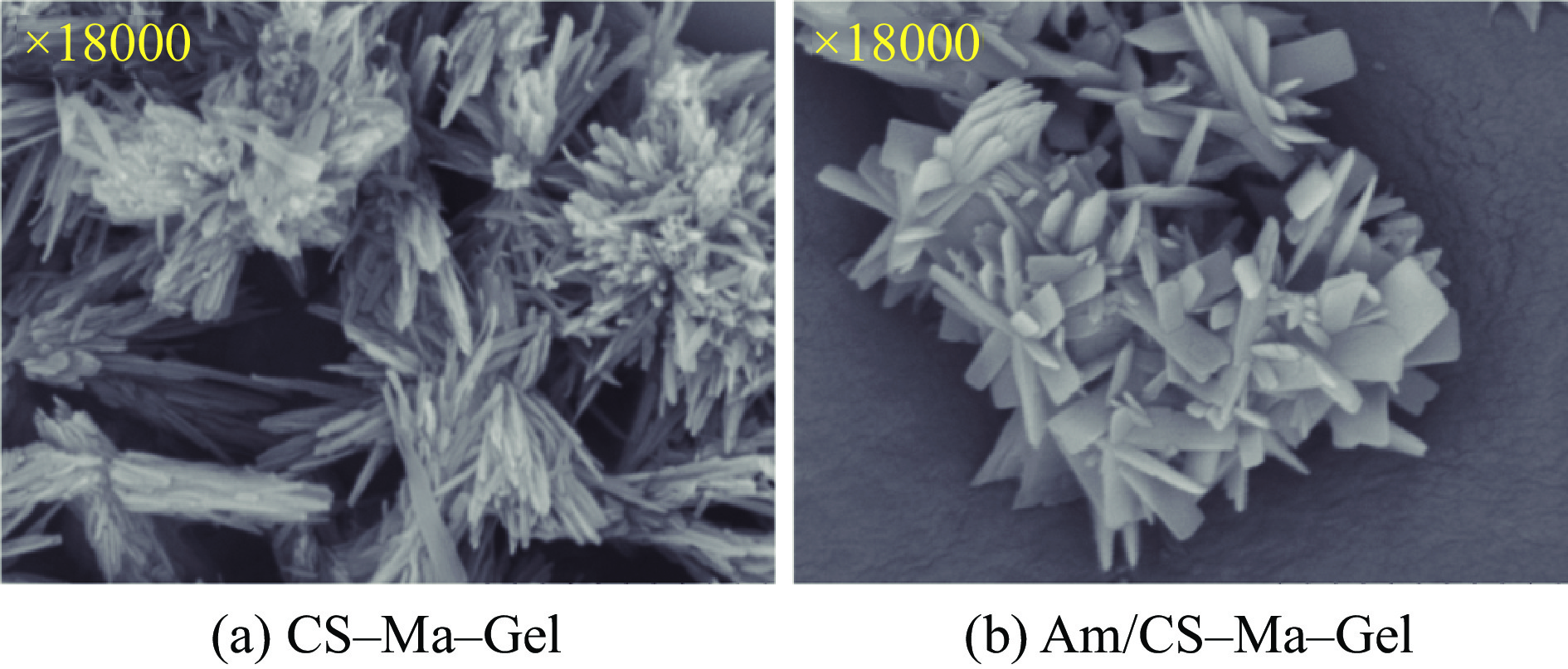

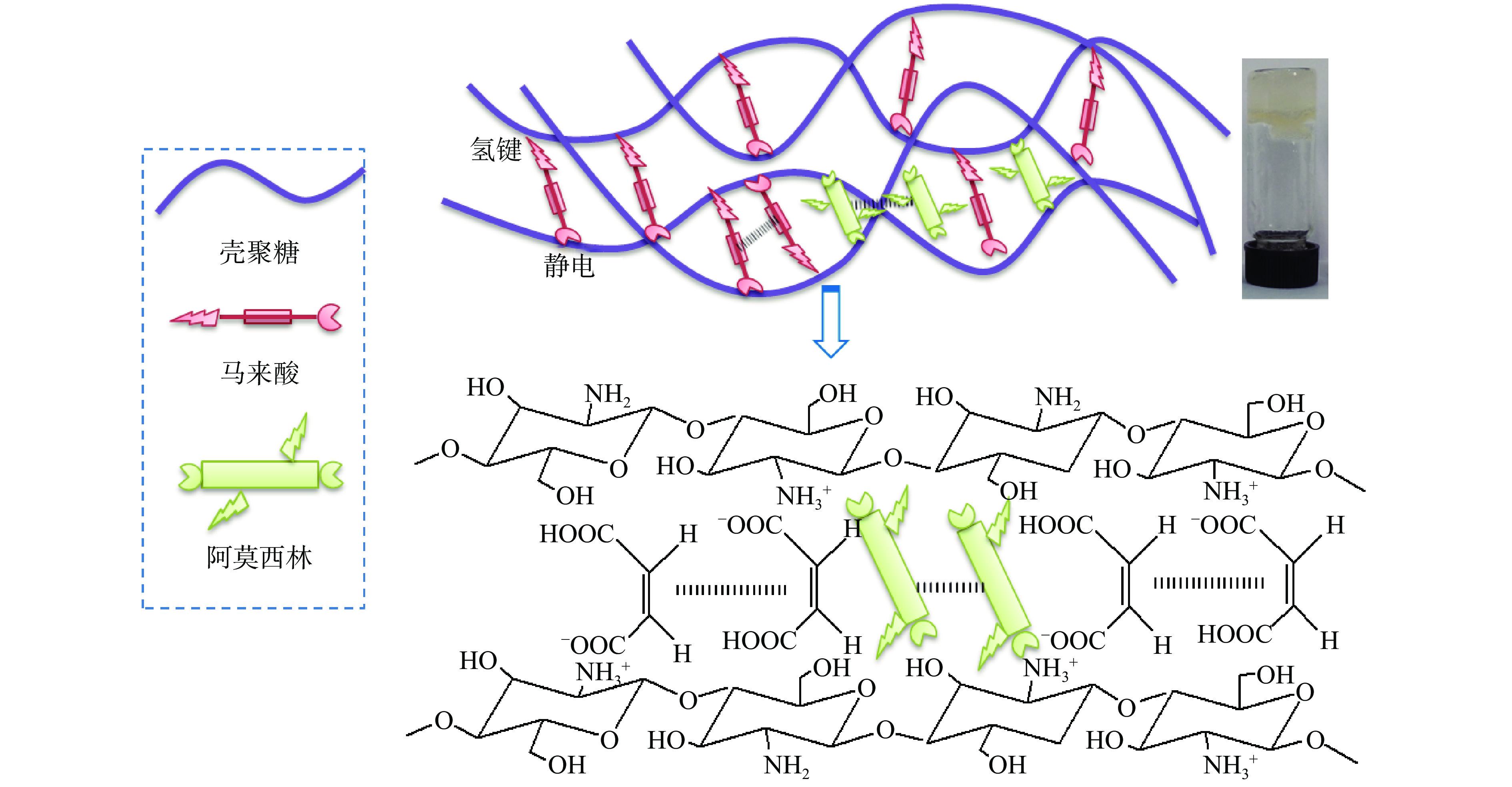

由图5（a）可以看出，CS–Ma–Gel微观形貌为纤维状。正如红外光谱（图3）、紫外光谱（图4）表征表明，CS–Ma–Gel形成过程中分子间发生氢键、静电、π–π堆积等非共价键作用，壳聚糖分子链间通过马来酸分子交联进行超分子有序组装，形成纤维结构（图6）。由图5（b）可以看出，载药凝胶Am/CS–Ma–Gel微观结构为片状，结构均匀，没有分相现象。红外光谱（图3）、紫外光谱（图4）表明，Am与壳聚糖分子之间存在氢键、静电作用而且自身发生H–聚集。以上结果表明，Am较好地分散在CS–Ma–Gel的网状结构中而且参与了超分子组装（图6），微观结构由CS–Ma–Gel较细的纤维结构变成Am/CS–Ma–Gel的片状结构。
![]()
图 5 CS–Ma–Gel和Am/CS–Ma–Gel 的电子扫描显微镜图Figure 5. SEM images of CS–Ma–Gel and Am/CS–Ma–Gel2.3 CS–Ma–Gel溶胀性能

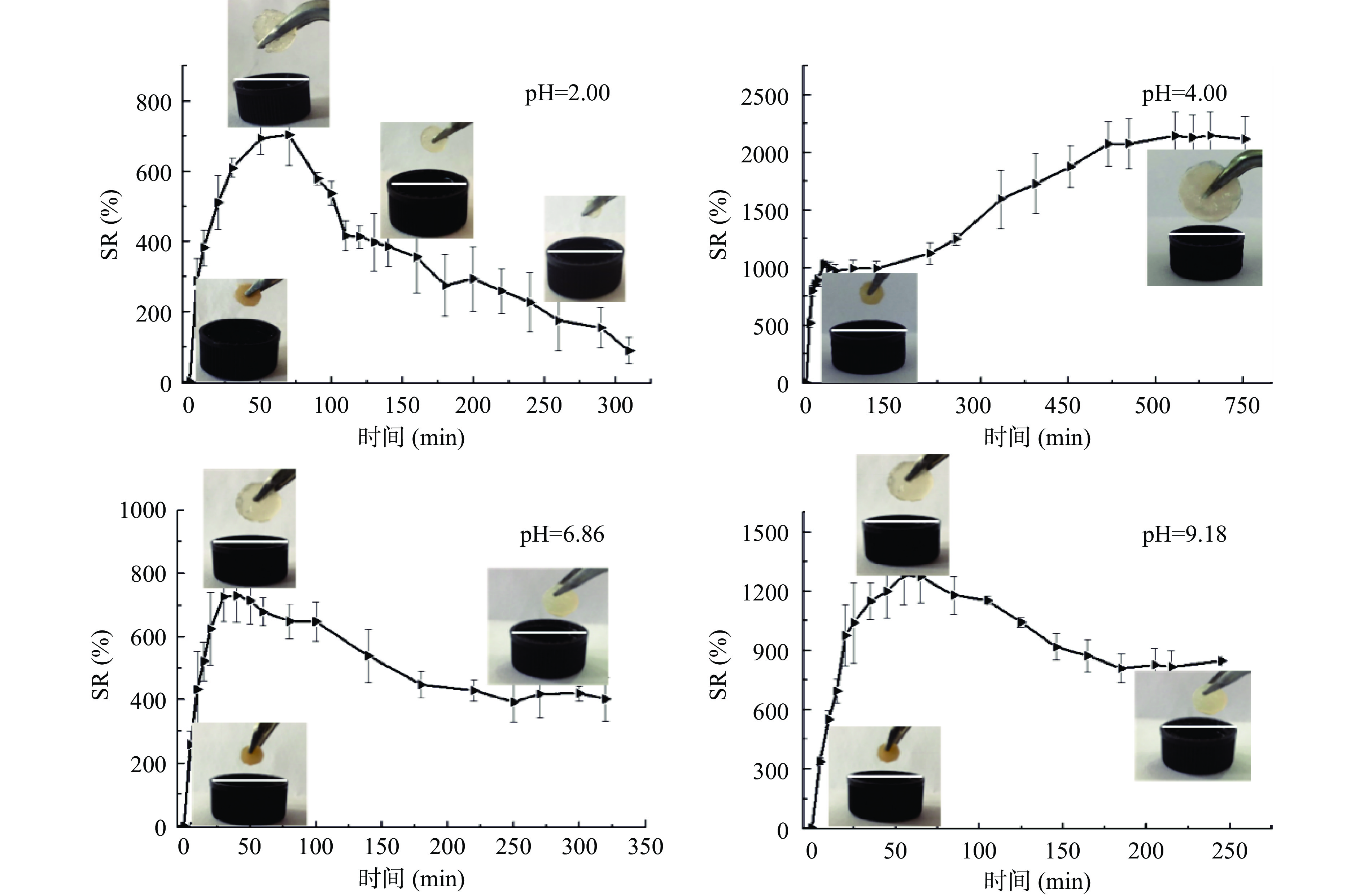

在不同pH介质中，CS–Ma–Gel溶胀性能如图7所示。由图7可知，在pH2.00酸性介质中，CS–Ma–Gel的溶胀率先增大后减小；由凝胶照片可以看出，凝胶体积先增大又不断减小，在酸性环境中，壳聚糖分子溶胀后不断溶解的结果。在pH4.00的介质中，随着时间的延长，CS–Ma–Gel的溶胀率不断增加，最后趋于平衡，最大溶胀率为2200%。由凝胶照片可以看出，当CS–Ma–Gel达到溶胀饱和时，凝胶片体积增大，仍能保持原来形状，可能是由于该pH条件下，壳聚糖氨基以–NH2和质子化–NH3+形式存在，马来酸羧基以–COOH和离子化–COO–形式存在，不仅使CS–Ma–Gel网络中有充分的电荷，具有较强的亲水性能和较高的渗透压[27]，而且还具有较强的静电作用和氢键作用，保持凝胶网络不被破坏，使CS–Ma–Gel只溶胀不溶解。在pH6.86的介质中，随着时间的延长，CS–Ma–Gel的溶胀率先增加后减小，然后趋于平衡。由凝胶照片可以看出，CS–Ma–Gel达到最大溶胀率760%后，凝胶体积又开始缩小，但没有发现溶解迹象，平衡溶胀率为410%。壳聚糖氨基的pKa为6.2~6.8[28]，在中性条件下，壳聚糖质子化–NH3+不断去质子化，凝胶网络带电性逐渐降低，渗透压减小，外界缓冲溶液渗透压大于凝胶内部渗透压，凝胶网络中的水不断渗出，溶胀性能减小。在pH9.18的介质中，随着时间的延长，CS–Ma–Gel的溶胀率先增加后减小，然后趋于平衡。由凝胶照片可以看出，CS–Ma–Gel达到最大溶胀率1300%后，凝胶体积又开始缩小，但没有发现溶解迹象，平衡溶胀率为820%。碱性条件下，壳聚糖质子化–NH3+不断去质子化，凝胶网络正电荷减少，导致壳聚糖分子链伸展能力和渗透压降低，因而溶胀能力下降；然而，马来酸的pKa2为6.23，在碱性条件下马来酸的第二个–COOH离子化–COO–，负电荷增加，凝胶网络带电性得到一定补偿，渗透压被保持，最后平衡溶胀率820%，明显高于中性条件下的平衡溶胀率410%。
![]()
图 7 CS–Ma–Gel 在不同pH介质中溶胀曲线（n=3）Figure 7. Swelling ratio curves of CS–Ma–Gel in different pH media (n=3)在不同pH介质中，开始阶段CS–Ma–Gel的溶胀率均快速增加，这主要由于离子型凝胶接触水后，凝胶网络内渗透压大，水被吸入[27]，壳聚糖高分子链上质子化–NH3+互相排斥，分子链伸展，凝胶溶胀。在pH2.00、4.00、6.86和9.18的介质中，CS–Ma–Gel最大溶胀率分别为800%、2200%、760%和1300%，这主要是由于随着介质pH的变化，壳聚糖–NH2和质子化–NH3+、马来酸-COOH和离子化–COO–以不同形式存在，使CS–Ma–Gel网络中电荷、亲水性能和渗透压大小不断变化导致凝胶溶胀性能变化。在酸性、碱性介质下，CS–Ma–Gel的溶胀性能比中性介质强，展现了两性离子型pH响应性水凝胶的特点，有望扩宽其在药物缓释体系中的应用[5]。
2.4 Am/CS–Ma–Gel药物释放行为
在不同pH介质中，Am/CS–Ma–Gel药物释放行为如图8所示。由图8可知，在pH2.00、4.00、6.86和9.18的介质中，Am/CS–Ma–Gel 42 h累计释药率分别为24.6%、70.4%、35.7%和50.4%，展现了pH响应性能。Am/CS–Ma–Gel最大释药率与CS–Ma–Gel的最大溶胀率呈正相关（图9）。在pH4.00酸性和pH9.18碱性环境下，Am/CS–Ma–Gel的药物释放性能比pH6.86中性介质效果好，具有两性离子型pH响应水凝胶特性，主要因为CS–Ma–Gel凝胶网络中存在酸、碱基团（如氨基和羧基），当环境pH发生变化时，水凝胶的溶胀或收缩实现靶向释药[29]。
![]()

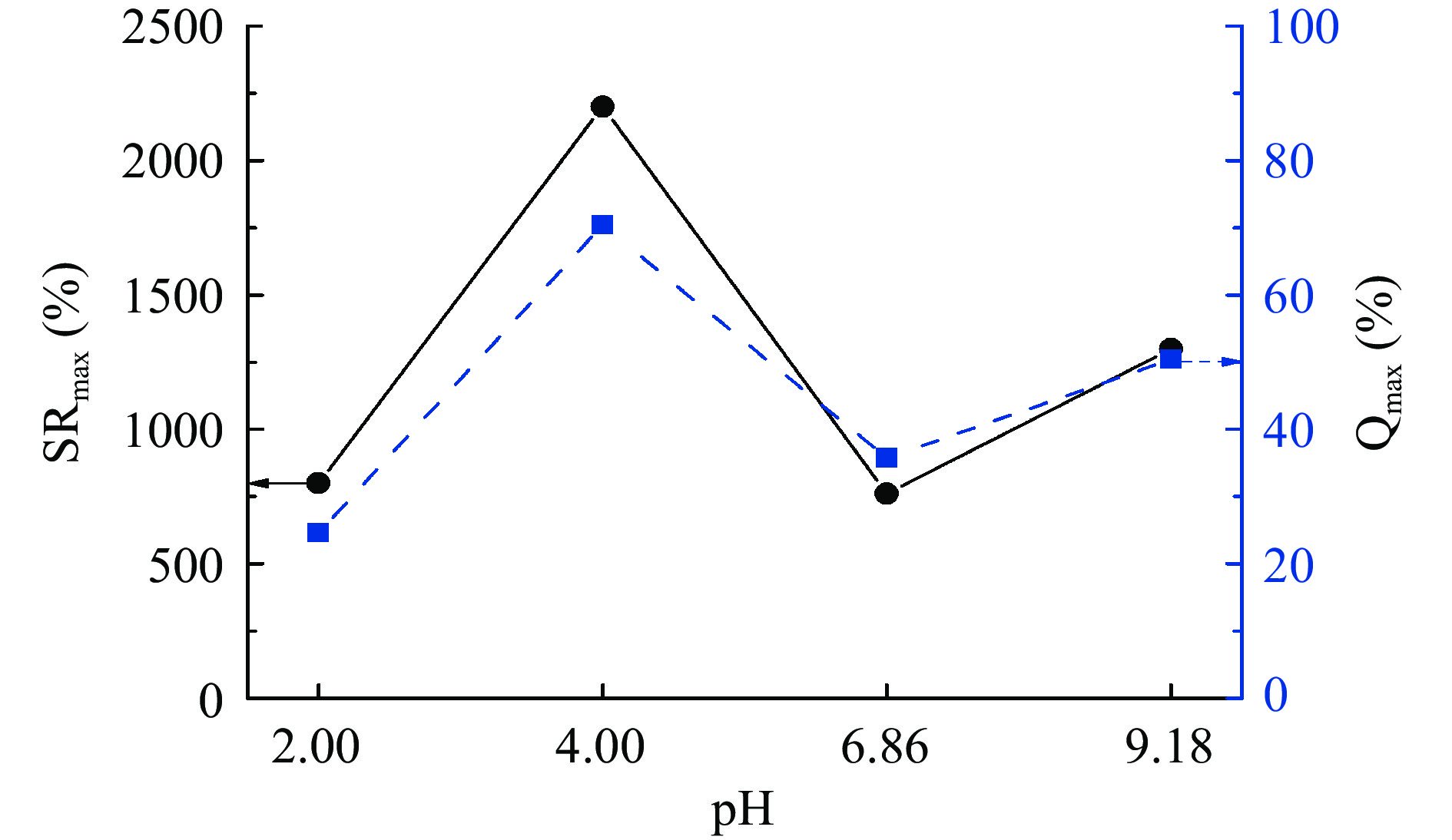

图 9 不同pH介质中最大溶胀率与药物最大释放率关系图Figure 9. Correlation curves between maximum swelling rate and maximum drug release rate由图8可知，在pH2.00、4.00、6.86和9.18的介质中，Am/CS–Ma–Gel在开始药物释放速率均较快，一方面是由于凝胶表面的Am释放到溶液中，另一方面是由于开始阶段CS–Ma–Gel溶胀速率快，随着时间的延长，溶胀能力逐渐减小（pH6.86、pH9.18）或溶胀速率减缓（pH4.00）（如图7），因而药物释放速率降低。在pH4.00酸性环境下，Am/CS–Ma–Gel具有最好的药物释放和缓释性能。由CS–Ma–Gel溶胀曲线（图7）所示，开始50 min快速溶胀，然后缓慢溶胀，10 h才达到溶胀平衡。Chen等[30]认为载药凝胶的释放分为三步，第一步是黏附于表面的药物释放，释放速率快；而后凝胶内部的药物基于溶胀药物释放，属于缓释阶段；最后是溶胀的凝胶由外向内被浸蚀，药物释放。在pH4.00介质中，Am释放过程符合该释放模型。在pH2.00酸性介质中，该凝胶释药量和释药速率均最小，这可能是由于较强酸性条件下，壳聚糖溶解，溶液粘稠，被包封的Am药物分子不能被释放出来。
马来酸交联壳聚糖构筑的CS–Ma–Gel展现了独特的pH响应性能，在弱酸性和碱性介质中均能展现较好的药物缓释性能，有利于其在特殊环境下的药物靶向释放。目前，离子交联和动态共价键交联的pH响应壳聚糖水凝胶，在药物缓释过程主要表现在酸性条件下缓释性能较好[10,31-32]，酸性、碱性条件下药物释放率高于中性条件下的两性离子型pH响应壳聚糖水凝胶未见文献报道。CS–Ma–Gel凝胶的溶胀特点和Am参与凝胶共组装共同克服了离子交联壳聚糖水凝胶（如三聚磷酸盐）的药物突释行为，10 min释药100%[33]，实现了载药凝胶的药物缓释性能和pH响应性。
3. 结论
以马来酸为离子交联剂，利用Na2CO3溶液调控分子间氢键作用、静电作用等超分子组装驱动力，构筑了离子交联的壳聚糖水凝胶。CS–Ma–Gel形成过程中，马来酸交联壳聚糖分子链有序组装成均匀纤维状结构，Am较好地分散在CS–Ma–Gel中并参与了超分子组装。在pH2.00、4.00、6.86和9.18的缓冲溶液中，CS–Ma–Gel溶胀率分别为800%、2200%、760%和1300%，酸性和碱性介质中溶胀率高于中性条件下的溶胀率，展现了两性离子型pH响应水凝胶的特点。在pH2.00、4.00、6.86和9.18的缓冲溶液中，Am/CS–Ma–Gel 42 h累计释药率分别为24.6%、70.4%、35.7%和50.4%，释药行为与溶胀性能呈现正相关，表明高分子凝胶的溶胀性能直接影响着其药物释放能力。CS–Ma–Gel制备方法简单、绿色，具有良好环境响应性，为两性离子型pH响应水凝胶的构筑提供简单方法，为开发壳聚糖新型药物缓释材料奠定了理论和实验基础。
-
![]()
图 1 CS–Ma浓度对胶凝行为的影响
注：螺口瓶上数值为瓶中CS-Ma浓度（mg/mL）。
Figure 1. Effect of CS-Ma solution concentration on CS–Ma gelation
![]()
图 2 Na2CO3溶液浓度对凝胶行为的影响
注：螺口瓶上数值为瓶中Na2CO3溶液的浓度（%）。
Figure 2. Effect of NaCO3 solution concentration on CS–Ma gelation
![]()
图 3 凝胶及原料红外光谱
注：a为CS–Ma；b为CS–Ma–Gel；c为Am/CS–Ma–Gel；d为Am。
Figure 3. FT-IR spectra of xerogel and raw material powder
![]()
图 4 原料溶液及凝胶的紫外光谱
注：a为CS–Ma溶液；b为Am溶液；c为CS–Ma–Gel；d为Am/CS–Ma–Gel。
Figure 4. UV spectra of gels and raw material solution
![]()
图 5 CS–Ma–Gel和Am/CS–Ma–Gel 的电子扫描显微镜图
Figure 5. SEM images of CS–Ma–Gel and Am/CS–Ma–Gel
![]()
图 7 CS–Ma–Gel 在不同pH介质中溶胀曲线（n=3）
Figure 7. Swelling ratio curves of CS–Ma–Gel in different pH media (n=3)
-
[1] CHANG H, LI C X, HUANG R L, et al. Amphiphilic hydrogels for biomedical applications[J]. Journal of Materials Chemistry B,2019,7(18):2899−2910. doi: 10.1039/C9TB00073A
[2] GUYOT C, CERRUTI M, LEROUGE S. Injectable, strong and bioadhesive catechol–chitosan hydrogels physically crosslinked using sodium bicarbonate[J]. Materials Science & Engineering C–Materials for Biological Applications,2021,118(1):111529.
[3] KARIMI A R, ROSTAMINEJAD B, RAHIMI L, Chitosan hydrogels cross–linked with tris (2-(2-formylphenoxy) ethyl) amine: swelling and drug delivery[J]. International Journal of Biological Macromolecules, 2018, 118: 1863–1870.
[4] SHARMA S, NANDAN G, ROHATGI P K, et al. Recent advances in self–healing materials[J]. Materials Today,2019,18:4729−4737.
[5] 蔡紫煊, 张斌, 姜丽阳, 等. 智能响应型水凝胶药物控释体系及其应用[J]. 化学进展,2019,31(12):1653−1668. [CAI Z X, ZHANG B, JIANG L Y, et al. Intelligent responsive hydrogels based controlled drug release systems and its applications[J]. Progress in Chemistry,2019,31(12):1653−1668. CAI Z X, ZHANG B, JIANG L Y, et al. Intelligent responsive hydrogels based controlled drug release systems and its applications[J]. Progress in Chemistry, 2019, 31(12): 1653–1668.
[6] DING F Y, LI H B, DU Y M, et al. Recent advances in chitosan–based self–healing materials[J]. Research on Chemical Intermediates,2018,44(8):4827−4840. doi: 10.1007/s11164-018-3339-7
[7] LI L, ZHANG P, LI C C, et al. In vitro/vivo antitumor study of modified–chitosan/ carboxymethyl chitosan “boosted” charge-reversal nanoformulation[J]. Carbohydrate Polymers,2021,269:118268. doi: 10.1016/j.carbpol.2021.118268
[8] 梁晓云, 赵王晨, 张晨, 等. 壳聚糖/EGCG@MNPs纳米复合包装对低温和常温贮藏蓝莓保鲜效果的影响[J]. 食品工业科技,2022,43(24):268−279. [LIANG X Y, ZHAO W C, ZHANG C, et al. Effects of chitosan/EGCG@MNPs nanocomposite packaging on preservation of blueberries stored at low temperature and normal temperature[J]. Science and Technology of Food Industry,2022,43(24):268−279. LIANG X Y, ZHAO W C, ZHANG C, et al. Effects of chitosan/EGCG@MNPs nanocomposite packaging on preservation of blueberries stored at low temperature and normal temperature[J]. Science and Technology of Food Industry, 2022, 43(24): 268-279.
[9] 黄承都, 艾硕, 刘纯友, 等. 壳聚糖/活性白土糖用复合脱色剂的制备及其吸附特性研究[J]. 食品工业科技,2022,43(8):76−83. [HUANG C D, AI S, LIU C Y, et al. Preparation and adsorption properties of chitosan/active claycomposite as sugar juice decolorization agent[J]. Science and Technology of Food Industry,2022,43(8):76−83. HUANG C D, AI S, LIU C Y, et al. Preparation and adsorption properties of chitosan/active claycomposite as sugar juice decolorization agent[J]. Science and Technology of Food Industry, 2022, 43(8): 76-83.
[10] EL-MAHROUK G M, ABOUL-EINIEN M H, MAKHLOUF A I. Design, optimization, and evaluation of a novel metronidazole–loaded gastro–retentive pH–sensitive hydrogel[J]. Aaps Pharmscitech,2016,17(6):1285−1297. doi: 10.1208/s12249-015-0467-x
[11] BERGER J, REIST M, MAYER J M, et al. Structure and interactions in covalently and ionically crosslinked chitosan hydrogel for biomedical applications[J]. European Journal of Pharmaceutics and Biopharmaceutics,2004,57:19−34. doi: 10.1016/S0939-6411(03)00161-9
[12] 杨上莹, 袁卉华, 易兵成. 柠檬酸改性壳聚糖水凝胶的制备与性能[J]. 功能高分子学报,2018,31(3):232−240. [YANG S Y, YUAN H H, YI B C. Fabrication and characterization of citric acid modified chitosan hydrogel[J]. Journal of Functional Polymers,2018,31(3):232−240. YANG S Y, YUAN H H, YI B C. Fabrication and characterization of citric acid modified chitosan hydrogel[J]. Journal of Functional Polymers, 2018, 31(3): 232–240.
[13] YU R, ZHANG Y, BARBOIU M, et al. Biobased pH–responsive and self–healing hydrogels prepared from O–carboxymethyl chitosan and a 3–dimensional dunamer as cartilage engineering scaffold[J]. Carbohydrate Polymers,2020,244:116471. doi: 10.1016/j.carbpol.2020.116471
[14] 张立彦, 李作为, 黎梅兰, 等. 丙烯酸接枝壳聚糖水凝胶的制备及其pH敏感性[J]. 化工进展,2008,27(4):585−589. [ZHANG L Y, LI Z W, LI M L, et al. Preparation of N-carboxyethl chitosan hydrogel and its pH-sensitivity[J]. Chemical Industry and Engineering Progress,2008,27(4):585−589. ZHANG L Y, LI Z W, LI M L, et al. Preparation of N-carboxyethl chitosan hydrogel and its pH-sensitivity[J]. Chemical Industry and Engineering Progress, 2008, 27(4): 585-589.
[15] PANDA J J, MISHRA A, BASU A, et al. Stimuli responsive self–assembled hydrogel of a low molecular weight free dipeptide with potential for tunable drug delivery[J]. Biomaromolecules,2008,9(8):2244−2250.
[16] 李平, 曾良鹏, 郭宏磊, 等. 两性离子水凝胶的研究进展[J]. 高分子学报,2020,51(12):1307−1320. [LI P, ZENG L P, GUO H L, et al. Research progress in zwitterionic hydrogels[J]. Acta Polymerica Sinica,2020,51(12):1307−1320. LI P, ZENG LP, GUO HL, et al. Research progress in zwitterionic hydrogels[J]. Acta Polymerica Sinica, 2020, 51(12): 1307-1320.
[17] 高翠英, 孟俊亮, 李彦威. 紫外分光光度法测定马来酸含量[J]. 太原理工大学学报,2008,39(3):230−231. [GAO C Y, MENG J L, LI Y W. Determination of the purity of maleic acid by UV spectrophotometry[J]. Journal of Taiyuan University of Technology,2008,39(3):230−231. GAO C Y, MENG J L, LI Y W. Determination of the purity of maleic acid by UV spectrophotometry[J]. Journal of Taiyuan University of Technology, 2008, 39(3): 230-231.
[18] 李英, 赵婉君, 叶霞, 等. 壳聚糖马来酸盐的制备及其膜性能[J]. 食品工业科技,2020,41(15):211−215. [LI Y, ZHAO W J, YE X, et al. Preparation of chitosan maleic salt and properties of its film[J]. Science and Technology of Food Industry,2020,41(15):211−215. LI Y, ZHAO W J, YE X, et al. Preparation of chitosan maleic salt and properties of its film[J]. Science and Technology of Food Industry, 2020, 41(15): 211-215.
[19] LIU C X, DONG C F, LIU S H, et al. Multiple chiroptical switches and logic circuit based on salicyl- imine- chitosan hydrogel[J]. Carbohyd Polymers,2021,257:117534. doi: 10.1016/j.carbpol.2020.117534
[20] 李煦, 董翠芳, 刘长霞, 等. 负载花色苷的壳聚糖-水杨醛水凝胶的制备及性能[J]. 食品工业科技,2023,44(9):111−118. [LI X, DONG C F, LIU C X, et al. Preparation and properties of chitosan salicylaldehyde hydrogel loaded with anthocyanins[J]. Science and Technology of Food Industry,2023,44(9):111−118. LI X, DONG C F, LIU C X, et al. Preparation and properties of chitosan salicylaldehyde hydrogel loaded with anthocyanins[J]. Science and Technology of Food Industry, 2023, 44(9): 111–118.
[21] ESTROFF L A, HAMILTO A D. Water gelation by small organic molecules[J]. Chemical Reviews,2004,104(3):1201−1217. doi: 10.1021/cr0302049
[22] 回瑞华, 关崇新, 侯冬岩. 羧酸及其盐红外光谱特性的研究[J]. 鞍山师范学院学报,2001,3(1):95−98. [HUI R H, GUAN C X, HOU D Y. Study on IR characteristics of carboxylic acid and their salts[J]. Journal of Anshan Normal University,2001,3(1):95−98. HUI R H, GUAN C X, HOU D Y. Study on IR characteristics of carboxylic acid and their salts[J]. Journal of Anshan Normal University, 2001, 3(1): 95-98.
[23] 叶霞, 刘长霞, 张泽平. 壳聚糖醋酸盐的制备及其油脂吸附性能研究[J]. 现代食品科技,2019,35(9):258−264. [YE X, LIU C X, ZHANG Z P. The preparation of chitosan acetate salt and its fat-binding capacity[J]. Modern Food Science & Technology,2019,35(9):258−264. YE X, LIU C X, ZHANG Z P. The preparation of chitosan acetate salt and its fat-binding capacity[J]. Modern Food Science & Technology, 2019, 35(9): 258–264.
[24] 林贤福. 现代波谱分析方法[M]. 上海: 华东理工大学出版社, 2009, 33 LIN X F. Modern spectral analysis methods[M]. Shanghai: East China University of Science and Technology Press, 2009, 33.
[25] 董翠芳, 王洪玲, 刘长霞, 等. pH响应的壳聚糖–糠醛水凝胶的构筑及自愈合性能[J]. 高分子材料科学与工程,2020,36(11):127−133. [DONG C F, WANG H L, LIU C X, et al. Fabrication of pH responsive chitosan–furfural hydrogel and its self-healing ability[J]. Polymeric Materials Science and Engineering,2020,36(11):127−133. DONG C F, WANG H L, LIU C X, et al. Fabrication of pH responsive chitosan–furfural hydrogel and its self-healing ability[J]. Polymeric Materials Science and Engineering, 2020, 36(11): 127–133.
[26] GAROFF R A, LITZINGER E A, CONNOR R E, et al. Helical aggregation of cyanine dyes on DNA templates: effect of dye structure on formation of homo and hetero aggregates[J]. Langmuir,2002,18(16):6330−6337. doi: 10.1021/la025742f
[27] 李云龙, 林松柏, 肖春妹, 等. 高吸水树脂吸水机理的探讨[J]. 材料导报,2004,18(III):230−232. [LI Y L, LIN S B, XIAO C M, et al. Study on water absorbing mechanism of super absorbent resin[J]. Materials Reports,2004,18(III):230−232. LI Y L, LIN S B, XIAO C M, et al. Study on water absorbing mechanism of super absorbent resin[J]. Materials Reports, 2004, 18(III): 230–232.
[28] ANTHONSEN M W, VARUM K M, SMIDSPOD O. Solution properties of chitosans: conformation and chain stiffness of chitosans with different degrees of N-acetylation[J]. Carbohydrate Polymers,1993,22(3):193−201. doi: 10.1016/0144-8617(93)90140-Y
[29] RODRÍGUEZ R, ALVAREZ–LORENZO C, CONCHEIRO A. Cationic cellulose hydrogels: kinetics of the crosslinking process and characterization as pH/ion sensitive drug delivery systems[J]. Journal of Controlled Release,2003,86(2/3):253265.
[30] CHEN S L, LIU M Z, JIN S P, et al. Preparation of ionic-crosslinked chitosan-based gel beads and effect of reaction conditions on drug release behaviors[J]. International Journal of Pharmaceutics,2008,349:180−187. doi: 10.1016/j.ijpharm.2007.08.029
[31] ZHANG Y L, FU C K, LI Y S, et al. Synthesis of an injectable, self-healable and dual responsive hydrogel for drug delivery and 3D cell cultivation[J]. Polymer Chemistry,2017,8(3):537−544. doi: 10.1039/C6PY01704E
[32] KARIMI A R, BAHAREH R, LEILA R, et al. Chitosan hydrogels cross–linked with tris (2-(2-formylphenoxy) ethyl) amine: swelling and drug delivery[J]. International Journal of Biological Macromolecules,2018,118:1863−1870. doi: 10.1016/j.ijbiomac.2018.07.037
[33] BOONSONGRIT Y, MITREVEJ A, MUELLER B W. Chitosan drug binding by ionic interaction[J]. European Journal of Pharmaceutics and Biopharmaceutics,2006,62:267−274. doi: 10.1016/j.ejpb.2005.09.002
-
期刊类型引用(0)
其他类型引用(1)
下载:
下载:
计量
- 文章访问数: 195
- HTML全文浏览量: 43
- PDF下载量: 17
- 被引次数: 1
