荞麦麸皮黄酮稳定性和抗氧化活性分析及其壳聚糖共混膜的制备

郭佩佩; 李琳; 金丽娜; 章中; 傅婧

doi:10.13386/j.issn1002-0306.2022120140

荞麦麸皮黄酮稳定性和抗氧化活性分析及其壳聚糖共混膜的制备

宁夏大学食品科学与工程学院，宁夏银川 750021

基金项目: 宁夏回族自治区重点研发计划（2020BFH03003）。

详细信息

作者简介:
郭佩佩（1997−），女，硕士研究生，研究方向：食品加工与安全，E-mail：1347276070@qq.com

通讯作者:
傅婧（1986−），女，博士，讲师，研究方向：粮油精深加工、营养及功能性成分研究，E-mail：fujingfjfq@163.com。

中图分类号: S512.9
计量
- 文章访问数: 126
- HTML全文浏览量: 31
- PDF下载量: 17
出版历程
- 收稿日期: 2022-12-17
- 网络出版日期: 2023-08-20
- 刊出日期: 2023-10-11

Stability and Antioxidant Activity Analysis of Buckwheat Bran Flavonoids and Preparation of Chitosan Blend Films

School of Food Science and Engineering, Ningxia University, Yinchuan 750021, China

摘要

摘要: 采用超声辅助提取荞麦麸皮黄酮（buckwheat bran flavonoids，BBF），通过测定pH、温度、光照条件及金属离子对黄酮稳定性的影响，并通过DPPH自由基、铁还原力、ABTS⁺自由基、超氧阴离子清除实验分析黄酮体外抗氧化活性。以BBF与壳聚糖（chitosan，CS）为材料，制备荞麦麸皮黄酮-壳聚糖共混膜（BBF-CS）。测定添加BBF（0、5、10、15、20 mL）后对共混膜的厚度、不透明度、色度、溶解性及力学性能的影响。结果表明，BBF适宜在弱酸（pH5~7）环境常温条件下避光贮藏，避免Ca²⁺、Fe³⁺、Cu²⁺的接触。体外抗氧化活性测定发现BBF对DPPH和ABTS⁺自由基、超氧阴离子的清除能力显著（P<0.05），最大清除率分别为92.1%、87.7%、53.81%，对铁离子的还原力吸光值达到3.54。与CS膜相比，BBF-CS共混膜的厚度、不透明度、黄度值更高，而L^*值、总色差值、含水率、溶解度、抗拉强度以及断裂伸长率更低。该方法稳定可行，可用于提取具有较强抗氧化活性的BBF，为后续BBF-CS共混膜在食品活性包装资源的开发提供依据。
- 荞麦麸皮 /
- 黄酮类化合物 /
- 稳定性 /
- 抗氧化活性 /
- 共混膜
Abstract: Ultrasonic-assisted extraction of buckwheat bran flavonoids (BBF) was used. The effects of pH, temperature, light condition and metal ions on the stability of flavonoids were determined. The antioxidant activity of flavonoids in vitro was analyzed by DPPH·, iron reductive force, ABTS⁺·, superoxide anion and other methods. The buckwheat bran flavone-chitosan blend films (BBF-CS) were prepared using BBF and chitosan (CS) as materials. The effects of adding BBF (0, 5, 10, 15, 20 mL) on the thickness, opacity, chroma, solubility and mechanical properties of the blend films were determined. The results showed that BBF was suitable for storing in a weak acid (pH5~7) environment under normal temperature and avoiding the contact of Ca²⁺, Fe³⁺and Cu²⁺. In vitro antioxidant activity assay revealed that BBF had significant scavenging capacity for DPPH, ABTS⁺ free radicals and superoxide anion, with the maximum scavenging rate of 92.1% and 87.7%, 53.81%, respectively, and the absorbance value of reducing power for iron ion reached 3.54. Compared with CS film, BBF-CS blend films had higher thickness, opacity and yellowness, while L^* value, total color difference, water content, solubility, tensile strength and elongation at break was lower. The method is stable and feasible, and can be used to extract BBF with strong antioxidant activity, will provide a basis for the subsequent development of BBF-CS blend films in food active packaging resources.
- buckwheat bran /
- flavonoids /
- stability /
- antioxidant activity /
- blend films

HTML全文

荞麦（Fagopyrum esculentum Moench.）是一年生草本植物，是药食同源食物^[1]，主要生产地有中国、俄罗斯、乌克兰、法国和波兰等地^[2]。荞麦通常分为普通荞麦（甜荞）和苦荞。普通荞麦味甜，种子大，易于脱壳，消量高；苦荞味苦，种子小，皮包裹紧，不易脱壳。荞麦粉在加工过程中会产生大量的副产物荞麦麸皮，其中含有多种类黄酮，但因其口感较差，且不易被人体消化吸收，常被用作饲料或直接丢弃，致其浪费且污染环境。

黄酮类化合物是由三原子碳单元C6-C3-C6连接而成的碳骨架^[3]，可分为花青素、黄烷酮、黄酮、异黄酮、黄酮醇和查耳酮^[4]，其具有重要的生物学特性，包括降血糖、降血压、降血脂、增强免疫力、抗炎^[5]、抗癌^[6]及抗病毒等生物活性。此外，黄酮类化合物作为抗氧化剂可以有效地清除自由基，从而维持体内的氧化平衡，并减弱自由基对机体的损害^[7]。刘东旭^[8]研究发现荞麦壳、荞麦麸皮及荞麦面粉中黄酮含量最高的是荞麦麸皮。因此，提取荞麦麸皮中的黄酮类化合物加以利用，可减少资源浪费提高经济价值。

壳聚糖（chitosan，CS）是甲壳素的衍生物，成膜性能良好，因此常被用作制备生物活性薄膜^[9]，但因其易溶于酸且分子量高，导致其抗氧化及抗菌活性弱，纯CS膜不足以保护食品的氧化变质，从而限制了其在各种食品应用中的使用^[10]。因此，将具有抗氧化性的生物活性物质掺入CS薄膜中是改善CS薄膜物理和生物学特性的有效途径。目前，通过添加具有抗氧化或抗菌活性的不同天然产物，例如细菌素、精油、植物提取物和酚类化合物，已经开发出许多基于CS的共混膜^[11]。在CS膜中加入黄酮类化合物可提高共混膜的整体机械性能，减少壳聚糖分子内和分子间的氢键，从而增强共混膜的抗氧化及抗菌活性。何惠利等^[12]发现蒲公英黄酮-壳聚糖共混膜能抑制微生物繁殖，延缓脂肪氧化，保持鸡胸肉的风味品质。

本研究以荞麦麸皮为研究对象，通过使用超声辅助提取法从荞麦麸皮中提取黄酮类化合物，对其稳定性及体外抗氧化活性进行研究，并制备荞麦麸皮黄酮-壳聚糖共混膜（BBF-CS），探究荞麦麸皮黄酮（buckwheat bran flavonoids，BBF）的添加量对共混膜性能的影响，以期制得性能较好的BBF-CS共混膜，提高荞麦麸皮的经济价值及综合利用率，对促进荞麦麸皮的发展具有重要意义，同时可为BBF-CS共混膜在食品包装和保鲜中的应用提供更多参考。

1. 材料与方法

1.1 材料与仪器

荞麦麸皮　陕西定边县（市场购买）；芦丁标准品　上海源叶生物科技有限公司；壳聚糖、无水乙醇、乙酸、氢氧化钠、硝酸铝、铁氰化钾、三氯化铁、亚硝酸钠、丙三醇　分析纯，山东利尔康医疗科技股份有限公司。

SE-750型高速粉碎机　圣象电器有限公司；BSA223S型分析天平　赛多利斯科学仪器（北京）有限公司；TDL-5-A型离心机　上海安亭科学仪器厂；V-5100型可见分光光度计　上海元析仪器有限公司；SHZ-Ⅲ型循环水真空泵　郑州长城科工贸有限公司；RE-2000A型旋转蒸发器　上海亚荣生化仪器厂；FD-1A-50型真空冷冻干燥机　北京博医康仪器有限公司；BXH-280H精密可程式烘箱　上海新黄医疗器械制造有限公司。

1.2 实验方法

1.2.1 BBF提取

BBF提取方法参考王昱儒等^[13]方法稍作修改，将荞麦麸皮粉碎，过60目筛，保存备用。称取荞麦麸皮粉与50%的乙醇溶液1:50混匀，置于70 ℃超声波中超声80 min，离心（20 min，5000 r/min）后将上清液旋转蒸发，除去乙醇和水，置于−80 ℃冰箱，冷冻干燥得到BBF，置于干燥器内保存备用。

1.2.2 BBF稳定性研究

1.2.2.1 pH对BBF的影响

称取一定质量纯化后的BBF粉末用蒸馏水复溶，每支试管中放入等体积黄酮溶液，用氢氧化钠溶液和盐酸溶液调节pH分别为1、3、5、7、9、11，做三组平行试验，将各试管中的黄酮溶液避光保存3 h，测定各试管中的黄酮含量，测定pH对BBF稳定性的影响。

1.2.2.2 温度对BBF的影响

称取一定质量纯化后的BBF粉末用蒸馏水复溶，每支试管中放入等体积黄酮溶液，将各试管分别置于4、25、50、70、90 ℃的温度条件下，做三组平行试验，将各试管中的黄酮溶液避光保存3 h，测定各试管中的黄酮含量，测定温度对BBF稳定性的影响。

1.2.2.3 光照对BBF的影响

称取一定质量纯化后的BBF粉末用蒸馏水复溶，每支试管中放入等体积黄酮溶液，将各试管分别置于室外太阳光、室内自然光和室内避光条件下（10月，宁夏大学农学院三楼）保存3 h，做三组平行试验，测定各试管中的黄酮含量，测定光照对BBF稳定性的影响。

1.2.2.4 金属离子对BBF的影响

称取一定质量纯化后的BBF粉末用蒸馏水复溶，每支试管中放入等体积黄酮溶液，各添加0.1%的Na⁺、K⁺、Ca²⁺、Zn²⁺、Fe³⁺、Cu²⁺，做三组平行试验，将各试管中的黄酮溶液避光保存3 h，测定各试管中的黄酮含量，测定pH对BBF稳定性的影响。

1.2.3 BBF体外抗氧化活性分析

1.2.3.1 DPPH自由基清除能力

参考盛丹丹^[14]方法稍作修改，分别制备0.2、0.4、0.6、0.8、1.0 mg/mL的黄酮样液。在517 nm下测定各反应吸光值，计算公式如下：

$\mathrm{D}\mathrm{P}\mathrm{P}\mathrm{H}\mathrm{自}\mathrm{由}\mathrm{基}\mathrm{清}\mathrm{除}\mathrm{率}(\text{%})=\frac{{\mathrm{A}}_{0}-\left({\mathrm{A}}_{1}-{\mathrm{A}}_{2}\right)}{{\mathrm{A}}_{0}}\times 100$

式中：A₁表示DPPH与黄酮反应的吸光值；A₀表示无水乙醇与DPPH反应的吸光值；A₂表示无水乙醇与黄酮反应的吸光值。

1.2.3.2 铁还原力清除能力

参考陆庆^[15]方法，分别制备2.0、4.0、6.0、8.0、10 mg/mL的黄酮样液。在700 nm下测定各反应吸光值，吸光值的高低反映了还原力的强弱。

1.2.3.3 ABTS⁺自由基清除能力

参考Wang等^[16]方法稍作调整，分别制备0.2、0.4、0.6、0.8、1.0 mg/mL的黄酮样液。在734 nm下测定各反应吸光值，计算公式如下：

$\rm \mathrm{A}\mathrm{B}\mathrm{T}\mathrm{S}^+\mathrm{自}\mathrm{由}\mathrm{基}\mathrm{清}\mathrm{除}\mathrm{率}(\text{%})=\frac{{A}_{0}-{A}_{1}}{{A}_{0}}\times 100$

式中：A₁表示ABTS⁺·溶液与黄酮反应的吸光值；A₀表示ABTS⁺·溶液与蒸馏水反应的吸光值。

1.2.3.4 超氧阴离子自由基清除能力

参考李颖等^[17]方法，分别制备0.2、0.4、0.6、0.8、1.0 mg/mL的黄酮样液。在299 nm下测定各反应吸光值，计算公式如下：

$\mathrm{超}\mathrm{氧}\mathrm{阴}\mathrm{离}\mathrm{子}\mathrm{自}\mathrm{由}\mathrm{基}\mathrm{清}\mathrm{除}\mathrm{率}(\text{%})=\frac{{\mathrm{A}}_{0}-\left({\mathrm{A}}_{1}-{\mathrm{A}}_{2}\right)}{{\mathrm{A}}_{0}}\times 100$

式中：A₁表示Tris-HCL缓冲溶液+黄酮+邻苯三酚+盐酸反应的吸光值；A₀表示蒸馏水作为空白对照反应的吸光值；A₂表示蒸馏水代替邻苯三酚反应的吸光值。

1.2.4 BBF-CS共混膜制备

参考姜雪等^[18]方法制作共混膜。2%乙酸35 mL+1 g壳聚糖+0.3 g甘油，50 ℃水浴30 min搅拌，5%样液（0、5、10、15、20 mL），50 ℃水浴30 min搅拌，室温超声20 min除气泡，20 mL共混膜液倒入10 cm平板，50 ℃烘干。

1.2.5 共混膜指标测定

1.2.5.1 共混膜厚度测量

共混膜厚度使用塑料薄膜测厚仪进行测量。在膜上随机选取几个位置重复测量，计算平均值。

1.2.5.2 共混膜透明度的测定

选取光滑、平整、洁净且无瑕疵的膜，将共混膜（1 cm×4 cm样条）置于紫外分光光度计中，在600 nm处测定试样膜的吸光度。未放置膜的单元作为参照样。试样膜的透明度以不透明度表示，计算公式如下：

$\mathrm{O}=\frac{\mathrm{A}\mathrm{b}\mathrm{s}_{600}}{\mathrm{d}}$

式中：O表示不透明度；Abs₆₀₀表示试样在600 nm下的吸光度；d表示试样的厚度，mm。

1.2.5.3 共混膜颜色的测定

用色差仪测量膜的颜色，L^*表示明亮度，它的值越大表明膜越亮白。a^*表示红绿色，当a^*的值大于0时表示所占比重较大的颜色为红色，当a^*的值小于0时表示所占比重较大的为绿色；b^*表示黄蓝色，当b^*的值大于0时表示所占比重较大的颜色为黄色，当b^*的值小于0时表示所占比重较大的颜色为蓝色。裁取大概8 cm×8 cm的待测膜，用色差计进行测定与记录数据。以标准白板为色差参比，总色差值△E按照以下公式计算。

$\Delta E=\sqrt{{\left(\Delta {L}^{\text{*}}\right)}^{2}+{\left(\Delta {a}^{\text{*}}\right)}^{2}+{\left(\Delta {b}^{\text{*}}\right)}^{2}}$

式中： $\Delta$ L^*=L^*−L₀， $\Delta$ a=a^*−a₀， $\Delta$ b=b^*−b₀；L^*，a^*，b^*表示实际测得的待测样品的数值；L₀，a₀，b₀表示标准白板的数值。

1.2.5.4 共混膜含水率和水溶解性的测定

将完好无损的复合保鲜膜剪成2 cm×2 cm大小。称重，并于105 ℃下干燥4 h，称重，放入装有40 mL蒸馏水的锥形瓶中，室温下浸泡24 h，取出后于105 ℃下干燥4 h，称重，按下式计算膜的含水率与水溶性。

$\mathrm{M}\mathrm{C}(\text{%})=\frac{{\mathrm{W}}_{0}-{\mathrm{W}}_{\mathrm{d}}}{{\mathrm{W}}_{0}}\times 100$

$\mathrm{W}\mathrm{S}(\text{%})=\frac{{\mathrm{W}}_{\mathrm{d}}-{\mathrm{W}}_{\mathrm{t}}}{{\mathrm{W}}_{\mathrm{d}}}\times 100$

式中，MC表示含水率，%；WS表示溶解性，%；W₀表示共混膜的质量，g；W_d表示共混膜干燥后的质量，g；W_t表示浸泡后再干燥共混膜的质量，g。

1.2.5.5 力学性能测定

共混膜力学性能测定参考李昊珍^[19]方法。共混膜的力学性能通过测定抗拉强度和断裂伸长率来表示。将共混膜均匀裁减，使用电子万能试验机进行测定，初始距离为20 mm。

1.3 数据处理

使用Excel 2016软件进行数据统计，Origin 2021b软件进行绘图，SPSS 17.0软件对数据进行显著性分析，以P<0.05为差异具有统计学意义。所有试验均重复三次，结果以“平均值±标准差”表示。

2. 结果与分析

2.1 BBF稳定性研究

pH对BBF稳定性影响如图1a可知，pH<7时，BBF含量随pH的上升而显著升高（P<0.05），pH大于7时，BBF含量随pH的上升而降低。当pH=1或pH=11时，BBF含量较低，说明BBF不适宜在过酸或过碱的环境中储存。pH在5~7时，黄酮含量最高。李慧等^[20]发现从桑葚黄酮更适宜在弱酸性条件下贮藏，与此研究结果一致。这主要是因为BBF分子的酚羟基结构，在碱性条件下酚羟基醚化^[21]，使得含量降低。因此，BBF更适宜弱酸或中性环境，避免强酸强碱环境。

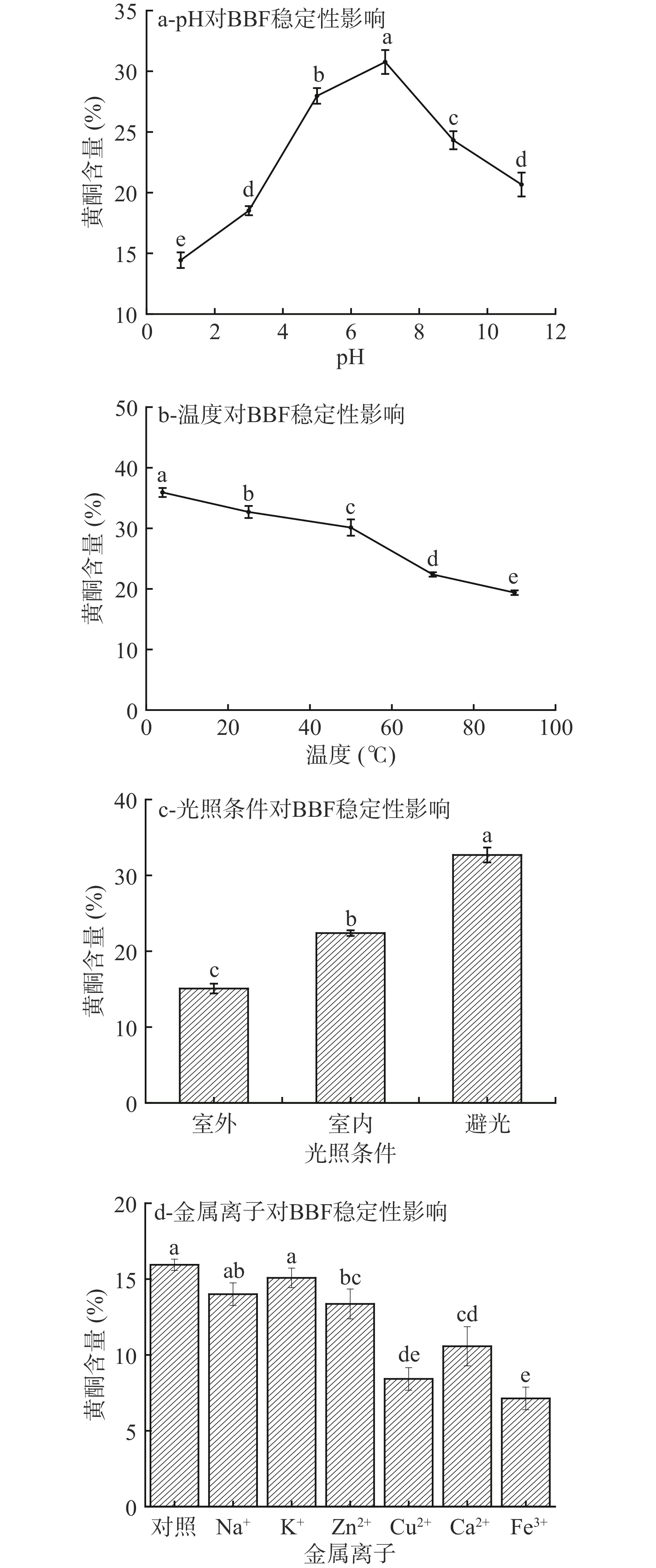

图 1 pH、温度、光照条件以及金属离子对荞麦麸皮黄酮稳定性影响

注：不同字母表示存在显著性差异，P<0.05；图2~图4同。

Figure 1. Effects of pH, temperature, light conditions and metal ions on the stability of buckwheat bran flavonoids

下载: 全尺寸图片幻灯片

温度对BBF稳定性影响如图1b可知，随着温度的上升BBF含量逐渐降低。4 ℃时黄酮含量最高，常温条件下黄酮含量无明显变化，大于50 ℃时，随着温度的持续升高黄酮含量下降显著（P<0.05）。由于温度的升高会加快分子间的运动，使得BBF氧化分解速率加快。因此BBF应在4 ℃或常温下贮藏加工，温度不宜超过50 ℃。

光照条件对BBF稳定性影响如图1c可知，不同光照条件会影响BBF的稳定性。室外自然光保存时黄酮含量最低，而避光保存可以使BBF保持稳定。这与黄琼等^[22]对洛神花黄酮的稳定性试验结果一致，避光保存稳定性最好。这主要是因为黄酮对紫外线敏感，具有一定光敏性，自然光照射会加速黄酮分解^[23]，破坏黄酮结构。因此BBF在贮藏加工过程中应尽可能避光保存。

金属离子对BBF稳定性影响如图1d可知，以对照组为参比，部分金属离子影响了BBF的稳定性。在加入Na⁺、K⁺、Zn²⁺时，BBF含量相对保持稳定，而Ca²⁺、Fe³⁺、Cu²⁺加入后，黄酮含量显著下降。这主要是因为这些金属离子会与黄酮类化合物的邻二酚羟基发生络合反应^[24]，破坏黄酮结构，且金属离子本身具有一定颜色，用吸光度法测定时也会造成影响。因此BBF在加工过程中应该避免Ca²⁺、Fe³⁺、Cu²⁺的接触。

2.2 体外抗氧化活性分析

DPPH自由基存在单电子，在乙醇溶液中呈现紫色，可与黄酮类化合物中的氧原子配对，使DPPH自由基清除到稳定状态，其颜色变为黄色，在517 nm处存在特征吸收^[25]。由图2a可知，在一定浓度范围内，清除率与其浓度呈正相关。当浓度为1.0 mg/mL时，BBF（92.1%）和V_C（98.7%）对DPPH自由基清除率都达到最高。这与盛丹丹^[14]从黄金茶提取黄酮对DPPH的抗氧化效果一致，黄金茶黄酮和V_C对DPPH自由基清除率都达到了90%以上，抗氧化效果显著。由此可见BBF是有效的抗氧化剂。

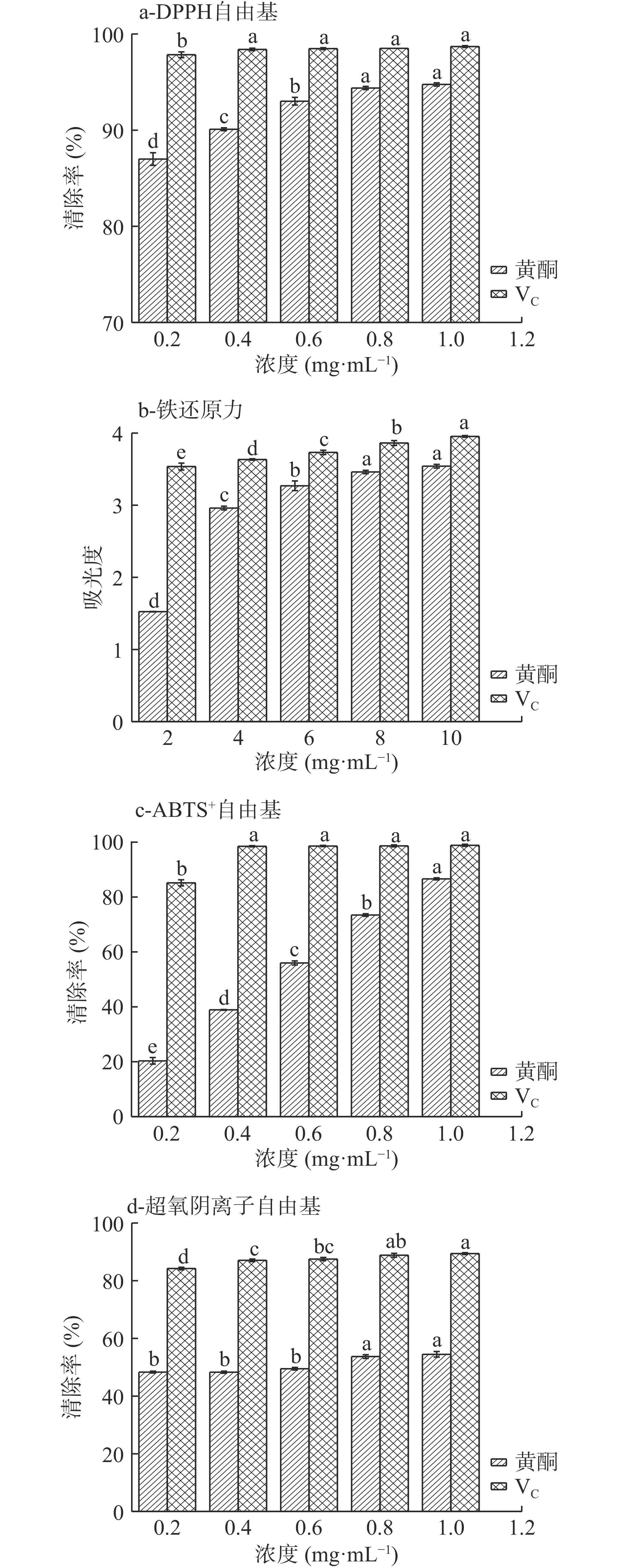

图 2 BBF与V_C清除自由基能力

Figure 2. Free radical scavenging ability of buckwheatbran flavonoids and V_C

下载: 全尺寸图片幻灯片

铁氰化钾反应后结合生成普鲁士蓝，在700 nm下存在特征吸收。由图2b可知，BBF和V_C在一定浓度范围内，其吸光度呈上升趋势。当浓度为10.0 mg/mL时，BBF和V_C还原力都达到最高，其吸光值分别为3.54、3.95。这与陆庆^[15]从桃花提取黄酮对铁还原力的能力相同，随着浓度的升高，桃花黄酮和V_C吸光值也升高，还原力提高，抗氧化活性增强。由此可见BBF具备铁离子还原能力。

ABTS氧化生成ABTS⁺自由基，呈蓝绿色，在734 nm处具有特征吸收，与黄酮反应后，抑制了ABTS⁺自由基的生成，吸光度在其最大波长下降低^[26]。由图2c可知，BBF和V_C在一定浓度范围内，其ABTS⁺自由基清除率逐渐升高。当浓度为1.0 mg/mL时，BBF（87.7%）和V_C（98.84%）对ABTS⁺自由基清除率都达到最高。这与Wang等^[16]从黄花菜叶提取黄酮对ABTS⁺自由基的抗氧化效果一致，当类黄酮浓度达到0.35 mg/mL时，类黄酮对ABTS⁺自由基清除率达到95.60%，接近了抗坏血酸的清除率。由此可见BBF可以有效地清除ABTS⁺自由基，是良好的抗氧化剂。

邻苯三酚在碱性条件下与黄酮反应会抑制其自动氧化而生成超氧阴离子，从而达到抗氧化效果。由图2d可知，BBF和V_C在一定浓度范围内，对超氧阴离子自由基清除率缓慢升高。当浓度为1.0 mg/mL时，荞麦麸皮（53.81%）和V_C（89.41%）对超氧阴离子自由基清除率都达到最高。这与李颖等^[17]分析黄晶果皮黄酮对超氧阴离子的抗氧化效果一致，黄晶果皮黄酮对超氧阴离子自由基的清除率与浓度呈正相关，有抑制作用。由此可见BBF可以有效的清除超氧阴离子自由基。

2.3 BBF-CS共混膜性能测定

2.3.1 BBF-CS共混膜厚度及不透明度

薄膜的厚度是评价食品包装性能的一个重要指标，过厚或过薄都不适宜用作包装材料。由表1可知，随着BBF添加量的增加，薄膜厚度逐渐增加，呈正比例趋势。当BBF添加量达到20 mL后，薄膜厚度从0.0684 mm增加到0.0953 mm。由于薄膜在制作过程中，倒平板的膜液质量和烘干时间都相同，但共混膜厚度不同，因此BBF的添加量会影响薄膜分子之间的排列结构。这主要是因为CS中存在大量的羟基物质，BBF可增加交联与CS结合，从而导致CS与BBF之间的距离变短，薄膜表面形成堆积^[27]，使得薄膜厚度增加。此外，BBF的存在破坏了CS聚合链的有序排列，分子以更松散的方式排列，使BBF-CS共混膜表面形成致密突出的结构^[28]，且共混膜的固形物含量也随之增加，使得薄膜厚度增加^[29]。

表 1 BBF添加量对共混膜厚度及不透明度影响

Table 1. Effects of BBF addition on the thickness and opacity of composite film

BBF添加量（mL）	厚度（nm）	不透明度
0	68400±2100^c	0.765±0.0223^c
5	82900±4400^b	0.792±0.0139^c
10	83000±8500^b	0.871±0.0139^b
15	85700±3400^ab	0.921±0.0116^a
20	95300±1110^a	0.940±0.0060^a
注：同列不同字母表示差异显著P<0.05，表2同。

下载: 导出CSV

| 显示表格

对于易受光照影响的食品，包装材料的不透明度也是保障食品营养品质的重要特性，薄膜包装食品暴露在紫外可见光下时，很容易被氧化，导致食品营养损失、变色和产生异味。在可见光和紫外线的作用下，氧气能迅速从基态转变为激发态，导致包装食品氧化变质^[30]。BBF-CS共混膜的不透明度如表1可知，BBF的加入增加了薄膜的不透明度。当BBF添加量达到20 mL后，薄膜不透明度由0.765增加到0.940。CS共混膜的不透明度低是由于缺乏紫外可见吸收基团，而BBF分子中的芳香基团对紫外光、可见光以及一些低能辐射表现出优异的紫外阻隔性能。此外，BBF与CS之间的交联会增加薄膜的致密性，从而对紫外线和可见光产生抵抗力，防止薄膜包装食品的氧化变质。

2.3.2 BBF-CS共混膜色度

薄膜的颜色通常会影响薄膜包装食品对消费者的接受程度，CS膜与BBF-CS共混膜的L^*、a^*、b^*、 $\Delta E$ 如表2所示。添加BBF后，薄膜的L^*和 $\Delta E$ 值显著降低（P<0.05），表明BBF的添加使得薄膜亮度降低，逐渐变暗；a^*代表的是薄膜的红度，无显著变化；b^*代表薄膜的黄度，薄膜黄度逐渐增加，这是因为BBF存在有色化合物，呈现为淡黄色，添加后会使薄膜黄度增加。这与平雪丽对山奈提取物改性壳聚糖膜的颜色变化结果一致。

表 2 BBF添加量对L^*、a^*、b^*及

$\Delta E$ 值影响

Table 2. Effects of BBF addition on L^*, a^*, b^* and

$\Delta E$ values

BBF添加量（mL）	L^*	a^*	b^*	$\Delta E$
0	93.1±0.53^a	−0.83±0.07^ab	5.83±0.2^b	62.89±0.51^a
5	92.7±0.4^ab	−0.87±0.15^b	6.06±0.69^b	62.5±0.29^ab
10	92.3±0.5^b	−0.88±0.05^b	6.07±0.24^b	62.1±0.50^bc
15	92.2±0.11^bc	−0.73±0.02^a	6.18±0.20^b	62.0±0.09^bc
20	91.5±0.47^c	−0.86±0.05^ab	6.94±0.17^a	61.4±0.45^c

下载: 导出CSV

| 显示表格

2.3.3 BBF-CS共混膜含水率、水溶解性

水分含量反映了潮湿环境中薄膜的吸湿特性。CS膜与BBF-CS共混膜的含水量如图3所示。CS膜的含水量最高，这是由于水分子与壳聚糖官能团之间的强氢键相互作用导致的。随着BBF的加入，共混膜的含水量由28.37%降至20.35%。这是因为BBF分子中的羟基和羧基可以与CS中的亲水基团相互作用，使得薄膜更致密，从而阻碍了壳聚糖与水分形成分子间氢键，限制了薄膜的吸水能力，使得水分含量降低。当苹果皮多酚与壳聚糖复配时，也可观察到类似的结果^[31]。

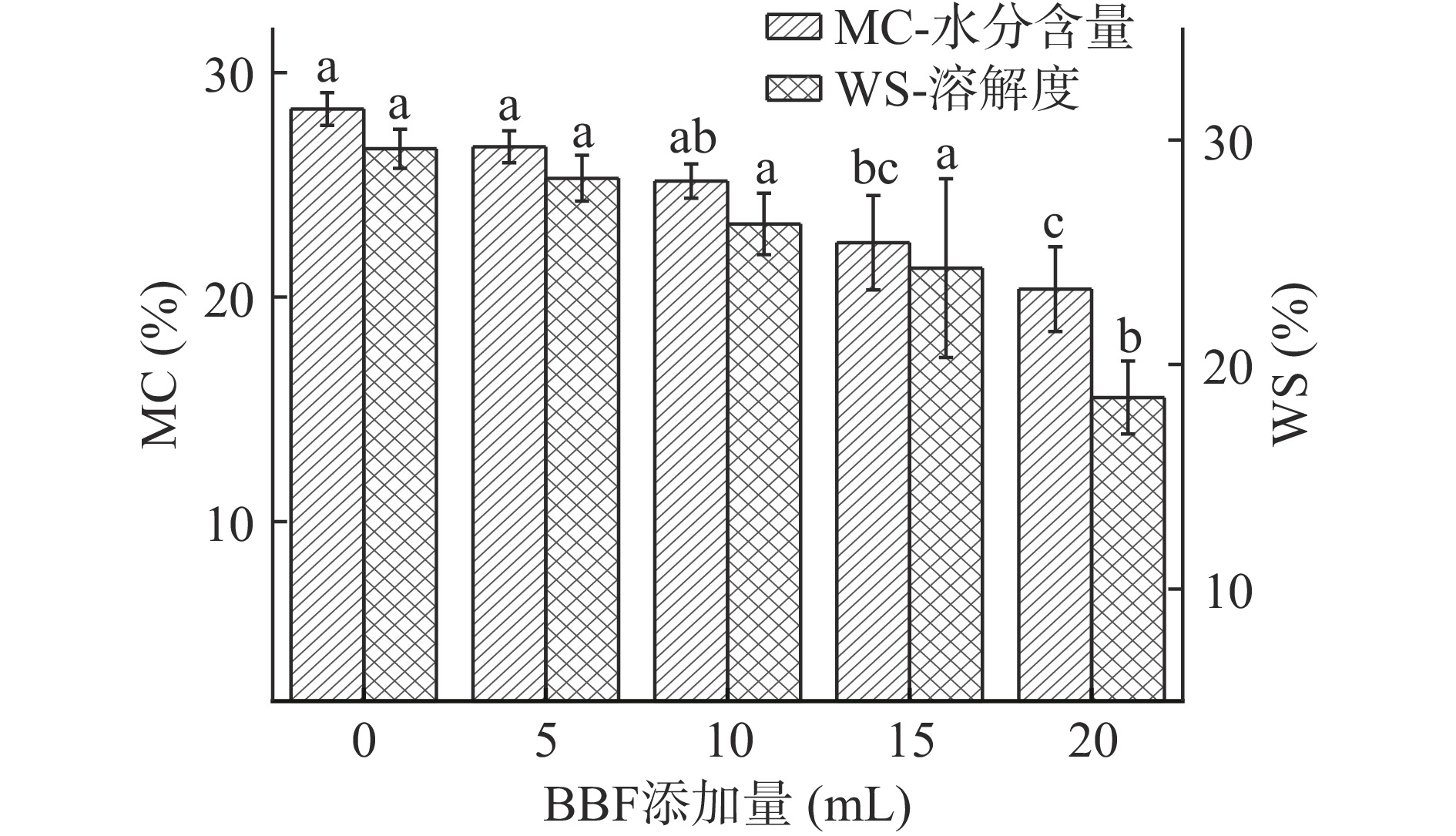

图 3 BBF添加量对水分含量及溶解度影响

Figure 3. Effect of BBF addition on water content and solubility

下载: 全尺寸图片幻灯片

溶解度用于反映天然包装薄膜的耐水性，其主要与薄膜的亲水性和疏水性有关，溶解度越低，表明薄膜的水溶性越好。CS膜与BBF-CS共混膜的溶解度如图3所示。CS膜的溶解度最高，这主要是因为CS膜自身含有氨基等亲水性基团。薄膜的溶解度随BBF的添加逐渐降低（P<0.05），这主要是因为BBF中存在大量的疏水性基团苯环，与CS分子中的亲水性基团相互作用，发挥作用的亲水基团减少，且增加了共混膜的疏水性，提高了生物聚合物的界面结合特性，从而使得薄膜溶解度降低^[32]。

2.3.4 BBF-CS共混膜力学性能

力学性能是描述薄膜在食品包装、运输及贮藏过程中承受应力的能力，包括抗拉强度和断裂伸长率，其反映了共混膜的强度和柔韧性。通常，薄膜的力学性能取决于加入的活性化合物的类型和含量，聚合物基质的种类以及不同组分之间的特定相互作用。CS膜与BBF-CS共混膜的抗拉强度和断裂伸长率如图4所示。随着BBF的添加，薄膜的抗拉强度呈下降趋势（P<0.05），这主要是因为BBF对CS薄膜内部结构的破坏力强于两者的氢键结合力，使其变形抗力减弱，最终加入BBF的共混膜的拉伸强度低于CS膜。并且，酯类可以打乱聚合物结构中的结晶顺序，降低CS的结晶度，从而削弱分子间相互作用并降低拉伸强度^[33]。此外，薄膜表面也会出现少量的不溶性颗粒，从而影响了薄膜的致密性，使得抗拉强度下降。薄膜的断裂伸长率也受BBF含量的影响。随着BBF含量的增加，BBF-CS共混膜的断裂伸长率呈下降趋势，从71.63%降至44.75%，降低了薄膜的柔韧性，提高了刚性。这表明CS膜在BBF的加入后运动受到很大的限制，BBF会在共混膜中发生聚集导致分子间氢键弱化，阻碍BBF-CS链的相互作用，影响薄膜致密稳定结构的形成，造成膜的机械性能下降^[34]。

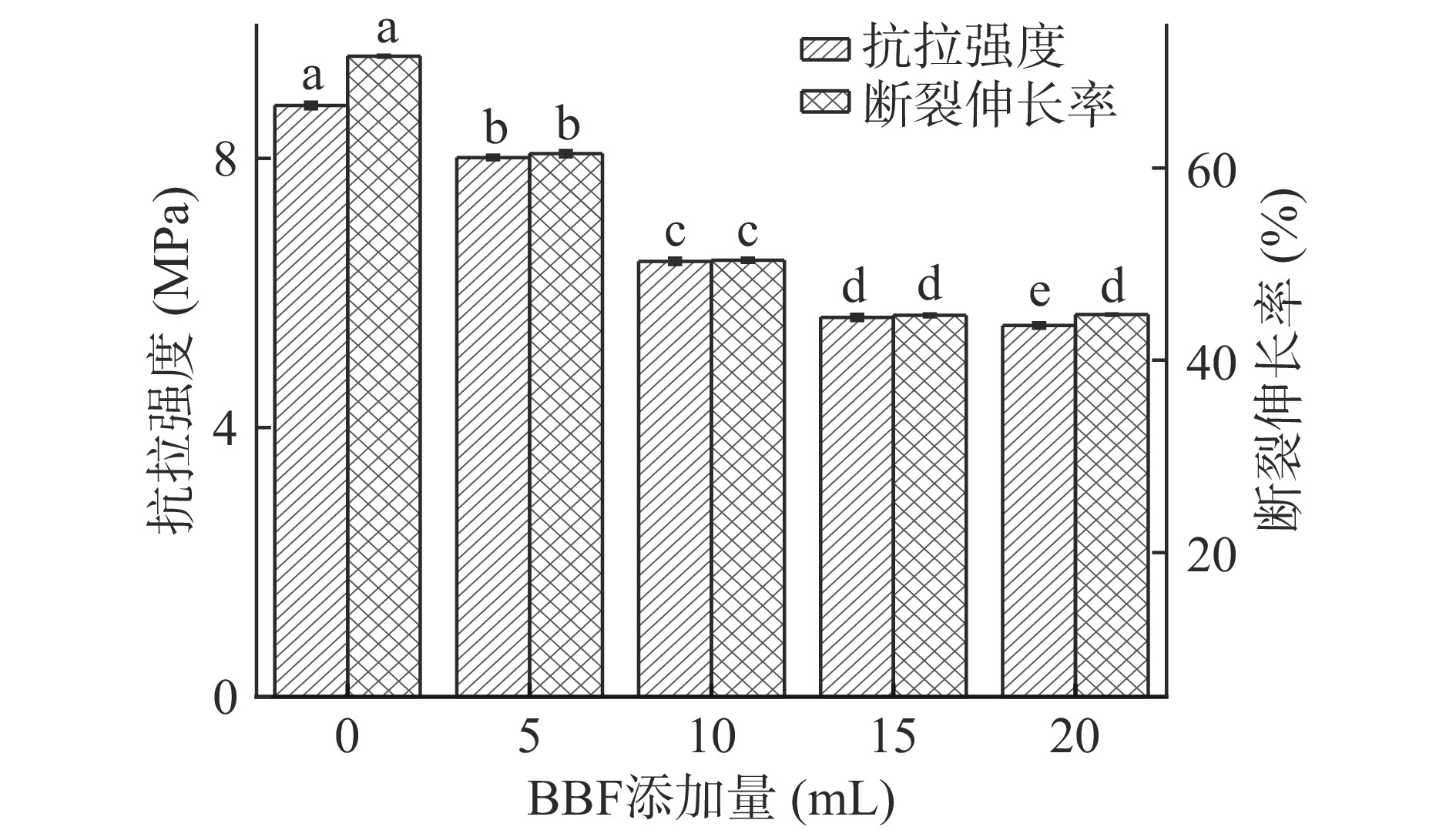

图 4 BBF添加量对抗拉强度及断裂伸长率影响

Figure 4. Effect of BBF addition on tensile strength andelongation at break

下载: 全尺寸图片幻灯片

3. 结论

本研究以荞麦麸皮为原料，采用超声辅助提取法提取BBF，通过稳定性研究表明，BBF应贮藏于弱酸（pH5~7）环境中避光常温保存，且不易与Ca²⁺、Fe³⁺、Cu²⁺的接触。BBF对DPPH自由基（92.1%）、铁还原力（3.54）、ABTS⁺自由基（87.7%）和超氧阴离子自由基（53.81%）的清除能力良好，在体外具有很强的抗氧化活性，是一种天然的抗氧化剂。通过测定BBF-CS共混膜的性能，表明BBF的加入会显著增加薄膜的厚度、不透明度和黄度值，而含水率、溶解度、抗拉强度及断裂伸长率显著降低（P<0.05）。因此BBF的加入可提高共混膜的性能，但共混膜的柔韧性等方面还需进一步优化。该实验结果表明BBF与CS复合成膜，提高CS膜的抗氧化性及其机械性能，为CS膜在食品包装方面的应用提供了数据支撑。

图 1 pH、温度、光照条件以及金属离子对荞麦麸皮黄酮稳定性影响

注：不同字母表示存在显著性差异，P<0.05；图2~图4同。

Figure 1. Effects of pH, temperature, light conditions and metal ions on the stability of buckwheat bran flavonoids

下载: 全尺寸图片幻灯片

图 2 BBF与V_C清除自由基能力

Figure 2. Free radical scavenging ability of buckwheatbran flavonoids and V_C

下载: 全尺寸图片幻灯片

图 3 BBF添加量对水分含量及溶解度影响

Figure 3. Effect of BBF addition on water content and solubility

下载: 全尺寸图片幻灯片

图 4 BBF添加量对抗拉强度及断裂伸长率影响

Figure 4. Effect of BBF addition on tensile strength andelongation at break

下载: 全尺寸图片幻灯片

表 1 BBF添加量对共混膜厚度及不透明度影响

Table 1 Effects of BBF addition on the thickness and opacity of composite film

BBF添加量（mL）	厚度（nm）	不透明度
0	68400±2100^c	0.765±0.0223^c
5	82900±4400^b	0.792±0.0139^c
10	83000±8500^b	0.871±0.0139^b
15	85700±3400^ab	0.921±0.0116^a
20	95300±1110^a	0.940±0.0060^a
注：同列不同字母表示差异显著P<0.05，表2同。

下载: 导出CSV

表 2 BBF添加量对L^*、a^*、b^*及 $\Delta E$ 值影响

Table 2 Effects of BBF addition on L^*, a^*, b^* and $\Delta E$ values

BBF添加量（mL）	L^*	a^*	b^*	$\Delta E$
0	93.1±0.53^a	−0.83±0.07^ab	5.83±0.2^b	62.89±0.51^a
5	92.7±0.4^ab	−0.87±0.15^b	6.06±0.69^b	62.5±0.29^ab
10	92.3±0.5^b	−0.88±0.05^b	6.07±0.24^b	62.1±0.50^bc
15	92.2±0.11^bc	−0.73±0.02^a	6.18±0.20^b	62.0±0.09^bc
20	91.5±0.47^c	−0.86±0.05^ab	6.94±0.17^a	61.4±0.45^c

下载: 导出CSV

参考文献(34)

[1]	任长忠, 陕方, 王敏, 等. 荞麦营养与功能性研究及其产品开发[J]. 中国粮油学报,2022,37(11):261−269 REN C Z, SHAN F, WANG M, et al. Research on nutrition and function of buckwheat and its product development[J]. Chinese Journal of Cereals and Oils,2022,37(11):261−269.
[2]	HUDA M N, LU S, JAHAN T, et al. Treasure from garden:Bioactive compounds of buckwheat[J]. Food Chemistry,2021,335:127653. doi: 10.1016/j.foodchem.2020.127653
[3]	COREN L T, SANDA C, DANIELA L M, et al. A critical review of phenolic compounds extracted from the bark of woody vascular plants and their potential biological activity[J]. Molecules,2019,24(6):1182. doi: 10.3390/molecules24061182
[4]	AIMIN W, RENSAI L, LER R, et al. A comparative metabolomics study of flavonoids in sweet potato with different flesh colors[J]. Food Chemistry,2018,260:124−134. doi: 10.1016/j.foodchem.2018.03.125
[5]	CHE H P, SEON Y M, HYE W Y, et al. Effects of apigenin on PBL-2H3, RAW264.7, and HaCaT cells:Anti-allergic, anti-inflammatory, and skin-rrotective activities[J]. International Journal of Molecular Sciences,2020,21(13):4620. doi: 10.3390/ijms21134620
[6]	MASA K H, EVA, IZTOK J K, et al. Hop compounds:Extraction techniques, chemical analyses, antioxidative, antimicrobial, and anticarcinogenic effects[J]. Nutrients,2019,119(2):257.
[7]	LIANCAI Z, JINQIU C, JUN T, et al. Flavonoids from Agrimonia pilose Ledeb:Free radical scavenging and DNA oxidative damage protection activities and analysis of bioactivity-structure relationship based on molecular and electronic structures[J]. Molecules, 2017, 22(3): 195.
[8]	刘东旭. 甜荞壳、粉、麸皮对小麦面团和面条品质及风味的影响[D]. 长春:吉林农业大学, 2020 LIU D X. Effect of sweet buckwheat shell, flour and bran on the quality and flavor of wheat dough and noodles[D]. Changchun:Jilin Agricultural University, 2020.
[9]	YADAV S, MEHROTRA G K, BHARTIYA P, et al. Preparation, physicochemical and biological evaluation of quercetin based chitosan-gelatin film for food packaging[J]. Carbohydrate Polymers,2020,227(C):115348.
[10]	UBONRAT S, WARANYA V. Improving functional properties of chitosan films as active food packaging by incorporating with propolis[J]. Food Hydrocolloids,2016,61:695−702. doi: 10.1016/j.foodhyd.2016.06.001
[11]	LORENA A, AMPARO C. Essential oils as additives in biodegradable films and coatings for packaging[J]. Trends in Food Science & Technology,2016,48:51−62.
[12]	何惠利, 任雪娇, 张莉力. 蒲公英黄酮-壳聚糖共混膜的制备及对冷鲜鸡胸肉保鲜的研究[J]. 食品研究与开发,2022,43(7):112−118 HE H L, REN X J, ZHANG L L. Preparation of dandelion flavone-chitosan blend film and study on preservation of cold fresh chicken breast[J]. Food Research and Development,2022,43(7):112−118.
[13]	王昱儒, 岳田利, 袁亚宏, 等. 荞麦麸皮中黄酮类物质的提取纯化及壳聚糖共混膜的制备[J]. 现代食品科技,2017,33(11):119−126 WANG Y R, YUE T L, YUAN Y H, et al. Extraction and purification of flavonoids from buckwheat bran and preparation of chitosan composite membrane[J]. Modern Food Science and Technology,2017,33(11):119−126.
[14]	盛丹丹. 黄金茶中总黄酮的提取纯化、结构鉴定及抗氧化活性研究[D]. 南昌: 江西农业大学, 2014 SHEN D D. Study on the extraction, purification, structure identification and antioxidant activity of total flavonoids from golden tea[D]. Nanchang: Jiangxi Agricultural University, 2014.
[15]	陆庆. 桃花黄酮提取纯化、稳定性与抗氧化性研究及其结构鉴定[D]. 南昌: 江西农业大学, 2015 LU Q. Studies on the extraction, purification, stability, antioxidation and structure identification of flavonoids from peach flowers[D]. Nanchang: Jiangxi Agricultural University, 2015.
[16]	WANG W, ZHANG X, LIU Q, et al. Study on extraction and antioxidant activity of flavonoids from Hemerocallis fulva leaves[J]. Molecules,2022,27(9):2916. doi: 10.3390/molecules27092916
[17]	李颖, 侯诗, 廖婉婷, 等. 响应面法优化黄晶果果皮总黄酮提取工艺及抗氧化活性[J]. 食品科技,2022,47(7):175−181 LI Y, HOU S, LIAO W T, et al. Optimization of extraction process and antioxidant activity of total flavonoids from the peel of Huangjing fruit by response surface methodology[J]. Food Science and Technology,2022,47(7):175−181.
[18]	姜雪, 段蕾, 韩墨, 等. 壳聚糖/酸枣仁黄酮共混膜的制备与表征[J]. 食品研究与开发,2022,41(5):93−97 JIANG X, DUAN L, HAN M, et al. Preparation and characterization of chitosan/ Ziziphus spinosae flavonoids composite membrane[J]. Food Research and Development,2022,41(5):93−97.
[19]	李昊珍. PVA/香芹酚纳米共混膜的制备及在双孢蘑菇中应用[D]. 金华: 浙江师范大学, 2022 LI H Z. Preparation of PVA/carvol nanocomposite membrane and its application in Agaricus bisporus[D]. Jinhua: Zhejiang Normal University, 2022.
[20]	李慧, 刘俊果, 冯方圆, 等. 桑葚中黄酮提取方法比较与优化及稳定性研究[J]. 应用化工,2021,50(10):2770−2774 LI H, LIU J G, FEN F Y, et al. Comparison and optimization of flavonoids extraction methods and stability study in mulberry[J]. Applied Chemical,2021,50(10):2770−2774.
[21]	魏婧, 韩朋春, 吴明月, 等. 响应面法优化爵床总黄酮的提取工艺及理化性质[J]. 食品工业科技, 2023, 44(3):240−247 WEI J, HAN P C, WU M Y, et al. Optimization of extraction process and physicochemical properties of total flavonoids from Acanthus aurantium by response surface methodology[J]. Science and Technology of Food Industry, 2023, 44(3):240−247
[22]	黄琼, 谢向机, 林嘉丽, 等. 洛神花总黄酮提取工艺及其稳定性研究[J]. 保鲜与加工,2021,21(2):102−108 HUANG Q, XIE X J, LIN J L, et al. Study on the extraction process and stability of total flavonoids from Luoshen flower[J]. Preservation and Processing,2021,21(2):102−108.
[23]	刘宏, 夏慧敏, 刘悦, 等. 响应面法优化荞麦芽黄酮的提取工艺及其抗氧化性和稳定性的研究[J]. 世界科学技术-中医药现代化,2020,22(8):2870−2882 LIU H, XIA H M, LIU Y, et al. Optimization of extraction process, antioxidant activity and stability of buckwheat malt flavonoids by response surface methodology[J]. World Science and Technology-Modernization of Traditional Chinese Medicine,2020,22(8):2870−2882.
[24]	邢丽颖. 黑果腺肋花椒黄酮提取纯化及特性研究[D]. 天津: 天津商业大学, 2021 XING L Y. Extraction, purification and characterization of flavonoids from zanthoxylum nigrum[D]. Tianjin: Tianjin University of Commerce, 2021.
[25]	LAN S L, EUN J C, CHANG H K, et al. Cpntribution of flavonoids to the antioxidant properties of common and tartary buckwheat[J]. Journal of Cereal Science,2016,68:181−186. doi: 10.1016/j.jcs.2015.07.005
[26]	XIAO L L, XIAO F T, KIRAN T, et al. Effects of different chemical modifications on the antioxidant activities of polysaccharides sequentially extracted from peony seed dreg[J]. International Journal of Biological Macromolecules,2018,112:675−685. doi: 10.1016/j.ijbiomac.2018.01.216
[27]	TAINARA D M C, ALESSANDRO D O R, VITOR D A, et al. Active food packaging prepared with chitosan and olive pomace[J]. Food Hydrocolloids,2018,74:139−150. doi: 10.1016/j.foodhyd.2017.08.007
[28]	ADILAH A N, JAMILAH B M, NORANIZAN A, et al. Utilization of mango peel extracts on the biodegradable films for active packaging[J]. Food Packaging and Shelf Life,2018,16:1−7. doi: 10.1016/j.fpsl.2018.01.006
[29]	王存堂, 李子钰, 高增明, 等. 洋葱皮提取物对卡拉胶可食性膜的物化性质及生物活性的影响[J]. 食品与发酵工业,2022,48(9):146−153 WANG C T, LI Z Y, GAO Z M, et al. Effect of onion peel extract on physicochemical properties and biological activity of carrageenan edible film[J]. Food and Fermentation Industry,2022,48(9):146−153.
[30]	MENG F S, ZHANG C J, LI J, et al. Self-assembling crystals of an extract of flos sophorae immaturus for improving the antioxidant, mechanical and barrier properties of a cassia gum film[J]. International Journal of Biological Macromolecules, 2020, 167(1): 1281−1289.
[31]	WANG X C, YONG H M, LI L L, et al. Preparation and characterization of antioxidant and pH-sensitive films based on chitosan and black soybean seed coat extract[J]. Food Hydrocolloids,2018,89:1281−1289.
[32]	VERMA M K, SHAKYA S, KUMAR P, et al. Trends in packaging material for food products:historical background, current scenario, and future prospects[J]. Journal of Food Science and Technology-Mysore,2021,58(11):4069−4082. doi: 10.1007/s13197-021-04964-2
[33]	SUN J L, SUN J J, CHEN L, et al. Preparation and characterization of chitosan film incorporated with thinned young apple polyphenols as an active packaging material[J]. Carbohydrate Polymers,2017,163:81–91. doi: 10.1016/j.carbpol.2017.01.016
[34]	RIAZ R, LEI S C, AKHTAR H M S, et al. Preparation and characterization of chitosan-based antimicrobial active food packaging film incorporated with apple peel polyphenols[J]. International Journal of Biological Macromolecules,2018,114:547−555. doi: 10.1016/j.ijbiomac.2018.03.126

施引文献(24)

期刊类型引用(15)

1.	刘荣倩，杨申明，李新会，王振吉，彭润，解健翠. 百香果壳总三萜提取工艺优化及抗氧化性能评价. 饲料工业. 2025(01): 118-126 . 百度学术
2.	景炳年，李宁洁，魏磊，谢晓阳，刘雨晴，王学方，王韬，王伟. 连翘三萜酸提取工艺优化及抗氧化活性研究. 中国食品添加剂. 2025(03): 64-74 . 百度学术
3.	黄瑜，张锡宇，赵海桃，石统帅，邱隽蒙，符群. 沙棘叶提取物的体外抗氧化及乙酰胆碱酯酶抑制能力. 精细化工. 2024(02): 391-400 . 百度学术
4.	温舒然，马占山，詹冬玲. 灵芝三萜提取工艺的优化. 吉林大学学报(理学版). 2024(02): 452-463 . 百度学术
5.	岳洪霞，胡娜，隆海燕，王洪伦，栾广祥. 响应面法优化超声辅助提取蕨麻总三萜工艺研究. 中国野生植物资源. 2024(03): 28-33+66 . 百度学术
6.	杨洪飞，卢雨菲，葛婷婷，王洁琼，陈祺，孟丽媛，要辉，闵清. 星点设计-效应面法优化超声提取桂籽中三萜化合物的工艺研究. 湖北科技学院学报(医学版). 2024(03): 214-220 . 百度学术
7.	曹柏营，杨海蛟，侯宇，王家利，乔新宇，陈英伟，刘馨阳. 蓝靛果花青素抗氧化作用及机制. 食品研究与开发. 2024(19): 53-59 . 百度学术
8.	张剑林，张亮亮，姜露熙，裴龙英，王寒博，孙博，梁睿武，房丹丹. 基于人工神经网络优化黑木耳红枣发酵乳及其抗氧化分析. 食品研究与开发. 2023(05): 141-147 . 百度学术
9.	沈柯辰，宋亚茹，高琳，张仁堂. 红枣固态发酵黑化前后苯甲酸及农药残留含量比较分析. 食品研究与开发. 2023(05): 177-183 . 百度学术
10.	刘树萍，陆家慧，张佳美，彭秀文，苏晓文，石长波. 奇亚籽胶提取工艺优化及其理化性质. 食品研究与开发. 2023(22): 53-60 . 百度学术
11.	林瑞，杜秋旻，李永春，闫美霖，何家丽，苗晶囡，徐丹，邱军强. 黄药子中黄独乙素提取工艺研究. 吉林医药学院学报. 2022(02): 91-94 . 百度学术
12.	李金金，孟琦，崔馨燕，石汝杰，吴应梅，杨玲，周浓. 响应面法优化地参三萜酸提取工艺及抗氧化活性分析. 南方农业学报. 2022(08): 2261-2271 . 百度学术
13.	刘嘉鑫，陈小梅，曾慧，王淑美，向丽敏. 响应面法优化蒲桃籽中三萜类化合物的提取工艺及其抗氧化活性分析. 食品工业科技. 2022(23): 192-199 . 本站查看
14.	周海旭，苏同超，李姝，冉军舰，李波，高晗，余梦薇，薛静丽，李婧瑜，李晓晴，李忠海. 樟叶木脂素的提取纯化及其抗氧化性、抗癌活性. 食品工业科技. 2021(13): 170-178 . 本站查看
15.	王吉宇，李成文，徐彦靖，于青，刘楠，刘东春. 响应面法优化藏红花素碱水解制备反式藏红花酸工艺. 食品工业科技. 2021(23): 176-183 . 本站查看

其他类型引用(9)

资源附件(0)

图(4) / 表(2)

计量

文章访问数: 126
HTML全文浏览量: 31
PDF下载量: 17
被引次数: 24

1. 材料与方法
1.1 材料与仪器
1.2 实验方法
1.2.1 BBF提取
1.2.2 BBF稳定性研究
1.2.2.1 pH对BBF的影响
1.2.2.2 温度对BBF的影响
1.2.2.3 光照对BBF的影响
1.2.2.4 金属离子对BBF的影响
1.2.3 BBF体外抗氧化活性分析
1.2.3.1 DPPH自由基清除能力
1.2.3.2 铁还原力清除能力
1.2.3.3 ABTS+自由基清除能力
1.2.3.4 超氧阴离子自由基清除能力
1.2.4 BBF-CS共混膜制备
1.2.5 共混膜指标测定
1.2.5.1 共混膜厚度测量
1.2.5.2 共混膜透明度的测定
1.2.5.3 共混膜颜色的测定
1.2.5.4 共混膜含水率和水溶解性的测定
1.2.5.5 力学性能测定
1.3 数据处理
2. 结果与分析
2.1 BBF稳定性研究
2.2 体外抗氧化活性分析
2.3 BBF-CS共混膜性能测定
2.3.1 BBF-CS共混膜厚度及不透明度
2.3.2 BBF-CS共混膜色度
2.3.3 BBF-CS共混膜含水率、水溶解性
2.3.4 BBF-CS共混膜力学性能
3. 结论

1. 材料与方法
1.1 材料与仪器
1.2 实验方法
1.2.1 BBF提取
1.2.2 BBF稳定性研究
1.2.2.1 pH对BBF的影响
1.2.2.2 温度对BBF的影响
1.2.2.3 光照对BBF的影响
1.2.2.4 金属离子对BBF的影响
1.2.3 BBF体外抗氧化活性分析
1.2.3.1 DPPH自由基清除能力
1.2.3.2 铁还原力清除能力
1.2.3.3 ABTS⁺自由基清除能力
1.2.3.4 超氧阴离子自由基清除能力
1.2.4 BBF-CS共混膜制备
1.2.5 共混膜指标测定
1.2.5.1 共混膜厚度测量
1.2.5.2 共混膜透明度的测定
1.2.5.3 共混膜颜色的测定
1.2.5.4 共混膜含水率和水溶解性的测定
1.2.5.5 力学性能测定
1.3 数据处理
2. 结果与分析
2.1 BBF稳定性研究
2.2 体外抗氧化活性分析
2.3 BBF-CS共混膜性能测定
2.3.1 BBF-CS共混膜厚度及不透明度
2.3.2 BBF-CS共混膜色度
2.3.3 BBF-CS共混膜含水率、水溶解性
2.3.4 BBF-CS共混膜力学性能
3. 结论

参考文献(34)

施引文献

资源附件(0)

荞麦麸皮黄酮稳定性和抗氧化活性分析及其壳聚糖共混膜的制备

作者简介: 郭佩佩（1997−），女，硕士研究生，研究方向：食品加工与安全，E-mail：1347276070@qq.com

通讯作者: 傅婧（1986−），女，博士，讲师，研究方向：粮油精深加工、营养及功能性成分研究，E-mail：fujingfjfq@163.com。

计量

出版历程
